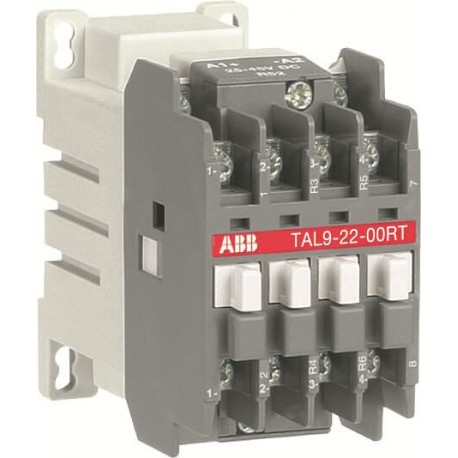

1SBL143560R5100 ABB El TAL9-22-00RT 17-32V DC es un contactor utilizado principalmente para controlar cargas..
1SBL143560R5100
ABB
El TAL9-22-00RT 17-32V DC es un contactor utilizado principalmente para controlar cargas no inductivas o ligeramente inductivas (es decir, hornos de resistencia...) y generalmente para controlar circuitos de potencia de hasta 690 V AC y 440 V DC. Los contactores también se pueden utilizar para muchas otras aplicaciones, como iluminación... El TAL.. Los contactores RT son la versión de terminal de lengüeta anular del TAL... gama. El TAL... Los contactores de 4 polos de la serie tienen un diseño de tipo bloque. - Polos principales y bloques de contactos auxiliares: 2 polos principales N.A. + 2 N.C., bloques de contactos auxiliares adicionales montados en la parte delantera y lateral - Circuito de control: Operado por CC con circuito magnético de núcleo sólido. Se debe respetar la polaridad

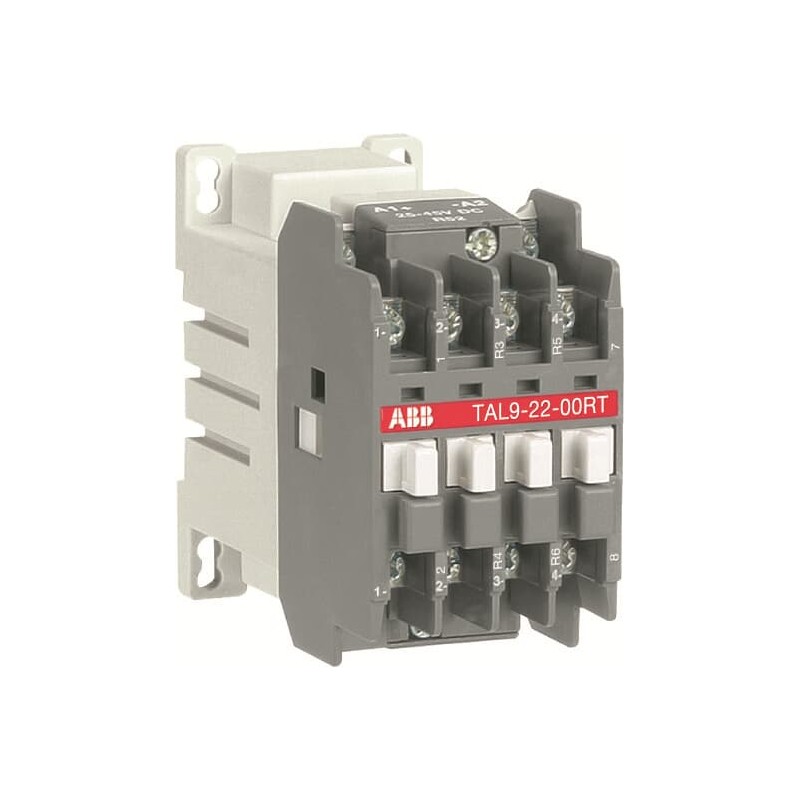

TAL9-22-00RT 17-32V DC Contactor
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SNC001003C0202 |
| Instrucciones y manuales | 1SBC101006M5501 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 44 mm |
| Largo del product | 97 mm |
| Alto del producto | 78 mm |
| Peso del product | 0.52 kg |
| Diagrama de dimensiones | FPTE307902 |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 2 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Tensión nominal de operación | Main Circuit 690 V |
| Frecuencia nominal (f) | Main Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 26 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 25 A |
| (690 V) 55 °C 22 A | |
| (690 V) 70 °C 18 A | |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 25 A |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 100 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 26 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 50 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 250 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 60 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 100 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| Durabilidad mecánica | 10 million |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | Operación de CC 17 ... 32 V |
| Consumo de la bobina | Mantenimiento de CC (Umin / Umax) 2.5 W |
| Mantenimiento de CC (Umin / Umax) 2.5 / 8.5 W | |
| Pull-in DC (Umin / Umax) 2.5 / 8.5 W | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.8 W |
| en condiciones nominales de operación AC-1 por polo 0.8 W | |
| en condiciones nominales de operación AC-3 por polo 0.1 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 16 ... 27 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 10 ... 17 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 20 ... 70 ms | |
| Entre la energización de la bobina y el cierre sin contacto 50 ... 100 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con lengüeta de cable 0.75 ... 2.5 mm² |
| Cable rígido 0.75 ... 2.5 mm² | |
| Capacidad de conexión del circuito auxiliar | Rígido o flexible con lengüeta de cable 0.75 ... 2.5 mm² |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M 3.5 (+,-) pozidriv 2 screw with conic washer |
| Tipo de terminal | Terminales de lengüeta anular |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Clasificación de uso general UL/CSA | (600 V AC) 21 A |
| Ambiente | |
| Temperatura ambiente | Close to Contactor without Thermal O/L Relay (Ucmin-Ucmax) according to IEC 60077 -40 ... +70 °C |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 55 °C | |
| Resistencia climática | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del choque: A 20 g |
| Cerrado, dirección del amortiguador: B1 15 g | |
| Cerrado, dirección del amortiguador: C1 20 g | |
| Cerrado, dirección del amortiguador: C2 14 g | |
| Abierto, dirección del choque: A 10 g | |
| Abierto, dirección del amortiguador: B1 5 g | |
| Abierto, dirección del amortiguador: C1 8 g | |
| Abierto, dirección del amortiguador: C2 8 g | |
| Dirección del amortiguador: B2 10 g | |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2012010304534830 |
| Certificado CSA | CSA_1041746 |
| Declaración de conformidad - CCC | 2020980304001613 |
| Declaración de conformidad - CE | 1SBD250804U1000 |
| Declaración de conformidad - UKCA | 1SBD250821U1000 |
| Certificado EAC | EAC_RU C-FR ME77 B01010 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 86 mm |
| Embalaje Nivel 1 Largo | 141 mm |
| Embalaje Nivel 1 Alto | 51 mm |
| Embalaje Nivel 1 Peso | 0.52 kg |
| Embalaje Nivel 1 EAN | 3471522362414 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
