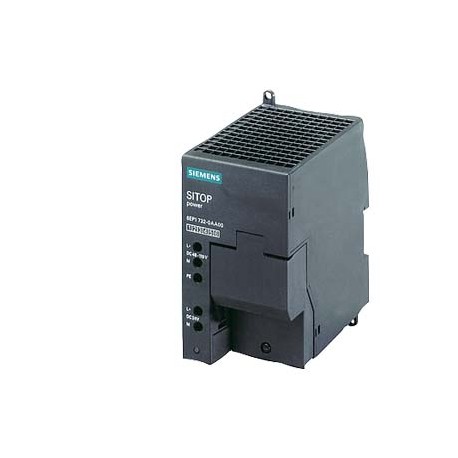

6AG1732-0AA00-7AA0 SIEMENS SIPLUS PS 24 CC/CC V/2 A 0°C...70°C avec Conformal Coating basé sur 6EP1732-0AA00.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1732-0AA00-7AA0 SIEMENS SIPLUS PS 24 CC/CC V/2 A 0°C...70°C avec Conformal Coating basé sur 6EP1732-0AA00..

6AG1732-0AA00-7AA0

SIEMENS

SIPLUS PS 24 CC/CC V/2 A 0°C...70°C avec Conformal Coating basé sur 6EP1732-0AA00 . Alimentation SITOP 2 A, CC/CC Alimentation stabilisée entrée : 48/60/110 V CC sortie : 24V CC/2 A

SIPLUS PS DC/DC, 24 V/2 A 0°C à 70°C avec revêtement formé basé sur 6EP1732-0AA00 . SITOP POWER 2, DC/DC alimentation stabilisée entrée: 48/60/110 V DC, sortie: 24 V DC/2 A

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC002540 - Alimentation en courant continu

Valeur Unité
tension de sortie réglée (EF003092) -
valeur nominale de la tension de sortie 3 (EF009395) -V
valeur nominale de la tension de sortie 2 (EF009394) -V
SIL conformément à IEC 61508 (EF009889) -
profondeur (EF000049) -mm
largeur d'encastrement (EF000846) -mm
largeur en nombre de modules (EF002950) -
tension de sortie ajustable (EF007002) -
tension d'alimentation assignée à CA 60 Hz (EF007077) -V
courant de sortie max. 1 (EF008284) -A
montage possible sur barres profilées (EF003972) -
puissance absorbée (EF000346) -VA
finition du raccordement électrique (EF003961) -
3e tension de sortie (EF006800) -V
largeur (EF000008) -mm
protégé contre les courts-circuits (EF007332) -
valeur nominale du courant de sortie 2 (EF009397) -A
degré de protection (NEMA) (EF011959) -
valeur nominale de la tension de sortie 1 (EF009393) -V
adapté aux fonctions de sécurité (EF001597) -
type de tension d’alimentation (EF002991) -
puissance dissipée (EF003034) -W
montage mural possible (EF003973) -
2e tension de sortie (EF006797) -V
tension d'alimentation assignée à CA 50 Hz (EF007076) -V
courant de sortie max. 2 (EF008285) -A
adapté à un montage sur rail (EF001126) -
tension d'alimentation assignée CC (EF007078) -V
valeur nominale du courant de sortie 1 (EF009396) -A
valeur nominale du courant de sortie 3 (EF009398) -A
hauteur (EF000040) -mm
stabilisé (EF005302) -
indice de protection (IP) (EF005474) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
hauteur d'encastrement (EF000332) -mm
1ere tension de sortie (EF006792) -V
courant de sortie max. 3 (EF008286) -A
montage direct possible (EF005689) -


SIPLUS PS 24 CC/CC V/2 A 0°C...70°C avec Conformal Coating basé sur 6EP1732-0AA00 . Alimentation SITOP 2 A, CC/CC Alimentation stabilisée entrée : 48/60/110 V CC sortie : 24V CC/2 A
Entrée
EntréeTension continue
Tension d'alimentation
● pour CC48 ... 110 V
Tension d'entrée
● pour CC38 ... 121 V
Entrée à large plageOui
Tenue aux surtensions-
Temps de maintien poursous Ue = 48 V
Temps de maintien pour Is nom, minimum5 ms; sous Ue = 48 V
Courant d'entrée
● pour tension d'entrée nominale de 48 V1,2 A
● pour tension d'entrée nominale de 110 V0,5 A
Limitation de courant d'appel (+ 25 °C), maximum33 A
Fusible d'entrée intégréT 2,5 A (non accessible)
Protection du câble d'alimentation (CEI 898)Disjoncteur recommandé 10 à 25 A caract. B ou 6 à 25 A caractéristique C, compatible CC
Sortie
SortieTension continue stabilisée, flottante
Tension nominale Us nom CC24 V
Tolérance globale, statique ±1 %
Régulation de secteur statique, env.0,1 %
Variation de charge statique, env.0,4 %
Ondulation résiduelle crête à crête, maximum100 mV
Crête à crête des pics, maximum (largeur de bande de 20 MHz env.)300 mV
Etendue de réglage23,5 ... 26,5 V
Fonction produit Tension de sortie réglableOui
Réglage de la tension de sortievia potentiomètre
Affichage de fonctionnementLED verte pour 24 V O.K.
Comportement d'activation/de désactivationDépassement de Ua à l'enclenchement max. 25 V
Retard au démarrage, maximum3 s
Montée de la tension, typique30 ms
Courant nominal Ie nom2 A
Plage de courant0 ... 2 A
Puissance active fournie typique48 W
Parallélisation pour augmentation de puissanceOui
Nombre d'appareils pouvant être branchés en parallèle pour augmentation de puissance, pièce2
Rendement
Rendement pour Us nom, Is nom, env.84 %
Puissance dissipée pour Us nom, Is nom, env.9 W
Régulation
Régulation de secteur dynamique (Ue nom ±15 %), maximum0,3 %
Variation de charge dynamique (Is : 50/100/50 %), Us ± typique0,8 %
Temps de réponse de la variation de charge de 50 à 100 %, typique2,5 ms
Temps de réponse de la variation de charge de 100 à 50 %, typique2,5 ms
Protection et surveillance
Protection contre les surtensions à la sortieOui, diode suppresseuse en sortie
Wertebereich2,1 ... 3 A
Propriété de la sortie résistant aux courts-circuitsOui
Protection contre les courts-circuitsCoupure électronique, redémarrage automatique
Courant de court-circuit permanent Valeur efficace
● max.2 A
Signalisation surcharge/court-circuit-
Sécurité
Séparation galvanique primaire/secondaireOui
Séparation galvaniquetension de sortie TBTS Ua selon EN 60950-1
Classe de protectionClasse I
Courant de fuite
● max.3,5 mA
● typique0,7 mA
Degré de protection (EN 60529)IP20
Homologations
Marquage CEOui
CEM
Niveau d'émissionEN 55022 classe B
Limitation des harmoniques réseauNon applicable
Immunité aux perturbationsEN 61000-6-2
conditions d´environnement
Température ambiante pour position de montage verticale en service0 ... 70; en convection naturelle (propre)
Température ambiante pendant l'entreposage et le transport-40 ... +85
Altitude d'implantation pour altitude au-dessus de max.6 000 m
Conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantationEn cas de fonctionnement à des altitudes de 2000 - 6000 m : déclassement de puissance de sortie de -7,5 %/1000 m ou réduction de la température ambiante de 5 K/1000 m
Humidité relative avec condensation selon CEI 60068-2-38 max.100 %; HR condensation/gel inclus (aucune mise en service en état de condensation), montage horizontal
Résistance aux sollicitations chimiques contre les lubrifiants réfrigérants du commerceOui; avec diesel et gouttelettes d'huile dans l'air
Résistance aux substances biologiquement actives Conformité selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
Résistance aux substances chimiquement actives Conformité selon EN 60721-3-3Oui; Classe 3C4 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3)
Résistance aux substances mécaniquement actives Conformité selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière
Résistance aux substances biologiquement actives conformité selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée)
Résistance aux substances chimiquement actives conformité selon EN 60721-3-6Oui; Classe 6C3 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3)
Résistance aux substances mécaniquement actives conformité selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière
Revêtement pour carte imprimé équipée selon EN 61086Oui; Classe 2 pour haute disponibilité
Exécution du revêtement protection contre la pollution selon EN 60664-3Oui; Protection de type 1
Type de contrôle du revêtement selon MIL-I-46058COui; Pendant le cycle de vie, le revêtement peut se décolorer
Conformité produit du revêtement Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Caractéristiques mécaniques
Connectiqueraccordement à vis
Connecteurs
● Entrée réseauL+1, M1, PE: Chacun une borne à vis pour 2 X 0,5 ... 2,5/1,5 mm² pour âme massive/souple
● SortieL+, M: Chacun 1 bornes à vis pour 2 × 0,5 ... 2,5 mm²
● contacts auxiliaires-
Largeur du boîtier80 mm
Hauteur du boîtier135 mm
Profondeur du boîtier120 mm
Distance à respecter
● haut50 mm
● bas50 mm
● gauche0 mm
● droite0 mm
Poids, env.0,5 kg
Caractéristique produit du boîtier Boîtier juxtaposableOui
FixationEncliquetage sur rail EN 60715 35×15
MTBF pour 40 °C1 580 078 h
autres remarquesSauf mention contraire, toutes les indications valent à la tension d‘entrée nominale et à une température ambiante de +25 °C


Produit
Numéro d'article6AG1732-0AA00-7AA0
Description d'articleSIPLUS PS 24 CC/CC V/2 A 0°C...70°C avec Conformal Coating basé sur 6EP1732-0AA00 . Alimentation SITOP 2 A, CC/CC Alimentation stabilisée entrée : 48/60/110 V CC sortie : 24V CC/2 A
Famille de produitSIPLUS PS DC/DC 24 V/2A
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix471
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)23 Jour(s)
Poids Net par quantité0.500 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage17.00 x 19.00 x 9.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618076405
UPCIndisponible.
N° d'Export85044090
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4626
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 17.11.2016
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1539-12-10-04
