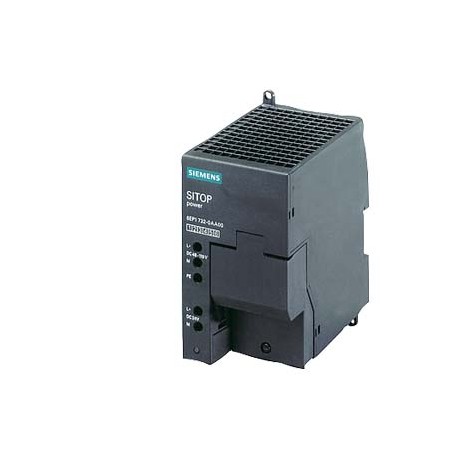

6AG1732-0AA00-7AA0 SIEMENS SIPLUS PS DC/DC 24 V/2 A 0°C...70°C mit Conformal Coating based on 6EP1732-0AA00 .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1732-0AA00-7AA0 SIEMENS SIPLUS PS DC/DC 24 V/2 A 0°C...70°C mit Conformal Coating based on 6EP1732-0AA00 ..

6AG1732-0AA00-7AA0

SIEMENS

SIPLUS PS DC/DC 24 V/2 A 0°C...70°C mit Conformal Coating based on 6EP1732-0AA00 . SITOP POWER 2 A, DC/DC GEREGELTE STROMVERSORGUNG EINGANG: DC 48/60/110 V AUSGANG: DC 24 V/2 A

SIPLUS PS DC/DC 24 V/2 A 0°C bis 70°C mit Beschichtung gebildet basierend auf 6EP1732-0AA00 . SITOP POWER 2, DC/DC stabilized power supply input: 48/60/110-V-DC-Ausgang: 24 V DC/2 A

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002540 - Gleichstromversorgung

Wert Einheit
Ausgangsspannung geregelt (EF003092) -
Nennwert Ausgangsspannung 3 (EF009395) -V
Nennwert Ausgangsspannung 2 (EF009394) -V
SIL nach IEC 61508 (EF009889) -
Tiefe (EF000049) -mm
Einbaubreite (EF000846) -mm
Breite in Teilungseinheiten (EF002950) -
Ausgangsspannung einstellbar (EF007002) -
Bemessungsversorgungsspannung bei AC 60 Hz (EF007077) -V
Max. Ausgangsstrom 1 (EF008284) -A
Tragschienenmontage möglich (EF003972) -
Leistungsaufnahme (EF000346) -VA
Ausführung des elektrischen Anschlusses (EF003961) -
3. Ausgangsspannung (EF006800) -V
Breite (EF000008) -mm
Kurzschlussfest (EF007332) -
Nennwert Ausgangsstrom 2 (EF009397) -A
Schutzart (NEMA) (EF011959) -
Nennwert Ausgangsspannung 1 (EF009393) -V
Geeignet für Sicherheitsfunktionen (EF001597) -
Spannungsart der Versorgungsspannung (EF002991) -
Leistungsabgabe (EF003034) -W
Wandmontage möglich (EF003973) -
2. Ausgangsspannung (EF006797) -V
Bemessungsversorgungsspannung bei AC 50 Hz (EF007076) -V
Max. Ausgangsstrom 2 (EF008285) -A
Geeignet für Reiheneinbau (EF001126) -
Bemessungsversorgungsspannung bei DC (EF007078) -V
Nennwert Ausgangsstrom 1 (EF009396) -A
Nennwert Ausgangsstrom 3 (EF009398) -A
Höhe (EF000040) -mm
Stabilisiert (EF005302) -
Schutzart (IP) (EF005474) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Einbauhöhe (EF000332) -mm
1. Ausgangsspannung (EF006792) -V
Max. Ausgangsstrom 3 (EF008286) -A
Direktmontage möglich (EF005689) -


SIPLUS PS DC/DC 24 V/2 A
SIPLUS PS DC/DC 24 V/2 A 0°C...70°C mit Conformal Coating based on 6EP1732-0AA00 . SITOP POWER 2 A, DC/DC GEREGELTE STROMVERSORGUNG EINGANG: DC 48/60/110 V AUSGANG: DC 24 V/2 A
Eingang
EingangGleichspannung
Versorgungsspannung
● bei DC48 ... 110 V
Eingangsspannung
● bei DC38 ... 121 V
WeitbereichseingangJa
Überspannungsfestigkeit-
Netzausfallüberbrückungbei Ue = 48 V
Netzausfallüberbrückung bei Ia Nenn, min.5 ms; bei Ue = 48 V
Eingangsstrom
● bei Nennwert der Eingangsspannung 48 V1,2 A
● bei Nennwert der Eingangsspannung 110 V0,5 A
Einschaltstrombegrenzung (+ 25 °C), max.33 A
Eingebaute EingangssicherungT 2,5 A (nicht zugänglich)
Absicherung in der Netzzuleitung (IEC 898)empfohlener LS-Schalter: 10 bis 25 A Charakteristik B oder 6 bis 25 A Charakteristik C, DC-tauglich
Ausgang
Ausganggeregelte, potentialfreie Gleichspannung
Spannungsnennwert Ua Nenn DC24 V
Gesamttoleranz, statisch ±1 %
statische Netzausregelung, ca.0,1 %
statische Lastausregelung, ca.0,4 %
Restwelligkeit Spitze-Spitze, max.100 mV
Spikes Spitze-Spitze, max. (Bandbreite ca. 20 MHz)300 mV
Einstellbereich23,5 ... 26,5 V
Produktfunktion Ausgangsspannung ist einstellbarJa
Einstellung der Ausgangsspannungüber Potentiometer
BetriebsanzeigeLED grün für 24 V O.K.
Ein-/AusschaltverhaltenÜberschwingen von Ua beim Einschalten max. 25 V
Anlaufverzögerung, max.3 s
Spannungsanstieg, typ.30 ms
Stromnennwert Ia Nenn2 A
Strombereich0 ... 2 A
abgegebene Wirkleistung typisch48 W
Parallelschaltbarkeit zur LeistungserhöhungJa
Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück2
Wirkungsgrad
Wirkungsgrad bei Ua Nenn, Ia Nenn, ca.84 %
Verlustleistung bei Ua Nenn, Ia Nenn, ca.9 W
Regelung
Netzausregelung dyn. (Ue Nenn ±15 %), max.0,3 %
Lastausregelung dyn. (Ia: 50/100/50 %), Ua ± typ.0,8 %
Ausregelzeit Lastsprung 50 auf 100 %, typ.2,5 ms
Ausregelzeit Lastsprung 100 auf 50 %, typ.2,5 ms
Schutz und Überwachung
Ausgangsüberspannungsschutzja, Suppressordiode am Ausgang
Strombegrenzung2,1 ... 3 A
Eigenschaft des Ausgangs kurzschlussfestJa
Kurzschlussschutzelektronische Abschaltung, selbsttätiger Wiederanlauf
Dauerkurzschlussstrom Effektivwert
● maximal2 A
Überlast-/Kurzschlussanzeige-
Sicherheit
Potenzialtrennung primär/sekundärJa
PotenzialtrennungSELV-Ausgangsspannung Ua nach EN 60950-1
SchutzklasseKlasse I
Ableitstrom
● maximal3,5 mA
● typisch0,7 mA
Schutzart (EN 60529)IP20
Zulassungen
CE-KennzeichnungJa
EMV
Störaussendung (Emission)EN 55022 Klasse B
Netzoberwellenbegrenzungnicht zutreffend
Störfestigkeit (Immunität)EN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur bei waagerechter Einbaulage während Betrieb0 ... 70; bei natürlicher Konvektion (Eigenkonvektion)
Umgebungstemperatur während Lagerung und Transport-40 ... +85
Aufstellungshöhe bei Höhe über NN maximal6 000 m
Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte mit Betauung gemäß IEC 60068-2-38 maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel sowie und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung für bestückte Leiterplatte gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung der Beschichtung gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität der Beschichtung Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
AnschlusstechnikSchraubanschluss
Anschlüsse
● NetzeingangL+1, M1, PE: je 1 Schraubklemme für 2 x 0,5 ... 2,5/1,5 mm² ein-/feindrähtig
● AusgangL+, M: je 1 Schraubklemme für 2 × 0,5 ... 2,5 mm²
● Hilfskontakte-
Breite des Gehäuses80 mm
Höhe des Gehäuses135 mm
Tiefe des Gehäuses120 mm
einzuhaltender Abstand
● oben50 mm
● unten50 mm
● links0 mm
● rechts0 mm
Gewicht, etwa0,5 kg
Produkteigenschaft des Gehäuses anreihbares GehäuseJa
Montageauf Normprofilschiene EN 60715 35x15 aufschnappbar
MTBF bei 40 °C1 580 078 h
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1732-0AA00-7AA0
ArtikelbeschreibungSIPLUS PS DC/DC 24 V/2 A 0°C...70°C mit Conformal Coating based on 6EP1732-0AA00 . SITOP POWER 2 A, DC/DC GEREGELTE STROMVERSORGUNG EINGANG: DC 48/60/110 V AUSGANG: DC 24 V/2 A
ProduktfamilieSIPLUS PS DC/DC 24 V/2 A
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,500 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße17,00 x 19,00 x 9,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618076405
UPCNicht verfügbar
Statistische Warennummer85044090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 17.11.2016
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1539-12-10-04
