Visualizza ingrandito

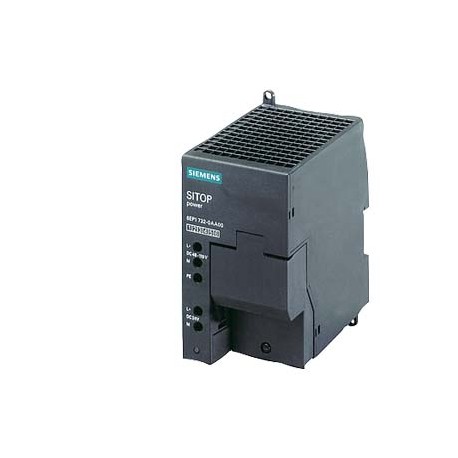

6AG1732-0AA00-7AA0 SIEMENS SIPLUS PS DC/DC 24 V/2 A 0°C...70°C con Conformal Coating based on 6EP1732-0AA00 ..
6AG1732-0AA00-7AA0
SIEMENS
SIPLUS PS DC/DC 24 V/2 A 0°C...70°C con Conformal Coating based on 6EP1732-0AA00 . SITOP POWER 2 A, DC/DC alimentazione di corrente non regolata ingresso: DC 48/60/110 V uscita: DC 24 V/2 A
SIPLUS PS DC/DC 24 V/2 A 0°C a 70°C con rivestimento formate sulla base del 6EP1732-0AA00 . SITOP POWER 2, DC/DC alimentatore stabilizzato ingresso: 48/60/110 V DC, uscita: 24 V DC/2 A
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC002540 - alimentazione in corrente continua
| Valore | Unità | |
|---|---|---|
| tensione d’uscita regolata (EF003092) | - | |
| valore nominale tensione d\'uscita 3 (EF009395) | - | V |
| valore nominale tensione d\'uscita 2 (EF009394) | - | V |
| SIL secondo IEC 61508 (EF009889) | - | |
| profondità (EF000049) | - | mm |
| larghezza di montaggio (EF000846) | - | mm |
| larghezza in unità di suddivisione (EF002950) | - | |
| tensione d’uscita regolabile (EF007002) | - | |
| tensione di alimentazione nominale per AC 60 Hz (EF007077) | - | V |
| max. corrente d’uscita 1 (EF008284) | - | A |
| montaggio su guida portante possibile (EF003972) | - | |
| assorbimento di potenza (EF000346) | - | VA |
| esecuzione del collegamento elettrico (EF003961) | - | |
| 3a tensione d’uscita (EF006800) | - | V |
| Larghezza (EF000008) | - | mm |
| resistente a corto circuito (EF007332) | - | |
| valore nominale corrente d\'uscita 2 (EF009397) | - | A |
| tipo di protezione (NEMA) (EF011959) | - | |
| valore nominale tensione d\'uscita 1 (EF009393) | - | V |
| adatto per funzioni di sicurezza (EF001597) | - | |
| tipo di tensione di alimentazione (EF002991) | - | |
| potenza erogata (EF003034) | - | W |
| montaggio a parete possibile (EF003973) | - | |
| 2a tensione d’uscita (EF006797) | - | V |
| tensione di alimentazione nominale per AC 50 Hz (EF007076) | - | V |
| max. corrente d’uscita 2 (EF008285) | - | A |
| adatto per installazione in serie (EF001126) | - | |
| tensione di alimentazione nominale per DC (EF007078) | - | V |
| valore nominale corrente d\'uscita 1 (EF009396) | - | A |
| valore nominale corrente d\'uscita 3 (EF009398) | - | A |
| Altezza (EF000040) | - | mm |
| stabilizzato (EF005302) | - | |
| grado di protezione (IP) (EF005474) | - | |
| livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
| Altezza della parte incassata (EF000332) | - | mm |
| 1a tensione d’uscita (EF006792) | - | V |
| max. corrente d’uscita 3 (EF008286) | - | A |
| montaggio diretto possibile (EF005689) | - |
| SIPLUS PS DC/DC 24 V/2 A | ||
| SIPLUS PS DC/DC 24 V/2 A 0°C...70°C con Conformal Coating based on 6EP1732-0AA00 . SITOP POWER 2 A, DC/DC alimentazione di corrente non regolata ingresso: DC 48/60/110 V uscita: DC 24 V/2 A | ||
| Ingresso | ||
| Ingresso | Tensione continua | |
| Tensione di alimentazione | ||
| ● con DC | 48 ... 110 V | |
| Tensione di ingresso | ||
| ● con DC | 38 ... 121 V | |
| Ingresso wide-range | Sì | |
| Resistenza a sovratensione | - | |
| Tamponamento per caduta della rete | Con Ue = 48 V | |
| Tamponamento per caduta della rete con Ia nom, min. | 5 ms; Con Ue = 48 V | |
| Corrente di ingresso | ||
| ● con valore nominale della tensione di ingresso 48 V | 1,2 A | |
| ● con valore nominale della tensione di ingresso 110 V | 0,5 A | |
| Limitazione della corrente di inserzione (+ 25 °C), max. | 33 A | |
| Fusibile integrato all'ingresso | T 2,5 A (non accessibile) | |
| Protezione del cavo di derivazione dalla rete (IEC 898) | Interruttore magnetotermico consigliato: 10 ... 25 A caratteristica B o 6 ... 25 A caratteristica C, compatibile con DC | |
| Uscita | ||
| Uscita | tensione continua regolata a potenziale libero | |
| Valore nominale di tensione Va nom DC | 24 V | |
| Tolleranza complessiva, statica ± | 1 % | |
| Compensazione rete statica, ca. | 0,1 % | |
| Compensazione carico statica, ca. | 0,4 % | |
| Ondulazione residua picco-picco, max. | 100 mV | |
| Spikes picco-picco, max. (larghezza di banda ca. 20 MHz) | 300 mV | |
| Campo di impostazione | 23,5 ... 26,5 V | |
| Funzione del prodotto tensione di uscita impostabile | Sì | |
| Impostazione della tensione di uscita | Tramite potenziometro | |
| Segnalazione di funzionamento | LED verde per 24 V O.K. | |
| Andamento all'inserzione/alla disinserzione | Sovraelongazione di Ua all'inserzione max. 25 V | |
| Ritardo all'avvio, max. | 3 s | |
| Salita della tensione, tip. | 30 ms | |
| Valore nominale Ia nom | 2 A | |
| Campo die corrente | 0 ... 2 A | |
| Potenza attiva esportata tip. | 48 W | |
| Collegabilità dei canali per aumento di potenza | Sì | |
| Numero di apparecchiature collegabili in parallelo per aumento di potenza, pezzi | 2 | |
| Rendimento | ||
| Rendimento percentuale con Ua nom, Ia nom, ca. | 84 % | |
| Potenza dissipata con Ua nom, Ia nom, ca. | 9 W | |
| Regolazione | ||
| Compensazione rete dinamica (Ue nom ±15 %), max. | 0,3 % | |
| Compensazione carico dinamica (Ia: 50/100/50 %), Ua ± tip. | 0,8 % | |
| Tempo di compensazione con variazione a gradino del carico da 50 a 100 %, tip. | 2,5 ms | |
| Tempo di compensazione con variazione a gradino del carico da 100 a 50 %, tip. | 2,5 ms | |
| Protezione e monitoraggio | ||
| Protezione da sovratensione all'uscita | Sì, diodo soppressore all'uscita | |
| Limitazione di corrente | 2,1 ... 3 A | |
| Caratteristica dell'uscita resistente a cortocircuito | Sì | |
| Protezione da cortocircuito | Disinserzione elettronica, riavvio automatico | |
| Corrente di cortocircuito permanente Valore efficace | ||
| ● max. | 2 A | |
| Segnalazione di sovraccarico/ cortocircuito | - | |
| Sicurezza | ||
| Separazione di potenziale primario/secondario | Sì | |
| Separazione di potenziale | Tensione di uscita SELV Ua secondo EN 60950-1 | |
| Classe di protezione | Classe I | |
| Corrente di scarica | ||
| ● max. | 3,5 mA | |
| ● tip. | 0,7 mA | |
| Grado di protezione (EN 60529) | IP20 | |
| Omologazioni | ||
| Marchio CE | Sì | |
| EMC | ||
| Emissione di disturbi | EN 55022 Classe B | |
| Limitazione delle armoniche | Non pertinente | |
| Immunità ai disturbi | EN 61000-6-2 | |
| condizioni ambientali | ||
| Temperatura ambiente con posizione di montaggio orizzontale durante l'esercizio | 0 ... 70; con convezione naturale (autoconvezione) | |
| Temperatura ambiente durante l'imagazzinaggio e il trasporto | -40 ... +85 | |
| Altitudine di installazione per altitudine s.l.m. max. | 6 000 m | |
| Condizioni ambientali riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | In caso di funzionamento a 2000 - 6000 m sul livello del mare: derating della potenza di uscita di -7,5 %/1000 m oppure riduzione della temperatura ambiente di 5 K/1000 m | |
| Umidità relativa con condensa secondo IEC 60068-2-38 max. | 100 %; Umidità relativa incl. condensa/gelo (non effettuare la messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
| Resistenza chimica contro lubrorefrigeranti di tipo commerciale | Sì; incl. goccioline di gasolio e olio nell'aria | |
| Resistenza a sostanze biologicamente attive conformità a EN 60721-3-3 | Sì; Classe 3B2 spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| Resistenza a sostanze chimicamente attive conformità a EN 60721-3-3 | Sì; Classe 3C4 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità a EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polveri | |
| Resistenza a sostanze biologicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6B2 spore di muffe, funghi e spugne (esclusa fauna) | |
| Resistenza a sostanze chimicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polveri | |
| Rivestimento per schede di circuito stampato equipaggiate secondo EN 61086 | Sì; Classe 2 per elevata disponibilità | |
| Esecuzione del rivestimento protezione dall'imbrattamento secondo EN 60664-3 | Sì; Protezione di tipo 1 | |
| Tipo di prova del rivestimento secondo MIL-I-46058C | Sì; Possibile decolorazione del rivestimento durante il periodo di durata | |
| Conformità del prodotto del rivestimento Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
| Meccanica | ||
| Tecnica di collegamento | collegamento a vite | |
| Collegamenti | ||
| ● ingresso lato rete | L+1, M1, PE: 1 morsetto a vite ogni collegamento per 2 x 0,5 ... 2,5/1,5 mm² filo rigido/flessibile | |
| ● uscita | L+, M: 1 morsetto a vite ogni collegamento per 2 × 0,5 ... 2,5 mm² | |
| ● contatti ausiliari | - | |
| Larghezza della custodia | 80 mm | |
| Altezza della custodia | 135 mm | |
| Profondità della custodia | 120 mm | |
| Distanza da rispettare | ||
| ● in alto | 50 mm | |
| ● in basso | 50 mm | |
| ● a sinistra | 0 mm | |
| ● a destra | 0 mm | |
| Peso ca. | 0,5 kg | |
| Caratteristica del prodotto della custodia custodia affiancabile | Sì | |
| Montaggio | Montaggio su guida profilata normalizzata EN 60715 35x15 | |
| MTBF a 40 °C | 1 580 078 h | |
| Altre avvertenze | Se non diversamente specificato, valgono tutti i dati per il valore nominale della tensione d‘ingresso e per la temperatura +25 °C | |
| Prodotto | ||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1732-0AA00-7AA0 | |||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS PS DC/DC 24 V/2 A 0°C...70°C con Conformal Coating based on 6EP1732-0AA00 . SITOP POWER 2 A, DC/DC alimentazione di corrente non regolata ingresso: DC 48/60/110 V uscita: DC 24 V/2 A | |||||||||||||||||||||||||||||||||
| Famiglia Prodotto | SIPLUS PS DC/DC 24 V/2 A | |||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PW / 471 | |||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | |||||||||||||||||||||||||||||||||
| Peso netto | 0,500 Kg | |||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 17,00 x 19,00 x 9,00 | |||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | |||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||
| EAN | 4047618076405 | |||||||||||||||||||||||||||||||||
| UPC | Non disponibile | |||||||||||||||||||||||||||||||||
| Codice doganale | 85044090 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4626 | |||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 17.11.16 | |||||||||||||||||||||||||||||||||
| Product class | B: Limite. Riutilizzabile a medio termine | |||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1732-0AA00-7AA0 IT_6AG1732-0AA00-7AA0.pdf | 109 Kbytes |
|
