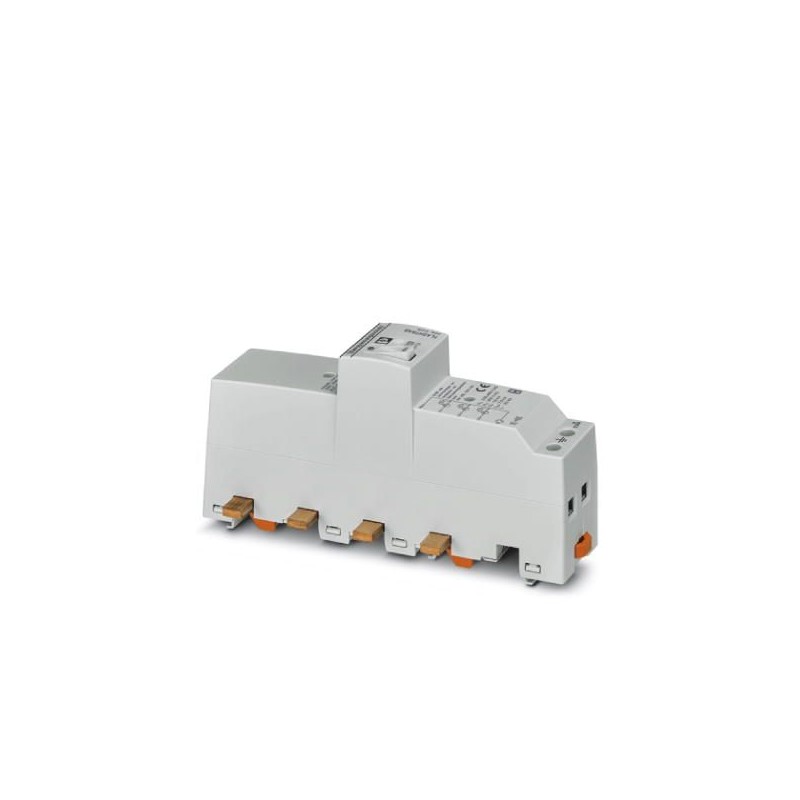

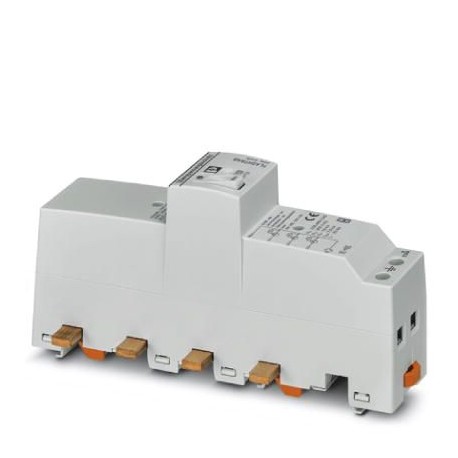

FLT-SEC-ZP-3C-255/7,5 1074739 PHOENIX CONTACT Type de combinaison 1/2 dispositif de protection
FLT-SEC-ZP-3C-255/7,5
1074739
PHOENIX_CONTACT
Type de combinaison 1/2 dispositif de protection
Chargeur de courant de foudre, selon le type 1 / classe I, pour les réseaux d’alimentation triphasés, avec N et PE (L1, L2, L3, PEN) posés en combinaison. Convient pour la connexion équipotentielle dans des installations sans protection externe contre la foudre avec et sans alimentation de ligne aérienne. Pour montage sur des systèmes de barres de bus de 40 mm.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour système d'alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante quatorze mille sept cent trente neuf |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626775296 |
| Poids par Pièce (hors emballage) | 644.050 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP30 (Installé) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
Général
| IEC essai de classification | I + II |
|---|---|
| T1 + T2 | |
| FR type | T1 + T2 |
| IEC système d'alimentation | TN-C |
| Mode de protection | L-PEN |
| Type de montage | Jeu de barres 40 mm |
| Couleur | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR |
| PC | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Jeu de barres de module, d'une seule pièce |
| Nombre de postes | Trois |
| Protection contre les surtensions de message de défaut | optique |
Le circuit de protection
| Tension nominale UN | 230/400 V AC (TN-C) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximum de tension continue UC | 255 V AC |
| Nominale de courant de décharge In(8/20) µs | 20 kA |
| L'impulsion de courant de décharge (10/350) µs, charge | 3.75 Comme |
| L'impulsion de courant de décharge (10/350) µs, l'énergie spécifique | 15 kJ/Ω |
| L'impulsion de courant de décharge (10/350) µs, la valeur de crête limp | 7.5 kA |
| Suivre l'interruption de notation jefi | 25 kA |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| De la protection de tension au niveau Up | ≤ 1.5 kV |
| TOV comportement à UT | 337 V AC (5 s / résister à la mode) |
| 442 V AC (120 min / safe mode de défaillance) | |
| Le temps de réponse tUn | ≤ 100 ns |
| Max. fusible en amont de la direction générale de câblage | 250 (gG) |
Les données de connexion
| Méthode de connexion | Blocs de bornes à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 4.5 Nm |
| Dénudage des conducteurs | 18 mm |
| Chef de section flexible | 2,5 mm2 ... 35 mm2 |
| Chef de section transversale solide | 2,5 mm2 ... 35 mm2 |
Les Classifications
eCl@ss 5.1Vingt sept million cents trente mille huit centeCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent deuxeCl@ss 8.0Vingt sept million cents trente mille huit cent deuxeCl@ss 9.0Vingt sept million cents trente mille huit cent deux
