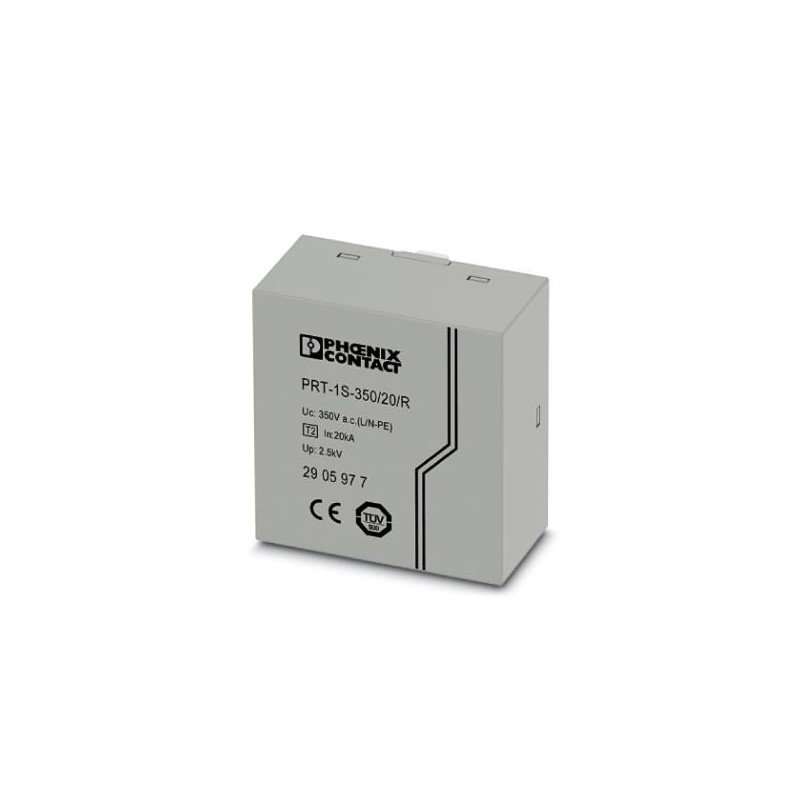

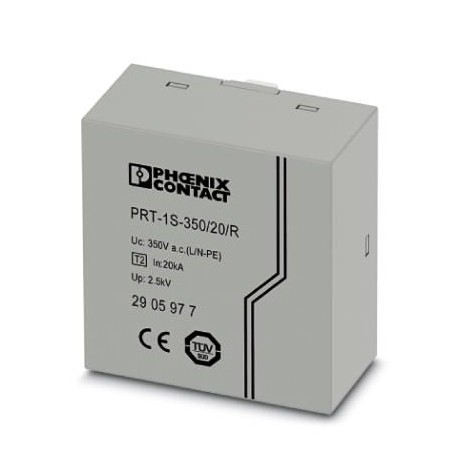

PRT-1S-350/20/R 2905977 PHOENIX CONTACT Parasurtenseur de type 2
PRT-1S-350/20/R
2905977
PHOENIX_CONTACT
20
Parasurtenseur de type 2
Parafoudre pour l’installation peu encombrante de circuits imprimés, selon le type 2/classe II, pour les installations d’alimentation monophasées TN et TT.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2905977 |
|---|---|
| Unité de conditionnement | 20 pcs |
| Quantité minimum de commande | 20 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 70 (C-4-2017) |
| GTIN | 4055626287607 |
| Poids par pièce (hors emballage) | 0,069 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-S |
| TT | |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Montage circuits imprimés |
| Coloris | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Parasurtenseur intégré pour circuits imprimés |
| Message protection antisurtension défectueuse | Contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 230 V AC (TN) |
|---|---|
| 230 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 350 V AC |
| Courant résidual IPE | ≤ 50 µA |
| Consommation de puissance en veille PC | ≤ 20 mVA |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de court-circuit assigné ISCCR | 1 kA |
| Niveau de protection en tension Up(L-N) | ≤ 2,5 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,8 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,8 kV |
| Réponse au TOV pour UT(L-N) | 336 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode résistance) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 63 A (MCB C) |
Affichage / Signalisation à distance
| Fonction de commutation | Contact NF |
|---|---|
| Tension de service | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 30 V DC | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A AC (UL) | |
| 1 A DC |
Classifications
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Oui |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 20 kA |
| Tension continue la plus élevée CA (EF004198) | 350 V |
| Niveau de protection (EF003525) | 1.8 kV |
| Niveau de protection L-N (EF004236) | 2.5 kV |
| Niveau de protection N-PE (EF008796) | 1.8 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 63 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 1 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Classe d'essai type 2 (EF004230) | Oui |
