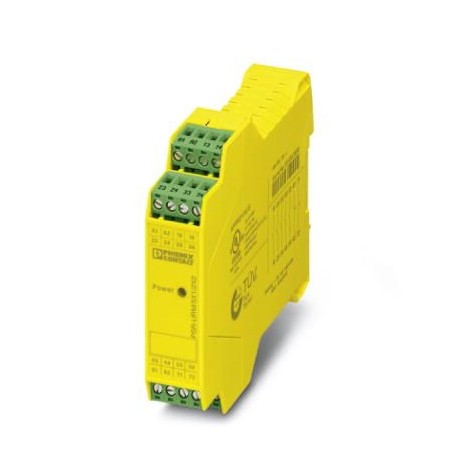

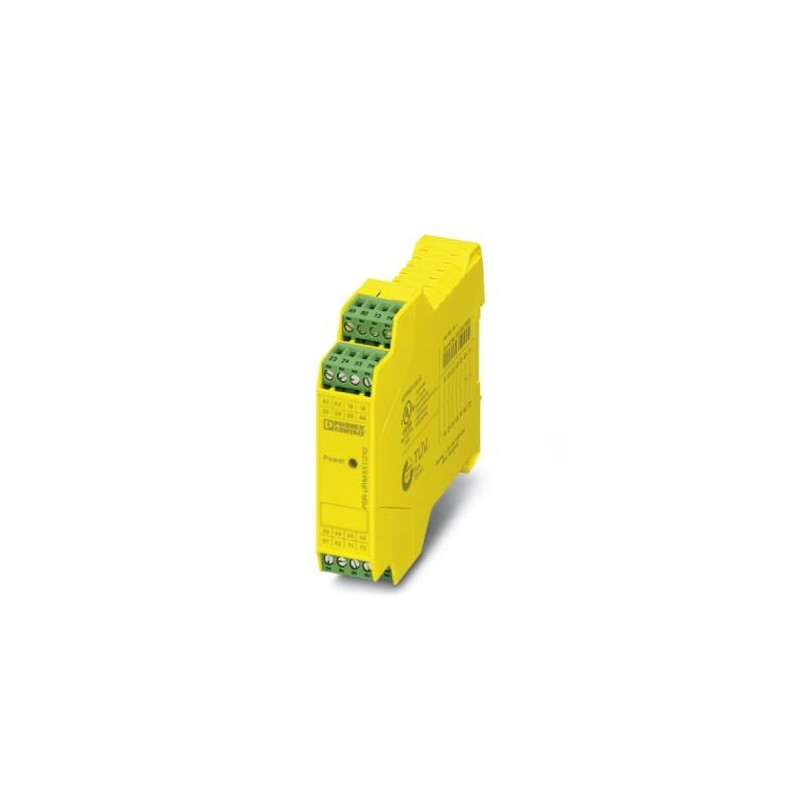

PSR-SPP- 24UC/URM/5X1/2X2 2963970 PHOENIX CONTACT Relais de couplage
PSR-SPP-24UC/URM/5X1/2X2
2963970
PHOENIX_CONTACT
Relais de couplage
Relais de couplage de sécurité avec contacts à conduction forcée, 5 contacts NO, 2 contacts NF, monocanal, largeur : 22,5 mm, bloc de jonction enfichable enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2963970 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 277 (C-6-2017) |
| GTIN | 4017918904791 |
| Poids par pièce (hors emballage) | 0,137 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | max. 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Courant d'alimentation de commande assigné IS | typ. 47 mA |
| Consommation de puissance US | typ. 1,2 W |
| Courant transitoire | typ. 350 mA DC (Δt s) |
| typ. 350 mA AC (t = 2 ms avec Us) | |
| Temps d'enclenchement typique pour Us | typ. 20 ms (commande via A1) |
| Temps de retombée typique | typ. 20 ms (commande via A1) |
| Temps de réarmement | < 500 ms |
| Témoin de présence de la tension de service | 1 x LED verte |
| Circuit de protection | Protection antisurtension Varistance |
| Fréquence de commutation maximale | 0,5 Hz |
Données de sortie
| Type de contact | 5 circuits à fermeture |
|---|---|
| 2 circuits report de signalisation | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 230 V AC/DC (Surveiller la courbe de charges) |
| Tension de commutation minimale | 5 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO) |
| 3 A (Contact NF) | |
| Courant d'enclenchement maximal | 6 A |
| Courant d'enclenchement min. | 10 mA |
| Quadr. Courant cumulé | 72 A2 |
| Puissance de coupure (charge ohmique) max. | 144 W (Contact NO, 24 V DC, τ = 0 ms) |
| 288 W (Contact NO, 48 V DC, τ = 0 ms) | |
| 240 W (Contact NO, 60 V DC, τ = 0 ms) | |
| 110 W (Contact NO, 110 V DC, τ = 0 ms) | |
| 88 W (Contact NO, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contact NO, 230 V AC, τ = 0 ms) | |
| Puissance de coupure (charge inductive) maximale | 42 W (Contact NO, 24 V DC, τ = 40 ms) |
| 42 W (Contact NO, 48 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 60 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 110 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 220 V DC, τ = 40 ms) | |
| Puissance de commutation | min. 50 mW |
| Durée de vie mécanique | 10x 106cycles |
| Pouvoir de coupure (360/h cycles) | 4 A (24 V (DC13)) |
| 4 A (250 V (AC15)) | |
| Pouvoir de coupure selon CEI 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Fusible de sortie | 10 A gL/gG (Contact NO) |
| 4 A gL/gG (Contact NO, pour applications à faible demande) | |
| 6 A gL/gG (Contact NF) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 137,48 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 1 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 1 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | c |
| Catégorie | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V |
| 250 V | |
| Tension de choc assignée / isolation | Séparation sûre 4 kV entre tous les réseaux complets et le boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Choc | 15g (En cas de sollicitation liée à des chocs, des réactions des contacts sont possibles jusqu'à une durée de 2 ms.) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 2g (En cas de sollicitation liée à des vibrations, des réactions des contacts sont possibles jusqu'à une durée de 1 ms.) |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.02 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 114.5 mm |
| Profondeur (EF000049) | 112 mm |
