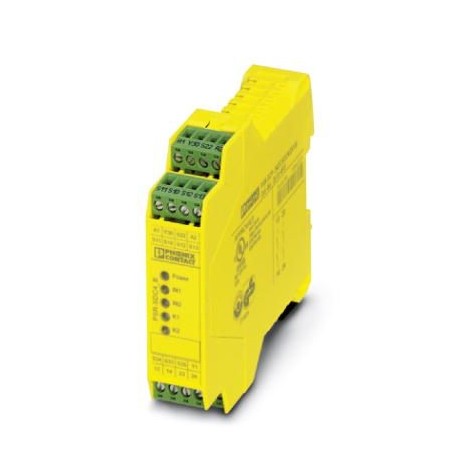

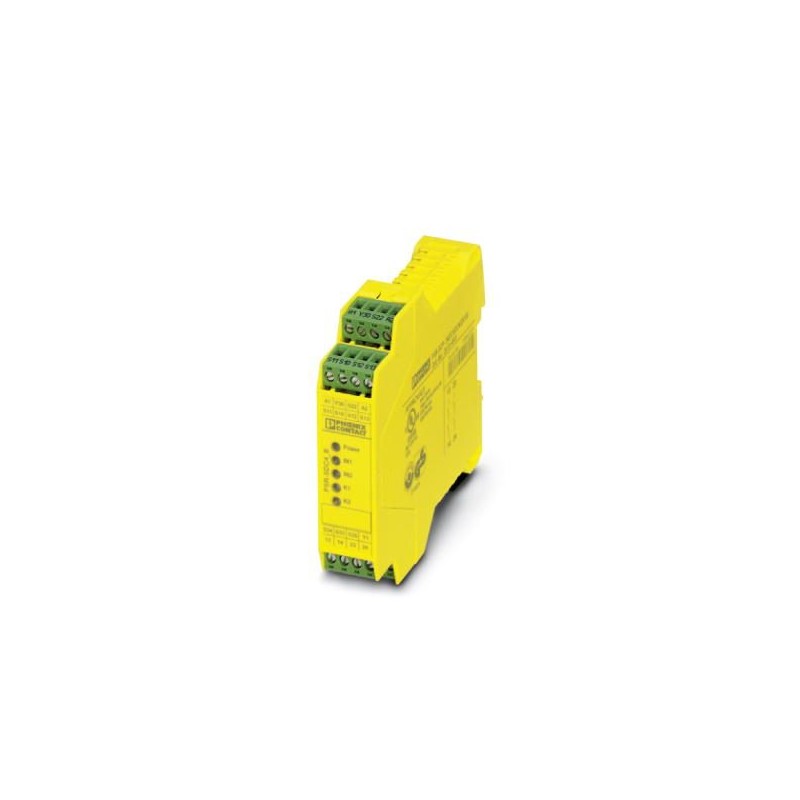

PSR-SPP- 24DC/SDC4/2X1/B 2981499 PHOENIX CONTACT Relais de sécurité
PSR-SPP- 24DC/SDC4/2X1/B
2981499
PHOENIX_CONTACT
Relais de sécurité
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2981499 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 262 (C-6-2017) |
| GTIN | 4046356051699 |
| Poids par pièce (hors emballage) | 0,198 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | |
|---|---|
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Courant d'entrée pour UNtype | 70 mA |
| Tension sur les circuits d'entrée, de démarrage et de retour | env. 24 V DC |
| Temps d'amorçage typique | 20 ms (Démarrage manuel) |
| 150 ms (démarrage automatique) | |
| Temps de retombée typique | 10 ms |
| Temps de réarmement | 1 s |
| Résistance totale de ligne max. autorisée | 50 Ω (Circuits d'entrée et de démarrage pour UN) |
Données de sortie
| Type de contact | 2 circuits de fermeture |
|---|---|
| 1 sortie de signalisation à semi-conducteur | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 15 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO) |
| 100 mA (Sortie de signalisation) | |
| Courant d'enclenchement maximal | 6 A |
| Courant d'enclenchement min. | 25 mA |
| Puissance de coupure (charge ohmique) max. | 144 W (24 V DC, t = 0 ms) |
| 288 W (48 V DC, t = 0 ms) | |
| 77 W (110 V DC, t = 0 ms) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Puissance de coupure (charge inductive) maximale | 48 W (24 V DC, t = 40 ms) |
| 40 W (48 V DC, t = 40 ms) | |
| 35 W (110 V DC, t = 40 ms) | |
| 33 W (220 V DC, t = 40 ms) | |
| Puissance de commutation minimale | 0,4 W |
| Durée de vie mécanique | env. 107cycles |
| Pouvoir de coupure (360/h cycles) | 6 A (24 V DC) |
| 5 A (230 V (AC15)) | |
| Fusible de sortie | 10 A gL/gG NEOZED (Contact NO) |
| Coupe-circuit automatique C6 (alimentation 24 V / 20 A) |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 197,9 g |
| Emplacement pour le montage | indifférent |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | e |
| Catégorie | 4 (Contacts non temporisés) |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178/VDE 0160 |
| Tension d'isolement assignée | 250 V |
| Tension de choc assignée / isolation | 4 kV / isolation de base (isolement sécurisé, isolation renforcée et 6 kV entre circuit d'entrée et circuits à fermeture). |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981499-PSR-SPP- 24DC/SDC4/2X1/B | 182 Kbytes |
|
