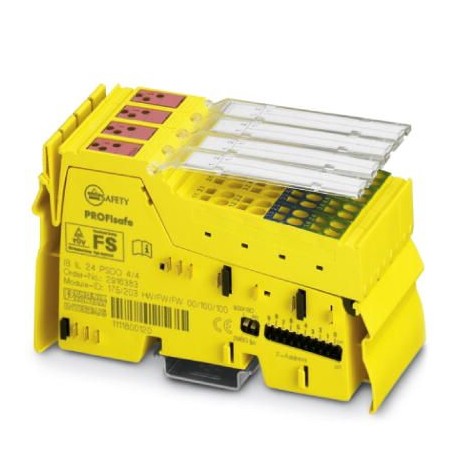

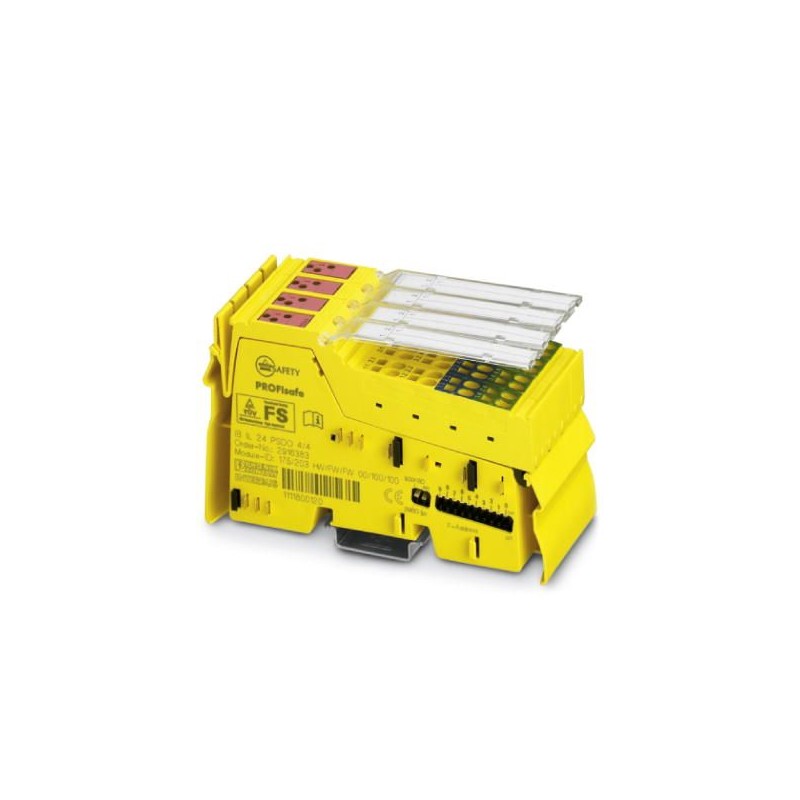

PHOENIX_CONTACT IB IL 24 PSDO 4/4-PAC 2916493 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

IB IL 24 PSDO 4/4-PAC 2916493 PHOENIX CONTACT Module de sécurité

Référence: IB IL 24 PSDO 4/4-PAC

Code: 2916493

Fabricant: PHOENIX_CONTACT

Description:

Module de sécurité
Module de sortie numérique orienté vers la sécurité, degré de protection IP20, pour les systèmes SafetyBridge-, INTERBUS-Safety et PROFIsafe. Il dispose de 4 sorties numériques sécurisées qui, selon le paramétrage, contiennent dans chaque cas une sortie de connexion positive et une sortie de connexion négative.

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
  • PHOENIX_CONTACT > Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 514,78 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2916493
Unité de conditionnement1 pcs
Page cataloguePage 299 (C-6-2017)
GTIN4046356286626
Poids par pièce (hors emballage)0,248 KGM
Numéro du tarif douanier85389091
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur48,8 mm
Hauteur119,8 mm
Profondeur71,5 mm
Renseignements sur les mesuresDimensions du boîtier

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
Température ambiante (stockage/transport)-25 °C ... 70 °C
Humidité de l'air admissible (service)10 % ... 85 % (Dans la plage de température admissible, prenez des mesures adaptées pour éviter une humidité relative élevée.)
Humidité de l'air admissible (stockage/transport)10 % ... 85 % (Dans la plage de température admissible, prenez des mesures adaptées pour éviter une humidité relative élevée.)
Pression atmosphérique (service)80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude)
Pression atmosphérique (stockage/transport)66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude)
Indice de protectionIP20

Interfaces

DénominationBus local Inline
Nombre de voies2
Type de raccordementDistributeur de données Inline
Vitesse de transmission500 kBit/s / 2 MBit/s (commutable)

Sorties TOR

Dénomination sortieSorties TOR
Description de la sortie+/- activé
Type de raccordementRaccordement à ressort
Technique de raccordementA 2 ou 3 fils
Nombre de sorties4 (sur deux canaux, commutation +/-)
4
Dénomination de la protectionProtection des sorties contre les surcharges et les courts-circuits
Tension de sortie24 V DC (US- 1 V)
Tension de sortie nominale24 V DC
Courant de sortiemax. 3 A (Courant cumulé de toutes les sorties)
Courant de sortie maximal par canal2 A
Courant de sortie maximal par module3 A (Voir caractéristiques techniques)

Alimentation du bloc électronique

Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC

Généralités

Type de montageProfilé
Poids net247,7 g
Indication de poidsavec connecteurs
Diagnostic messagesCourt-circuit / surcharge des sorties tout-ou-rien Message d'erreur dans le code de diagnostic (bus) ainsi que signalisation par la LED sur le module

Potentiels Inline

DénominationAlimentation de la logique (UL)
Tension d'alimentation7,5 V DC (voir données relatives à la sécurité)
Courant absorbémax. 230 mA
DénominationAlimentation du circuit principal (UM)
Tension d'alimentation24 V DC
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Courant absorbétyp. 30 mA (toutes sorties activées ; plus courant des actionneurs)
max. 3,03 A
DénominationAlimentation du circuit de segments (US)
Tension d'alimentation24 V

Caractéristiques de sécurité

DénominationCEI 61508 - Demande élevée
Niveau d'intégrité de sécurité (SIL)max. 3 (à deux canaux ; selon le paramétrage et le raccordement)
DénominationCEI 61508 - Faible demande
Niveau d'intégrité de sécurité (SIL)max. 3 (à deux canaux ; selon le paramétrage et le raccordement)
DénominationEN ISO 13849
Performance Level (PL)max. e (à deux canaux ; selon le paramétrage et le raccordement)
Catégoriemax. 4 (à deux canaux ; selon le paramétrage et le raccordement)
DénominationEN 62061
Safety Integrity Level Claim Limit (SIL CL)max. 3 (à deux canaux ; selon le paramétrage et le raccordement)

Normes et spécifications

Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2916493 Commande industrielle API (EC001599)

Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre d'entrées numériques (EF001992)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties numériques (EF001993)
Valeur de la caractéristique4
Nom de la caractéristiqueEntrées numériques configurables (EF008516)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties numériques configurables (EF008520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCourant de sortie (EF003202)
Valeur de la caractéristique2 A
Nom de la caractéristiqueTension admissible à la sortie (EF007553)
Valeur de la caractéristique24 V
Nom de la caractéristiqueProtection contre les courts-circuits, sorties disponibles (EF003203)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique2
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueTemps de retard en cas de changement de signal (EF002382)
Valeur de la caractéristique0 ms
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique48.6 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique120.11 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique71.44 mm
