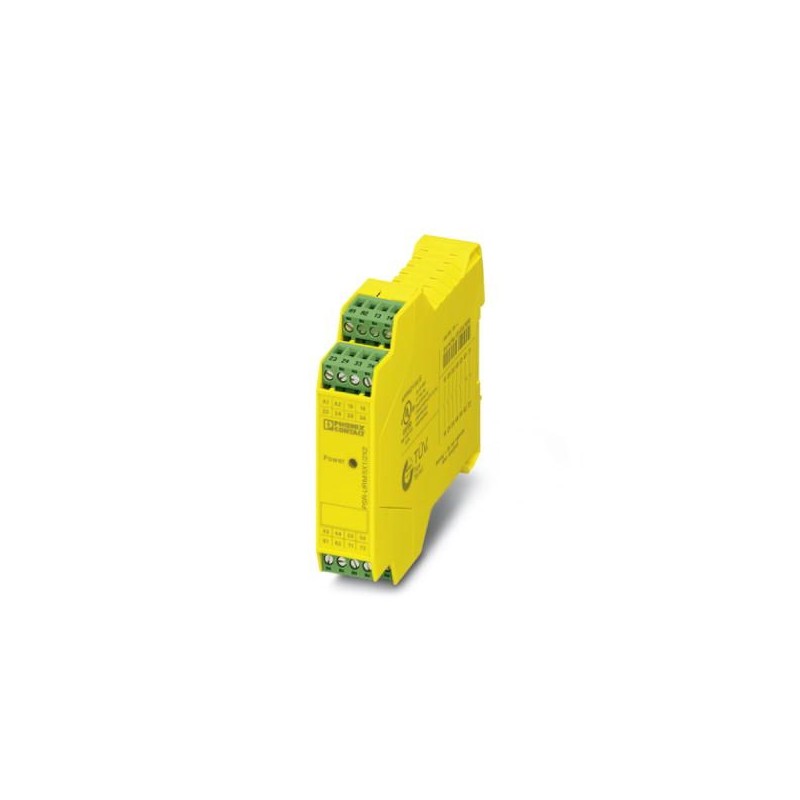

PSR-SPP- 24UC/URM/5X1/2X2 2963970 PHOENIX CONTACT Relé de acoplamiento seguro con contactos de conducción fo..
PSR-SPP-24UC/URM/5X1/2X2
2963970
PHOENIX_CONTACT
Relé de acoplamiento seguro con contactos de conducción forzada, 5 contactos NA, 2 contactos NC, monocanal, ancho: 22,5 mm, borna push-in enchufable
Relés > Dispositivo de vigilancia de circuitos de seguridad
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2963970 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA162 - |
| Página del catálogo | Página 277 (C_6_2017) |
| EAN | 4017918904791 |
| Peso por unidad (sin incluir el embalaje) | 137,480 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | máx. 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Corriente de alimentación de control de dimensionamiento IS | típ. 47 mA |
| Consumo de potencia en US | típ. 1,2 W |
| Corriente de cierre | típ. 350 mA DC (Δt s) |
| típ. 350 mA AC (t = 2 ms con Us) | |
| Tiempo típico de excitación con Us | típ. 20 ms (con activación por A1) |
| Tiempo típico de apertura | típ. 20 ms (con activación por A1) |
| Tiempo de recuperación | < 500 ms |
| Indicación de la tensión de servicio | 1 x LED verde |
| Circuito de protección | Prot. contra sobretensiones Varistor |
| Frecuencia de conmutación máxima | 0,5 Hz |
Datos de salida
| Tipo de contacto | 5 circuitos de intensidad de desbloqueo |
|---|---|
| 2 circuitos de acuse de recibo | |
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 230 V AC/DC (Observar la curva de carga) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 6 A (contacto abierto) |
| 3 A (Contacto cerrado) | |
| Corriente de conexión máxima | 6 A |
| Corriente mínima de cierre | 10 mA |
| Cuadr. Corriente suma | 72 A2 |
| Potencia de ruptura (carga óhmica) máxima | 144 W (Contacto normalmente abierto, 24 V DC, τ = 0 ms) |
| 288 W (Contacto normalmente abierto, 48 V DC, τ = 0 ms) | |
| 240 W (Contacto normalmente abierto, 60 V DC, τ = 0 ms) | |
| 110 W (Contacto normalmente abierto, 110 V DC, τ = 0 ms) | |
| 88 W (Contacto normalmente abierto, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contacto normalmente abierto, 230 V AC, τ = 0 ms) | |
| Potencia de ruptura (carga inductiva) máxima | 42 W (Contacto normalmente abierto, 24 V DC, τ = 40 ms) |
| 42 W (Contacto normalmente abierto, 48 V DC, τ = 40 ms) | |
| 42 W (Contacto normalmente abierto, 60 V DC, τ = 40 ms) | |
| 42 W (Contacto normalmente abierto, 110 V DC, τ = 40 ms) | |
| 42 W (Contacto normalmente abierto, 220 V DC, τ = 40 ms) | |
| Potencia mín. de conmutación | min. 50 mW |
| Vida útil mecánica | 10x 106operaciones |
| Capacidad de ruptura (360 operaciones por hora) | 4 A (24 V (DC13)) |
| 4 A (250 V (AC15)) | |
| Capacidad de ruptura según IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Fusible de salida | 10 A gL/gG (contacto abierto) |
| 4 A gL/gG (Contacto normalmente abierto, para aplicaciones de baja demanda) | |
| 6 A gL/gG (Contacto cerrado) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 137,48 g |
| Posición para el montaje | vertical u horizontal |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Material carcasa | PBT |
| Color carcasa | amarillo |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Denominación | IEC 61508 - alta demanda |
| Safety Integrity Level (SIL) | 1 |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | 1 |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | c |
| Categoría | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 250 V |
| 250 V | |
| Tensión transitoria de dimensionamiento / aislamiento | Separación segura de 4 kV entre todos los circuitos de intensidad y la carcasa |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Choque | 15g (en caso de carga debida a choque pueden producirse reacciones de contactos con una duración de hasta 2 ms.) |
| Vibración (en servicio) | 10 Hz ... 150 Hz, 2g (En caso de carga debido a vibraciones son posibles reacciones de contactos con una duración de hasta 1 ms.) |
| Conformidad | Conformidad CE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | No |
| Apto para la supervisión de válvulas (EF007272) | No |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | No |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | No |
| Apto para la supervisión de interruptores de proximidad (EF007267) | No |
| Evaluación de las entradas (EF008245) | Otros |
| Con entrada de inicio (EF003342) | No |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | No |
| Retardo de liberación (EF001129) | 0.02 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 0 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Categoría de parada según IEC 60204 (EF007498) | Otros |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | No |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 114.5 mm |
| Profundidad (EF000049) | 112 mm |
