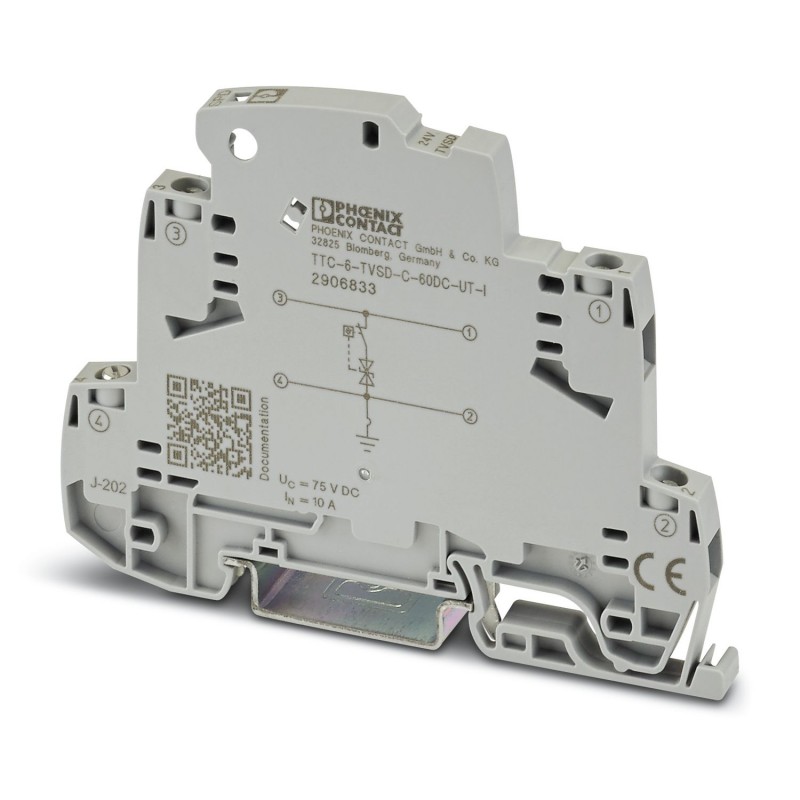

TTC-6-TVSD-C-60DC-UT-I 2906833 PHOENIX CONTACT Protection antisurtension précise avec indicateur d'état inté..
TTC-6-TVSD-C-60DC-UT-I
2906833
PHOENIX_CONTACT
Protection antisurtension précise avec indicateur d'état intégré pour un fil de signal avec potentiel de référence relié à la terre.
Protection fine contre les surtensions avec indication d’état intégrée pour un conducteur de signal mis à la terre avec potentiel de référence.
Protection antisurtension précise avec indicateur d'état intégré pour un fil de signal avec potentiel de référence relié à la terre. Utilisable dans des circuits sécurisés jusqu'à la catégorie SIL 3.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | TERMITRAB complete |
| Classe d'essai CEI | C3 |
| Type | Module pour profilés monobloc |
| Message protection antisurtension défectueuse | optique |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 60 V DC |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Dessin coté |  |
| Largeur | 6,2 mm |
| Hauteur | 92 mm |
| Profondeur | 69,5 mm (avec profilé 7,5 mm) |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau isolant | PBT |
| Matériau du boîtier | PBT |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Sens de l'action | Line-Earth Ground |
| Tension permanente maximale UC | 75 V DC |
| 53 V AC | |
| Courant de référence | 10 A (60 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 60 A |
| Niveau de protection Up(fil-terre) | ≤ 110 V (C3 - 12 A) |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 1,2 MHz / 150 Ω) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ω | typ. 4 MHz |
| Capacité (fil-terre) | 0,6 nF |
| Résistance par circuit | ≤ 100 mΩ |
| Message protection antisurtension défectueuse | optique |
| Courant de choc admissible (fil-terre) | C3 - 12 A |
| Conditions ambiantes | |
| Indice de protection | IP20 (avec couvercle d'extrémité) |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
| EN 61643-21 | |
| Normes/prescriptions | EN 61643-21 |
| Remarque | 2001 + A1:2009 + A2:2013 |
| Type de montage | Profilé : 35 mm |
