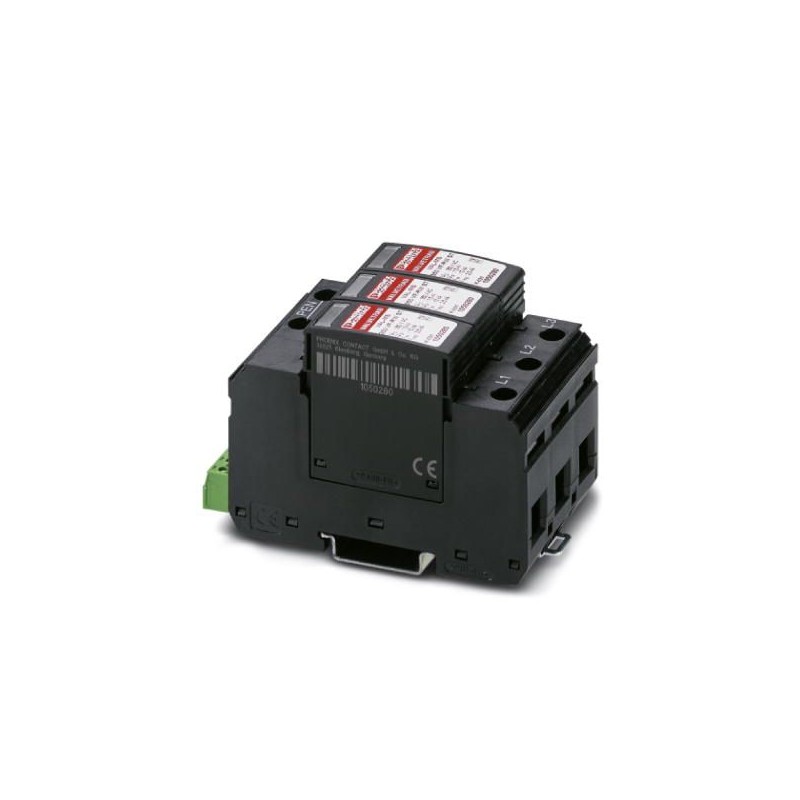

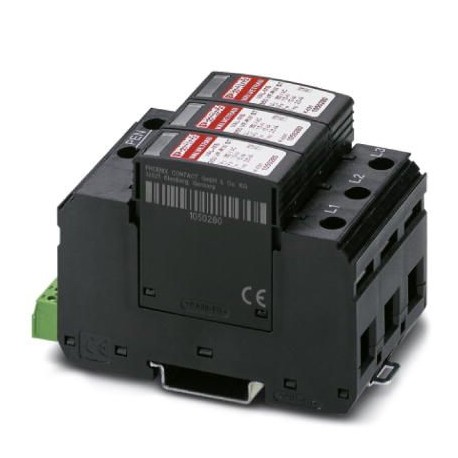

VAL-MS 350 VF-RW/3+0-FM/40 1050284 PHOENIX CONTACT Parafoudre de Type 2
VAL-MS 350 VF-RW/3+0-FM/40
1050284
PHOENIX_CONTACT
40
Parafoudre de Type 2
Parafoudre enfichable étanche au courant de fuite avec capacité de shunt accrue du courant de foudre, pour les réseaux d’alimentation triphasés, avec N et PE dans un conducteur commun (système à 4 conducteurs : L1, L2, L3, PEN), avec contact d’indication à distance.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million cinquante mille deux cent quatre vingt quatre |
|---|---|
| Unité d'emballage | 40 pc |
| Quantité d'ordre Minimum | 40 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626666501 |
| Poids par Pièce (hors emballage) | 348.080 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 98.7 mm |
|---|---|
| Largeur | 53.4 mm |
| Profondeur | De 65,7 mm (incl. Rail DIN 7,5 mm) |
| Pas Horizontal | 3 Div. |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 25g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| Mode de protection | L-PE |
| L-PEN | |
| Type de montage | Rail DIN 35 mm |
| Couleur | jet noir RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Nombre de postes | Trois |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Des descriptions supplémentaires
| Note | Seulement utilisable dans les Systèmes d'information entre la L-PE, si l'exposé-conducteur-pièces (corps) de l'équipement de la basse tension installation est raccordée à l'arrangement de mise à la terre du poste de transformation (interconnectés de mise à la terre de l'agencement de l'HV-poste de transformation avec les organes de la LV-installation. RE= RUnconformément à la norme IEC 60364-4-442 / VDE 0100-442 Fig. 44D / un Exemple). |
|---|
Le circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| 230 V CA (ELLE) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximum de tension continue UC | 350 V AC |
| Charge nominale courant IL | 80 Un |
| Courant résiduel j'PE | ≤ 5 µA |
| Consommation d'énergie en veille PC | ≤ 6 mVA |
| Nominale de courant de décharge In(8/20) µs | 10 kA |
| Maximum de courant de décharge Imax(8/20) µs | 20 kA |
| L'impulsion de courant de décharge (10/350) µs, charge | 1.25 Comme |
| L'impulsion de courant de décharge (10/350) µs, l'énergie spécifique | 1.56 kJ/Ω |
| L'impulsion de courant de décharge (10/350) µs, la valeur de crête limp | 2.5 kA |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| De la protection de tension au niveau Up | ≤ 1.5 kV |
| Résiduelle de la tension Ures | ≤ 1.35 kV (jen) |
| ≤ 1.35 kV (10 kA) | |
| ≤ 1,2 kV (à 5 kA) | |
| Front d'onde amorçage d'une étincelle de tension à 6 kV (1.2/50) µs | ≤ 1.5 kV |
| TOV comportement à UT(L-PEN) | 415 V AC (5 s / résister à la mode) |
| 440 V AC (120 min / résister à la mode) | |
| Le temps de réponse tUn | ≤ 100 ns |
| Max. fusible en amont avec V-type par le biais de câblage | 80 A (gG) |
| Max. fusible en amont de la direction générale de câblage | 125 (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC |
| 30 V DC | |
| Courant de fonctionnement | 5 mA AC ... 1,5 A AC |
| 1 UN DC | |
| Méthode de connexion | Plug-in/vis de connexion via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Dénudage des conducteurs | 7 mm |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section AWG | 28 16 ... |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 1,5 mm2 ... 25 mm2 |
| Chef de section transversale solide | 1,5 mm2 ... 35 mm2 |
| Chef de section AWG | 15 ... 2 |
| Méthode de connexion | Fourche de type cosse de câble |
| Chef de section flexible | 1,5 mm2 ... 16 mm2 |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
