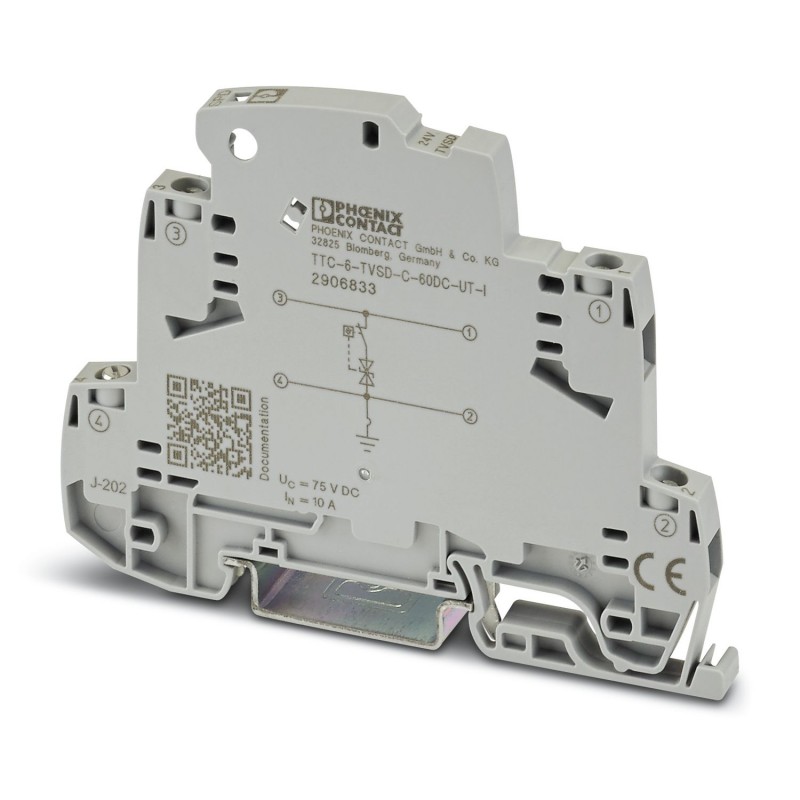

TTC-6-TVSD-C-60DC-UT-I 2906833 PHOENIX CONTACT Überspannungs-Feinschutz mit integrierter Statusanzeige für e..
TTC-6-TVSD-C-60DC-UT-I
2906833
PHOENIX_CONTACT
Überspannungs-Feinschutz mit integrierter Statusanzeige für eine Signalader mit geerdetem Bezugspotenzial.
Feinüberspannungsschutz mit integrierter Statusanzeige für einen geerdeten Signalleiter mit Referenzpotential.
Überspannungs-Feinschutz mit integrierter Statusanzeige für eine Signalader mit geerdetem Bezugspotenzial. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Überspannungsschutz für MSR-Technik |
| Produktfamilie | TERMITRAB complete |
| IEC-Prüfklasse | C3 |
| Bauform | Tragschienenmodul einteilig |
| Meldung Überspannungsschutz defekt | optisch |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennspannung UN | 60 V DC |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Maßzeichnung |  |
| Breite | 6,2 mm |
| Höhe | 92 mm |
| Tiefe | 69,5 mm (inkl. Tragschiene 7,5 mm) |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PBT |
| Material Gehäuse | PBT |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Wirkungsrichtung | Line-Earth Ground |
| Höchste Dauerspannung UC | 75 V DC |
| 53 V AC | |
| Bemessungsstrom | 10 A (60 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 5 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Erde) | 60 A |
| Schutzpegel Up(Ader-Erde) | ≤ 110 V (C3 - 12 A) |
| Ansprechzeit tA (Ader-Erde) | ≤ 1 ns |
| Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 1,2 MHz / 150 Ω) |
| Grenzfrequenz fg (3 dB), asym. (PE) im 150 Ω-System | typ. 4 MHz |
| Kapazität (Ader-Erde) | 0,6 nF |
| Widerstand pro Pfad | ≤ 100 mΩ |
| Meldung Überspannungsschutz defekt | optisch |
| Stoßstromfestigkeit (Ader-Erde) | C3 - 12 A |
| Umgebungsbedingungen | |
| Schutzart | IP20 (mit Enddeckel) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 4000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
| EN 61643-21 | |
| Normen/Bestimmungen | EN 61643-21 |
| Hinweis | 2001 + A1:2009 + A2:2013 |
| Montageart | Tragschiene: 35 mm |
