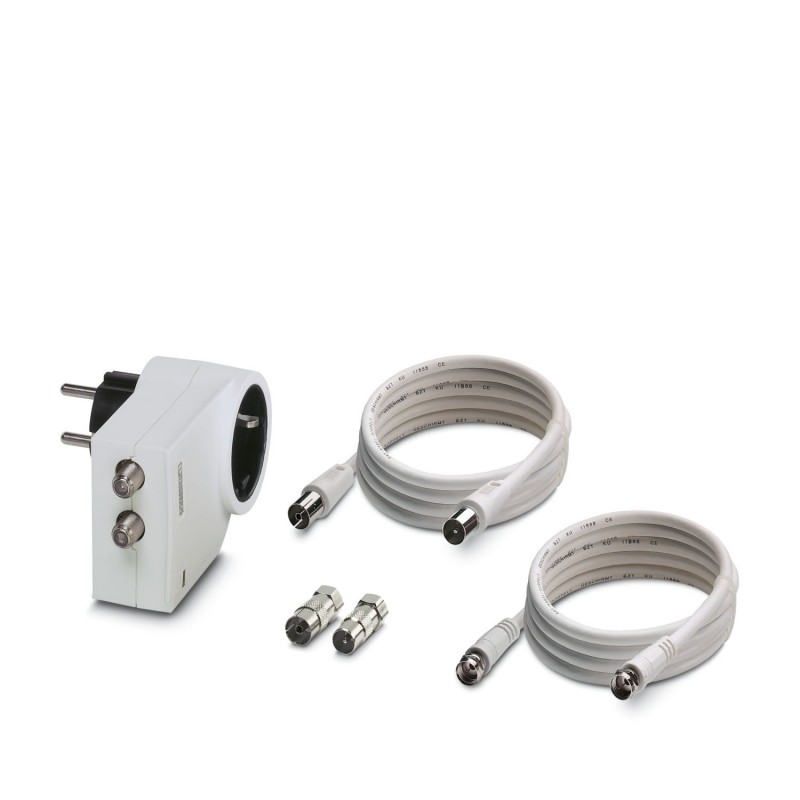

MNT-TV-SAT D/WH 2882297 PHOENIX CONTACT Adaptateur pour prise avec protection antisurtension pour l'alimenta..
MNT-TV-SAT D/WH
2882297
PHOENIX_CONTACT
Adaptateur pour prise avec protection antisurtension pour l'alimentation et le raccordement de signal de téléviseurs et de radios (câble, antenne terrestre, installation satellite). Le câble est fourni.
Adaptateur de prise de courant protégé contre les surtensions pour l’alimentation et la connexion de signaux radio et TV (câble, antenne terrestre, installation satellite). Le câble est inclus.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| Remarque | Dimensions de blindage selon DIN EN 50083-2, classe A |
| Type de produit | Protection d'appareil |
| Gamme de produits | MAINTRAB |
| Classe d'essai CEI | C2 |
| C3 | |
| D1 | |
| Système d'alimentation CEI | TN |
| TT | |
| Type | Adaptateur |
| Nombre de pôles | 2 |
| S'utilise dans les pays | D, A, NL, E, S, FIN, TR |
| Message protection antisurtension défectueuse | optique |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Classe d'essai CEI | III |
| T3 | |
| Types EN | T3 |
| Nombre de ports | One |
| Type de raccordement | Connecteur F |
| Type de raccordement | Fiche/prise à contact de terre |
| Dessin coté |  |
| Largeur | 63 mm |
| Hauteur | 107 mm |
| Profondeur | 78 mm |
| Couleur | blanc (RAL 9010) |
| noir (RAL 9005) | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 400 |
| 600 | |
| Matériau isolant | PA 6 |
| Matériau du boîtier | PA 6 |
| Alimentation | |
| Sens de l'action | L/N-PE & Signal Line-Shield-Earth Ground |
| Tension nominale UN | 230/400 V AC (TN/TT) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 275 V AC |
| Tension permanente maximale UC(L-PE) | 360 V AC |
| Tension permanente maximale UC(N-PE) | 360 V AC |
| Courant de charge nominal IL | 16 A (30 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Tension d'essai de référence UREF | 255 V AC |
| Choc combiné UOC | 6 kV |
| Niveau de protection en tension Up | ≤ 1,5 kV |
| Réponse au TOV pour UT(L-N) | 460 V AC (5 s / mode résistance) |
| 460 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 460 V AC (5 s / mode résistance) |
| 460 V AC (120 min / mode résistance) | |
| 1455 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 16 A (gG / B / C) |
| Courant de court-circuit assigné ISCCR | 1,5 kA AC |
| Technologie informatique | |
| Tension permanente maximale UC | 24 V DC |
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Courant résidual IPE | ≤ 1 µA |
| Résistance d'isolement Riso | ≥ 70 MΩ |
| ≥ 70 MΩ | |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 2,5 kA |
| Courant nominal de décharge In(8/20) µs (fil-blindage) | 2,5 kA |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 120 A |
| Courant d'impulsion nominal Ian (10/1000)µs (blindage-terre) | 200 A |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 700 V |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike | ≤ 1 kV |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 700 V |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) statique | ≤ 1 kV |
| Tension résiduelle pour In (fil-blindage) | ≤ 40 V |
| Tension résiduelle pour In (blindage-terre) | ≤ 50 V |
| Niveau de protection Up(fil-blindage) | ≤ 700 V (C2 - 2 kA) |
| Niveau de protection Up(blindage-terre) | ≤ 1,2 kV (C2 - 5 kA) |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 2,4 GHz / 75 Ω) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 75 Ω | typ. 2,5 GHz |
| Plage de fréquence | 0 Hz ... 2400 MHz |
| Capacité asymétrique (blindage) | typ. 10 pF |
| Résistance au courant alternatif (fil-blindage) | 5 A - 1 s |
| Résistance au courant alternatif (blindage-terre) | 10 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-blindage) | ≤ 4 s |
| Conditions ambiantes | |
| Indice de protection | IP20 (Sécurité enfants) |
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2019 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | A2:2013 |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | A2:2012 |
| Normes/prescriptions | EN 50083 |
| Remarque | CLASS-A |
| Type de montage | Enfichage dans la prise secteur |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882297-MNT-TV-SAT D/WH | 113 Kbytes |
|
