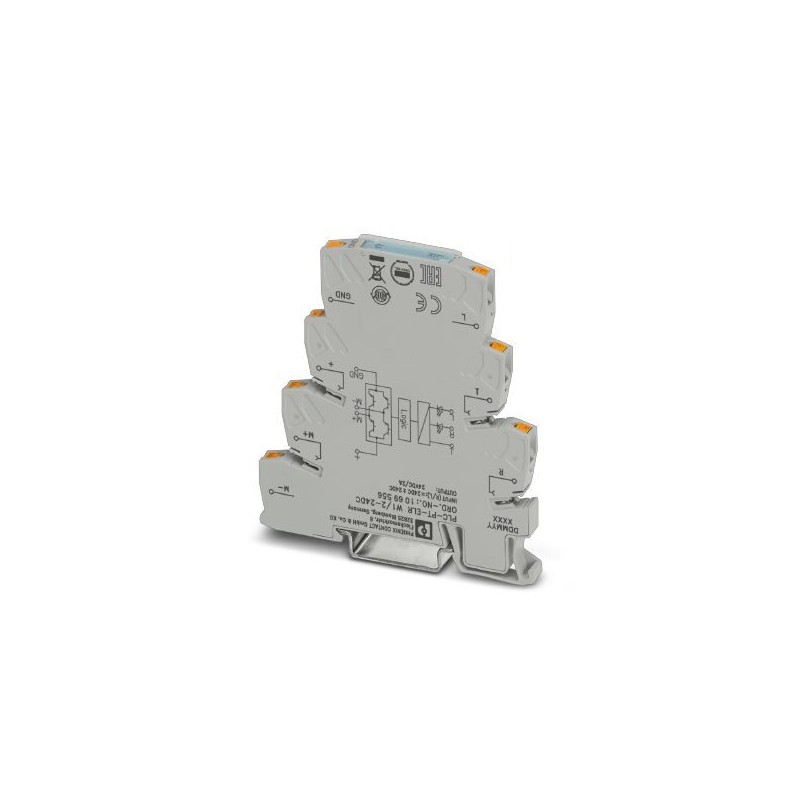

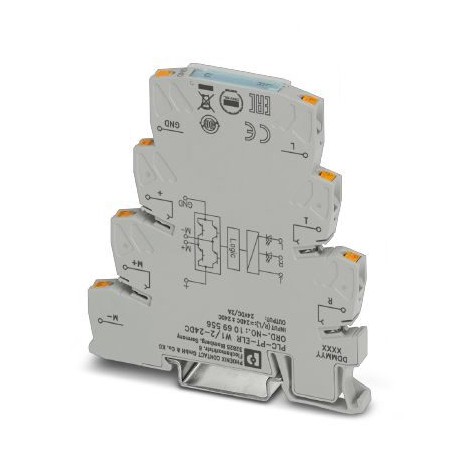

PLC-PT-ELR W1/ 2-24DC 1069556 PHOENIX CONTACT PLC-INTERFACE sous la forme d'un relais électronique à inversi..
PLC-PT-ELR W1/ 2-24DC
1069556
PHOENIX_CONTACT
PLC-INTERFACE sous la forme d'un relais électronique à inversion composé d'un module de base PLC-BPT.../21 avec raccordement Push-in et dispositif de commutation intégré, destinée au pilotage des moteurs DC, avec voyant lumineux et circuit de protection, sortie : 10 ... 30 V DC/2 A
PLC-INTERFACE en tant que relais de charge électronique d’inversion, composé d’un bornier de base PLC-BPT.../21 avec connexion enfichable et circuit intégré, pour la commande de moteurs à courant continu avec indicateur lumineux et circuit de protection, puissance : 10 ... 30 V CC/2 A
Appareillage industriel basse tension > Contacteur de puissance pour courant continu
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1069556 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 423 (C-5-2019) |
| GTIN | 4055626744865 |
| Poids par pièce (hors emballage) | 0,039 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Données d’entrée
| Dénomination entrée | Alimentation des modules |
|---|---|
| Tension nominale d'entrée UN | 24 V DC ±20 % (Tension de commande USTdroite/gauche) |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Courant d'entrée typique pour UN | env. 3 mA (Courant de commande ISTdroite/gauche) |
| Tension d'alimentation assignée du circuit de commande US | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 28,8 V DC |
| Fréquence de transmission | 300 Hz |
| Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
| Protection antisurtension | |
| Limitation de la surtension | > 33 V DC |
| Temps d'enclenchement typique | 200 µs |
| Affichage d'état | LED jaune |
| Temps de commutation RL/LL(temps d'enclenchement) | 80 ms |
| Dénomination entrée | Entrée de commande droite/gauche |
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,2 |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
Données de sortie Sortie de charge
| Dénomination sortie | Sortie DC |
|---|---|
| Remarque | Protéger la tension d'alimentation sur la sortie avec un fusible approprié. |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de service | 10 V DC ... 30 V DC |
| Plage de tension nominale de sortie | 10 V DC ... 30 V DC |
| Dénomination de la protection | Protection contre inversions de polarité |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Remarque circuit de protection | Aucune protection permanente contre les inversions de polarité |
| Dénomination de la protection | Protection antisurtension |
Généralités
| Emplacement pour le montage | verticalement (profilé horizontal) |
|---|---|
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
Caractéristiques de raccordement
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement 2
| Dénomination connexion | Circuit de puissance |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,5 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal CC (EF003980) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Nombre de contacts ouverture en tant que contacts principaux (EF001375) | 0 |
| Nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 1 |
| Type de raccordement du circuit principal (EF006819) | Raccordement par borne à ressort |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Adapté à un montage sur rail (EF001126) | Oui |
