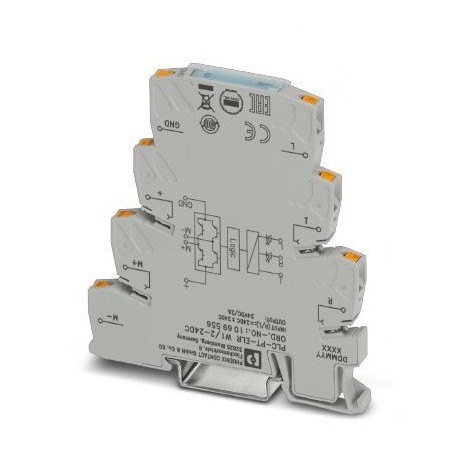

PLC-PT-ELR W1/ 2-24DC 1069556 PHOENIX CONTACT PLC-INTERFACE als elektronisches Wendelastrelais, bestehend au..
PLC-PT-ELR W1/ 2-24DC
1069556
PHOENIX_CONTACT
PLC-INTERFACE als elektronisches Wendelastrelais, bestehend aus Grundklemme PLC-BPT.../21 mit Push-in-Anschluss und integrierter Schaltung, zur Ansteuerung von DC-Motoren mit Leuchtanzeige und Schutzbeschaltung, Ausgang: 10 ... 30 V DC/2 A
PLC-INTERFACE als elektronisches reversierendes Lastrelais, bestehend aus PLC-BPT.../21 Basisklemme mit Push-in-Anschluss und integrierter Schaltung, zur Ansteuerung von Gleichstrommotoren mit Leuchtanzeige und Schutzschaltung, Ausgang: 10 ... 30 V DC/2 A
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Gleichstrom
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1069556 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 423 (C-5-2019) |
| GTIN | 4055626744865 |
| Gewicht pro Stück (exklusive Verpackung) | 38,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 54,800 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schutzart | IP20 |
Eingangsdaten
| Benennung Eingang | Geräteversorgung |
|---|---|
| Eingangsnennspannung UN | 24 V DC ±20 % (Steuerspannung USTrechts / links) |
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
| Typischer Eingangsstrom bei UN | ca. 3 mA (Steuereingangsstrom ISTrechts / links) |
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
| Steuerspeisespannungsbereich | 19,2 V DC ... 28,8 V DC |
| Übertragungsfrequenz | 300 Hz |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Überspannungsschutz | |
| Überspannungsbegrenzung | > 33 V DC |
| Einschaltzeit typisch | 200 µs |
| Statusanzeige | LED gelb |
| Umschaltzeit RL/LL(Einschaltzeit) | 80 ms |
| Benennung Eingang | Steuereingang rechts / links |
| Eingangsnennspannung UN | 24 V DC |
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
Ausgangsdaten Lastausgang
| Benennung Ausgang | DC-Ausgang |
|---|---|
| Hinweis | Sichern Sie die Versorgungsspannung am Ausgang durch eine entsprechende Sicherung ab. |
| Nennausgangsspannung | 24 V DC |
| Betriebsspannungsbereich | 10 V DC ... 30 V DC |
| Nennausgangsspannungsbereich | 10 V DC ... 30 V DC |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Hinweis Schutzbeschaltung | Kein Dauerverpolschutz |
| Schutzbenennung | Überspannungsschutz |
Allgemein
| Einbaulage | senkrecht (Tragschiene waagerecht) |
|---|---|
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
Anschlussdaten
| Benennung Anschluss | Steuerkreis |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Lastkreis |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung DC (EF003980) | 19.2 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 1 |
| Anschlussart Hauptstromkreis (EF006819) | Federzuganschluss |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Geeignet für Reiheneinbau (EF001126) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
