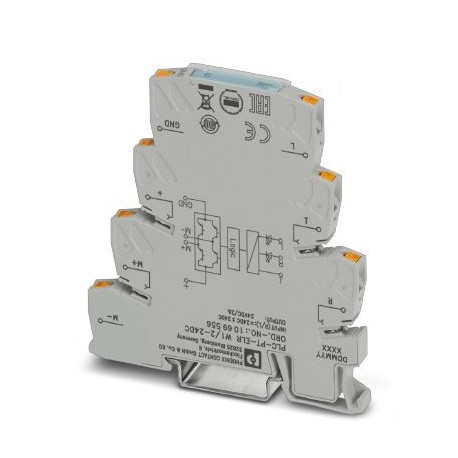

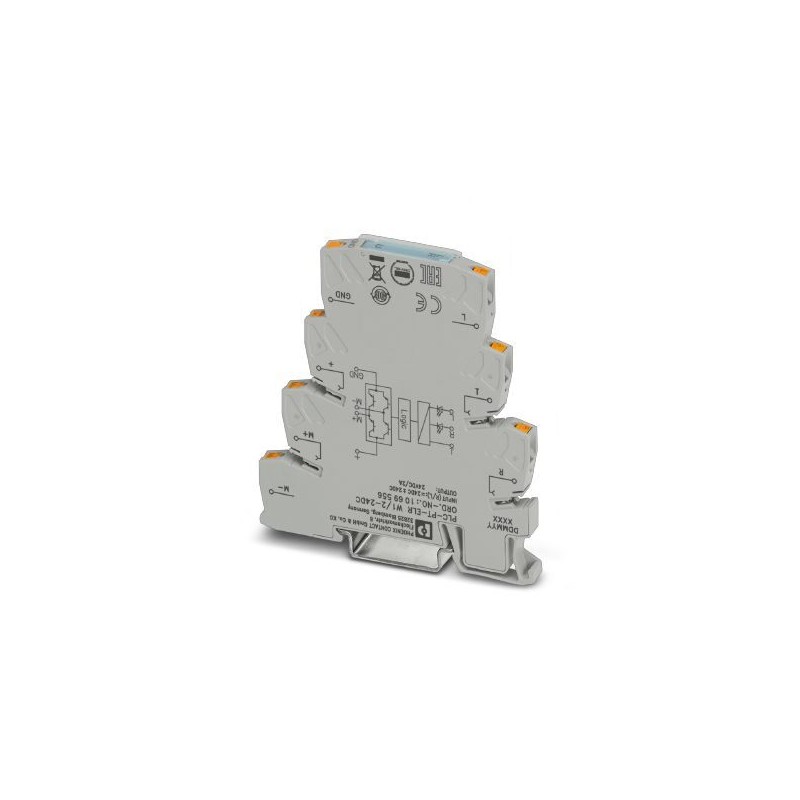

PLC-PT-ELR W1/ 2-24DC 1069556 PHOENIX CONTACT PLC-INTERFACE como relé electrónico de carga de inversión, com..
PLC-PT-ELR W1/ 2-24DC
1069556
PHOENIX_CONTACT
PLC-INTERFACE como relé electrónico de carga de inversión, compuesto de borna de base PLC-BPT.../21 con conexión push-in y circuito integrado, para controlar motores DC con indicador luminoso y circuito de protección, salida: 10 ... 30 V DC/2 A
Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1069556 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7621 - |
| Página del catálogo | Página 423 (C_5_2019) |
| EAN | 4055626744865 |
| Peso por unidad (sin incluir el embalaje) | 38,900 g |
| Número de tarifa arancelaria | 85371098 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Denominación Entrada | Alimentación del aparato |
|---|---|
| Tensión nominal de entrada UN | 24 V DC ±20 % (Tensión de mando USTderecha/izquierda) |
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
| Corriente de entrada típica a UN | aprox. 3 mA (Corriente de entrada de mando ISTderecha/izquierda) |
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
| Margen de tensión de alimentación del sistema de control | 19,2 V DC ... 28,8 V DC |
| Frecuencia de transmisión | 300 Hz |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Prot. contra sobretensiones | |
| Limitación de sobretensiones | > 33 V DC |
| Tiempo de conexión típico | 200 µs |
| Indicación de estado | LED amarillo |
| Tiempo de conmutación RL/LL(tiempo de conexión) | 80 ms |
| Denominación Entrada | Entrada de mando derecha/izquierda |
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
Datos de salida de la salida de carga
| Denominación Salida | Salida DC |
|---|---|
| Observación | Proteja la tensión de alimentación en la salida con el fusible correspondiente. |
| Tensión nominal de salida | 24 V DC |
| Margen de tensión de servicio | 10 V DC ... 30 V DC |
| Margen de tensión de salida nominal | 10 V DC ... 30 V DC |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Observación Circuito de protección | Sin protección contra inversión de polaridad permanente |
| Denominación de la protección | Prot. contra sobretensiones |
Generalidades
| Posición para el montaje | vertical (carril horizontal) |
|---|---|
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
Datos de conexión
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión 2
| Denominación Conexión | Circuito de carga |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensión | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 1 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de abrazadera con resorte |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Apto para instalación en serie (EF001126) | Sí |
