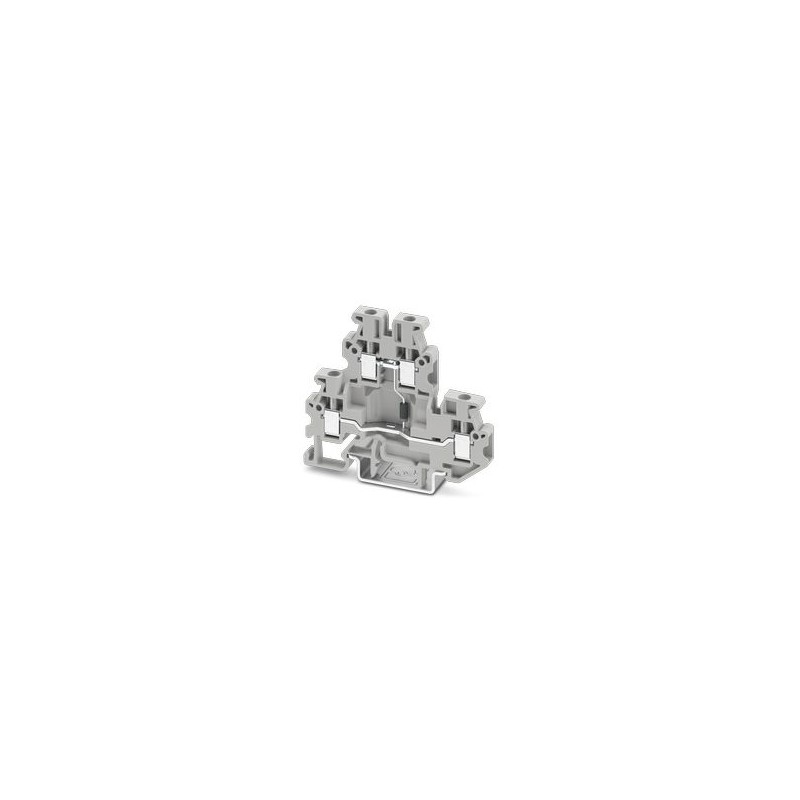

MUTTB 2,5-DIO/O-U 1066346 PHOENIX CONTACT Borne pour composants, Le courant maximum est déterminé par la dio..
MUTTB 2,5-DIO/O-U
1066346
PHOENIX_CONTACT
50
Borne pour composants, Le courant maximum est déterminé par la diode. Monté : diode BY133G, tension inverse : 1300 V, courant limite constant : 0,5 A., avec diode intégrée, tension nominale : 500 V, courant nominal : 0,5 A, type de raccordement : Raccord à vis, Section de dimensionnement : 2,5 mm², Section : 0,2 mm² - 4 mm², montage : NS 15, NS 35/7,5, NS 35/15, couleur : gris
Bornier composant, le courant maximal est déterminé par la diode. Installé : diode BY133G, tension inverse : 1300 V, courant continu maximal : 0,5 A., avec diode intégrée, tension nominale : 500 V, courant nominal : 0,5 A, mode de raccordement : Raccord vissé, Section nominale : 2,5 mm2, section : 0,2 mm2 - 4 mm2, montage : NS 15, NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction porte-composant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Le courant maximal est déterminé par la diode. Installé : diode BY133G, tension inverse : 1300 V, courant continu maximal : 0,5 A. |
| Type de produit | Bornier miniature |
| Nombre de postes | 2 |
| Nombre de connexions | 4 |
| Nombre de lignes | 2 |
| Potentiels | 2 |
| Caractéristiques d’isolation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 3 |
| Dissipation de puissance maximale pour l’état nominal | 0,77 W |
| Nombre de connexions par niveau | 2 |
| Section transversale nominale | 2,5 mm² |
| Section transversale AWG | (converti selon IEC) |
| Filetage de vis | M3 |
| Longueur de décapage | 7 mm ... 9 millimètres |
| Jauge cylindrique interne | A3 |
| Connexion en acc. avec standard | CEI 60947-7-1 |
| Section du conducteur rigide | 0,2 mm² ... 4 mm² |
| Section transversale AWG | 24 ... 12 (converti selon IEC) |
| Section du conducteur flexible | 0,2 mm² ... 2,5 mm² |
| Section du conducteur, flexible [AWG] | 4 ... 14 (converti selon IEC) |
| Section du conducteur flexible (virole sans manchon en plastique) | 0,25 mm² ... 2,5 mm² |
| Section flexible du conducteur (virole avec manchon en plastique) | 0,25 mm² ... 2,5 mm² |
| 2 conducteurs de même section, pleins | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section AWG rigide | 24 ... 16 (converti selon la CEI) |
| 2 conducteurs de même section, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section AWG flexible | 24 ... 16 (converti selon la CEI) |
| 2 conducteurs de même section, flexibles, avec virole sans manchon en plastique | 0,2 mm² ... 1,5 mm² |
| Courant nominal | 0,5 A |
| Courant de charge maximal | 0,5 A |
| Tension nominale | 500 V |
| Section transversale nominale | 2,5 mm² |
| Largeur | 5,2 mm |
| hauteur | 63,5 millimètre |
| profondeur | 50,8 mm |
| Profondeur sur NS 15 | 50,5 mm |
| Profondeur sur NS 35/7,5 | 52,3 millimètre |
| Profondeur sur NS 35/15 | 59,8 millimètre |
| Couleur | gris |
| Indice d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | PAPA |
| Application de matériaux isolants statiques dans le froid | -60 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Passé |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | Passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | Passé |
| Test de surtension | |
| Point de consigne de tension de test | 7,3 kV |
| Résultat | Test réussi |
| Test d’élévation de température | |
| Test d’élévation de température des exigences | Augmentation de la température ≤ 45 K |
| Résultat | Test réussi |
| Tension de tenue à la fréquence d’alimentation | |
| Point de consigne de tension de test | 1,89 kV |
| Résultat | Test réussi |
| Données mécaniques | |
| Ouvrir le panneau latéral | oui |
| Fixation sur le porte-bagages | |
| Résultat | Test réussi |
| Test de flamme de l’aiguille | |
| Temps d’exposition | 30 s |
| Bruit d’oscillation/large bande | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2022-06 |
| Spectre | Catégorie d’essai de durée de vie 2, monté sur bogie |
| fréquence | F1= 5 Hz à f2= 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3,12 grammes |
| Durée du test par axe | 5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test réussi |
| Chocs | |
| Spécification | DIN EN 50155 (VDE 0115-200) :2022-06 |
| Forme de l’impulsion | Demi-sinusoïdale |
| Accélération | 10% |
| Durée du choc | 18 ms (en anglais) |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 105 °C (température de fonctionnement max. à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, sans dépasser 24 h, -60 °C à +70 °C) |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Connexion en acc. avec standard | CEI 60947-7-1 |
| Type de montage | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Courant assigné In (EF008250) | 0.5 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Non |
| Type de montage (EF000003) | Profilé chapeau 15 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 63.5 mm |
| Profondeur (EF000049) | 50.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
