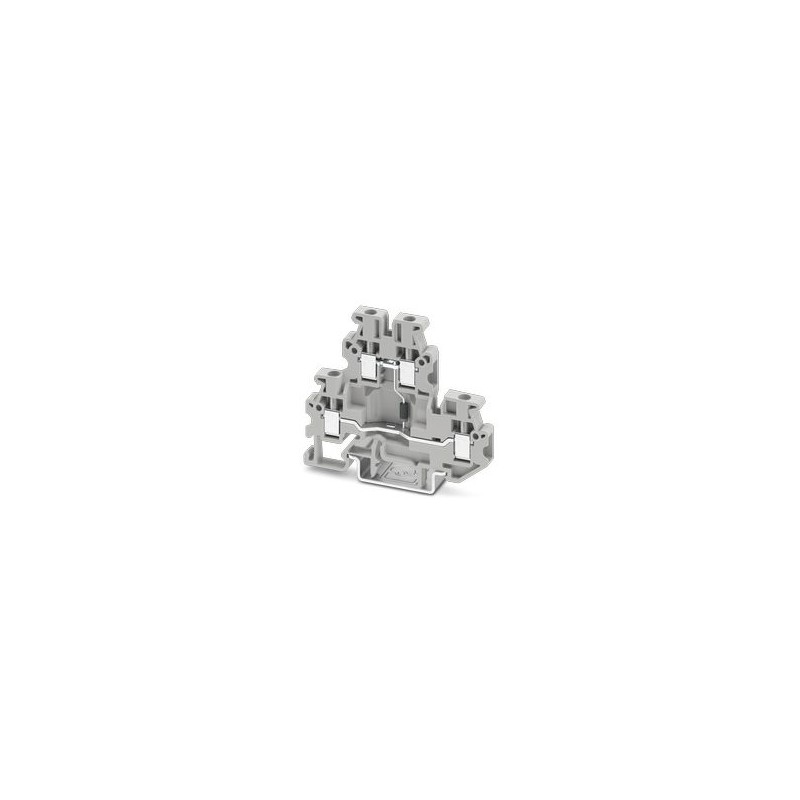

MUTTB 2,5-DIO/O-U 1066346 PHOENIX CONTACT Terminal para componentes, A corrente máxima é determinada pelo di.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MUTTB 2,5-DIO/O-U 1066346 PHOENIX CONTACT Terminal para componentes, A corrente máxima é determinada pelo di..

MUTTB 2,5-DIO/O-U

1066346

PHOENIX_CONTACT

50

Terminal para componentes, A corrente máxima é determinada pelo diodo. Montado: Díodo BY133G, tensão de inversão: 1300 V, corrente limite constante: 0,5 A., com díodo integrado, tensão nominal: 500 V, corrente nominal: 0,5 A, tipo de ligação: Ligação a parafuso, Secção de dimensionamento: 2,5 mm², secção transversal: 0,2 mm² - 4 mm², montagem: NS 15, NS 35/7,5, NS 35/15, cor: cinzento

Bloco terminal para componentes, A corrente máxima é determinada pelo diodo. Montado: diodo BY133G, tensão inversa: 1300 V, corrente limite constante: 0,5 A., com diodo integrado, tensão nominal: 500 V, corrente nominal: 0,5 A, tipo de conexão: Conexão de parafuso, Dimensionamento de seção transversal: 2,5 mm², seção transversal: 0,2 mm² - 4 mm², montagem: NS 15, NS 35/7.5, NS 35/15, cor: cinza

Component terminal block, The maximum current is determined by the diode. Installed: diode BY133G, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500 V, nominal current: 0.5 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray

Mais detalhes


Blocos de terminais > Bloco de terminais para o componente

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $340.63
Preço unitário: $6.81
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
GeneralThe maximum current is determined by the diode. Installed: diode BY133G, reverse voltage: 1300 V, maximum continuous current: 0.5 A.
Product properties
Product typeMiniature terminal block
Number of positions2
Number of connections4
Number of rows2
Potentials2
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Maximum power dissipation for nominal condition0.77 W
Connection data
Number of connections per level2
Nominal cross section2.5 mm²
Cross section AWG(converted acc. to IEC)
Screw threadM3
Stripping length7 mm ... 9 mm
Internal cylindrical gageA3
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid0.2 mm² ... 4 mm²
Cross section AWG24 ... 12 (converted acc. to IEC)
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section, flexible [AWG]4 ... 14 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.25 mm² ... 2.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.25 mm² ... 2.5 mm²
2 conductors with same cross section, solid0.2 mm² ... 1.5 mm²
2 conductors with the same cross-section AWG rigid24 ... 16 (converted acc. to IEC)
2 conductors with same cross section, flexible0.2 mm² ... 1.5 mm²
2 conductors with the same cross-section AWG flexible24 ... 16 (converted acc. to IEC)
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.2 mm² ... 1.5 mm²
Nominal current0.5 A
Maximum load current0.5 A
Nominal voltage500 V
Nominal cross section2.5 mm²
Dimensions
Width5.2 mm
Height63.5 mm
Depth50.8 mm
Depth on NS 1550.5 mm
Depth on NS 35/7,552.3 mm
Depth on NS 35/1559.8 mm
Material specifications
Colorgray
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint7.3 kV
ResultTest passed
Temperature-rise test
Requirement temperature-rise testIncrease in temperature ≤ 45 K
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint1.89 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelYes
Mechanical tests
Attachment on the carrier
ResultTest passed
Environmental and real-life conditions
Needle-flame test
Time of exposure30 s
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2022-06
SpectrumService life test category 2, bogie-mounted
Frequencyf1= 5 Hz to f2= 250 Hz
ASD level6.12 (m/s²)²/Hz
Acceleration3.12g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2022-06
Pulse shapeHalf-sine
Acceleration30g
Shock duration18 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (operation)-60 °C ... 105 °C (max. short-term operating temperature RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
Mounting
Mounting typeNS 15
NS 35/7,5
NS 35/15

ETIM for 1066346 Bloco de terminais (EC000903)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.25 mm²
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Secção da ligação de cabo flexível (EF007343) 0.2 mm²
Corrente nominal especificada In (EF008250) 0.5 A
Tensão especificada de funcionamento (EF000228) 500 V
Tipo de ligação elétrica 1 (EF002526) Ligação com parafuso
Tipo de ligação elétrica 2 (EF002527) Ligação com parafuso
Número de níveis (EF002659) 2
Número de fixações por nível (EF002660) 2
Níveis ligados internamente (EF002661) Não
Método de montagem (EF000003) Perfil DIN 15 mm
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 5.2 mm
Altura (EF000040) 63.5 mm
Profundidade (EF000049) 50.5 mm
Placa de fecho necessária (EF002525) Sim
Cor (EF000007) Cinzento

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf 69 Mbytes
