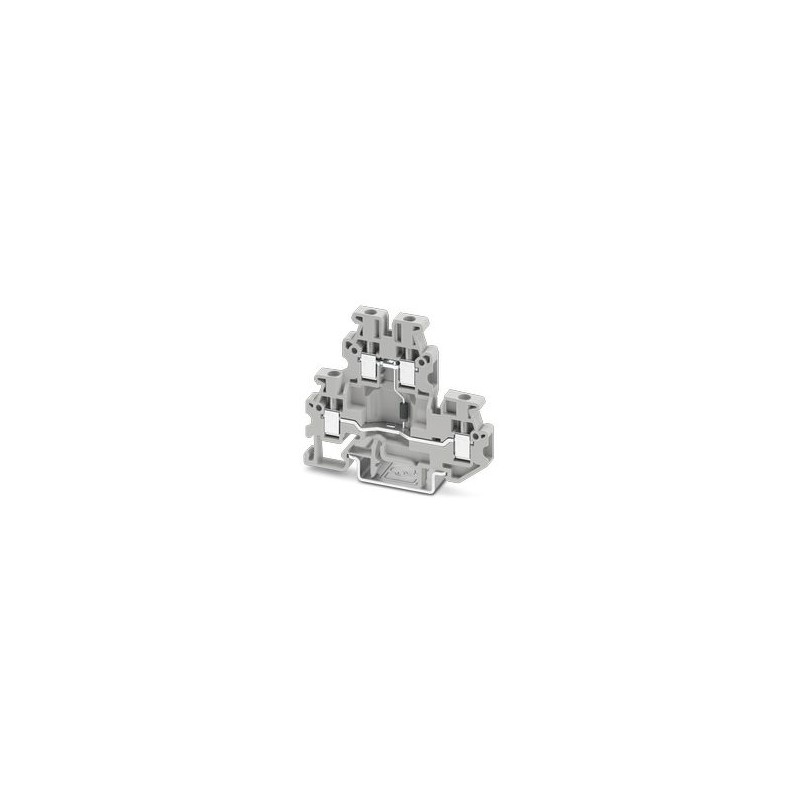

MUTTB 2,5-DIO/O-U 1066346 PHOENIX CONTACT Borne para componentes, La corriente máxima la determina el diodo...
MUTTB 2,5-DIO/O-U
1066346
PHOENIX_CONTACT
50
Borne para componentes, La corriente máxima la determina el diodo. Montado: diodo BY133G, tensión inversa: 1300 V, corriente límite constante: 0,5 A., con diodo integrado, tensión nominal: 500 V, corriente nominal: 0,5 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 4 mm², montaje: NS 15, NS 35/7,5, NS 35/15, color: gris
Bloque de terminales de componente, la corriente máxima está determinada por el diodo. Instalado: diodo BY133G, tensión inversa: 1300 V, corriente continua máxima: 0,5 A., con diodo integrado, tensión nominal: 500 V, corriente nominal: 0,5 A, tipo de conexión: conexión por tornillo, sección nominal: 2,5 mm2, sección: 0,2 mm2 - 4 mm2, montaje: NS 15, NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para componente
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| General | La corriente máxima está determinada por el diodo. Instalado: diodo BY133G, voltaje inverso: 1300 V, corriente continua máxima: 0,5 A. |
| Tipo de producto | Bloque de terminales en miniatura |
| Número de posiciones | 2 |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Potenciales | 2 |
| Características de aislamiento | |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 3 |
| Disipación de potencia máxima para la condición nominal | 0,77 W |
| Número de conexiones por nivel | 2 |
| Sección transversal nominal | 2,5 mm² |
| Sección transversal AWG | (convertido según IEC) |
| Rosca | M3 |
| Longitud de extracción | 7 mm ... 9 milímetros |
| Calibre cilíndrico interno | A3 |
| Conexión según estándar | IEC 60947-7-1 |
| Sección transversal del conductor rígida | 0,2 mm² ... 4 mm² |
| Sección transversal AWG | 24 ... 12 (convertido según IEC) |
| Sección transversal del conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor, flexible [AWG] | 4 ... 14 (convertido según IEC) |
| Sección transversal del conductor flexible (férula sin manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible (férula con manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección transversal, macizos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección transversal AWG rígido | 24 ... 16 (convertido según IEC) |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección transversal AWG flexible | 24 ... 16 (convertido según IEC) |
| 2 conductores con la misma sección, flexibles, con casquillo sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
| Corriente nominal | 0,5 A |
| Corriente de carga máxima | 0,5 A |
| Tensión nominal | 500 V |
| Sección transversal nominal | 2,5 mm² |
| Ancho | 5,2 mm |
| altura | 63,5 milímetros |
| profundidad | 50,8 mm |
| Profundidad en NS 15 | 50,5 mm |
| Profundidad en NS 35/7,5 | 52,3 milímetros |
| Profundidad en NS 35/15 | 59,8 milímetros |
| Color | gris |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Grupo de materiales aislantes | Yo |
| Material aislante | PAPÁ |
| Aplicación de material aislante estático en frío | -60 °C |
| Índice de temperatura relativa del material aislante (Elec., UL 746 B) | °C 130 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad superficial NFPA 130 (ASTM E 162) | Pasado |
| Densidad óptica específica del humo NFPA 130 (ASTM E 662) | Pasado |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) | Pasado |
| Prueba de sobretensión | |
| Punto de ajuste de voltaje de prueba | 7,3 kV |
| Resultado | Prueba superada |
| Prueba de aumento de temperatura | |
| Prueba de aumento de temperatura de requisitos | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba superada |
| Voltaje soportado de frecuencia de potencia | |
| Punto de ajuste de voltaje de prueba | 1,89 kV |
| Resultado | Prueba superada |
| Datos mecánicos | |
| Panel lateral abierto | Sí |
| Fijación en el transportín | |
| Resultado | Prueba superada |
| Prueba de llama de aguja | |
| Tiempo de exposición | 30 s |
| Oscilación/ruido de banda ancha | |
| Especificación | DIN EN 50155 (VDE 0115-200):2022-06 |
| Espectro | Categoría 2 de la prueba de vida útil, montado en bogie |
| frecuencia | F1= 5 Hz a f2= 250 Hz |
| Nivel de TEA | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12 g |
| Duración de la prueba por eje | 5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Resultado | Prueba superada |
| Choques | |
| Especificación | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forma de pulso | Medio seno |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba superada |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -60 °C ... 105 °C (temperatura máx. de funcionamiento a corto plazo RTI Elec.) |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (durante un breve período de tiempo, no superior a 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (actuación) | -5 °C ... 70 °C |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Conexión según estándar | IEC 60947-7-1 |
| Tipo de montaje | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Corriente nominal In (EF008250) | 0.5 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | No |
| Método de montaje (EF000003) | Carril DIN (carril superior) 15 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 63.5 mm |
| Profundidad (EF000049) | 50.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
