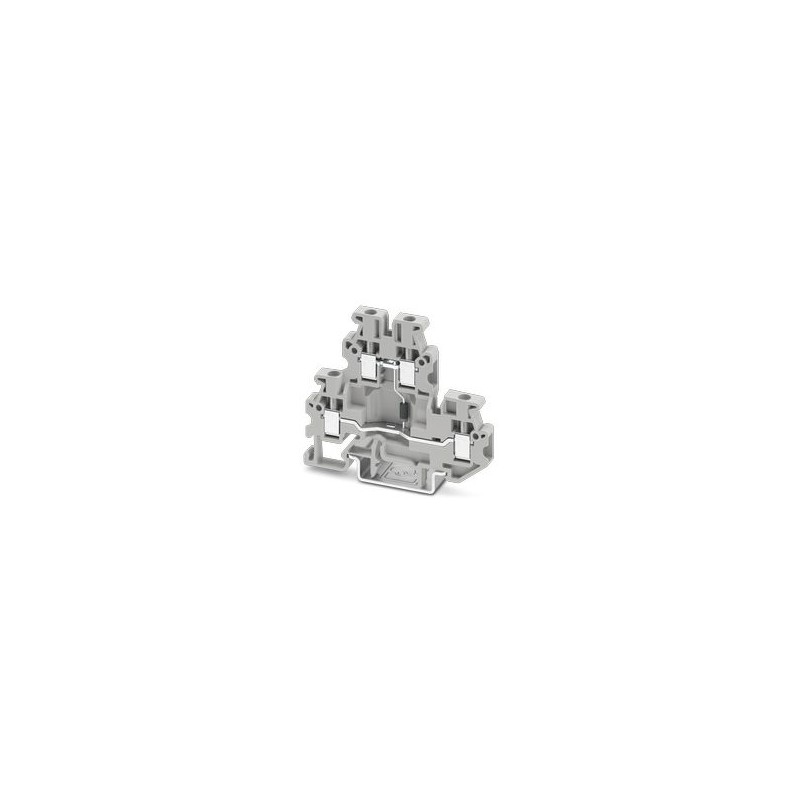

MUTTB 2,5-DIO/O-U 1066346 PHOENIX CONTACT Terminale per componenti, La corrente massima è determinata dal di..
MUTTB 2,5-DIO/O-U
1066346
PHOENIX_CONTACT
50
Terminale per componenti, La corrente massima è determinata dal diodo. Montato: diodo BY133G, tensione inversa: 1300 V, corrente limite costante: 0,5 A., con diodo integrato, tensione nominale: 500 V, corrente nominale: 0,5 A, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 2,5 mm², sezione: 0,2 mm² - 4 mm², montaggio: NS 15, NS 35/7,5, NS 35/15, colore: grigio
Componente morsetto componibile , La corrente massima è determinata dal diodo. Integrato: diodo BY133G, tensione di blocco: 1300 V, corrente limite permanente: 0,5 A., con diodo integrato, tensione nominale: 500 V, corrente nominale: 0,5 A, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 2,5 mm2, sezione: 0,2 mm2 - 4 mm2, montaggio: NS 15, NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > morsetto
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | La corrente massima è determinata dal diodo. Integrato: diodo BY133G, tensione di blocco: 1300 V, corrente limite permanente: 0,5 A. |
| Tipo di prodotto | Minimorsetto |
| N. poli | 2 |
| Numero collegamenti | 4 |
| Numero di file | 2 |
| Potenziali | 2 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 2,5 mm² |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Filettatura | M3 |
| Lunghezza del tratto da spelare | 7 mm ... 9 mm |
| Calibro a tampone | A3 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 4 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
| 2 conduttori con sezione identica AWG rigidi | 24 ... 16 (convertito secondo IEC) |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori con sezione identica AWG flessibili | 24 ... 16 (convertito secondo IEC) |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,2 mm² ... 1,5 mm² |
| Corrente nominale | 0,5 A |
| Corrente di carico massima | 0,5 A |
| Tensione nominale | 500 V |
| Sezione nominale | 2,5 mm² |
| Larghezza | 5,2 mm |
| Altezza | 63,5 mm |
| Profondità | 50,8 mm |
| Profondità su NS 15 | 50,5 mm |
| Profondità su NS 35/7,5 | 52,3 mm |
| Profondità su NS 35/15 | 59,8 mm |
| Colore | grigio |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 7,3 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Fissaggio sul supporto | |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 105 °C (Temperatura di esercizio massima per breve tempo, vedi RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| corrente nominale In (EF008250) | 0.5 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| modo di montaggio (EF000003) | guida DIN 15 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 63.5 mm |
| profondità (EF000049) | 50.5 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
