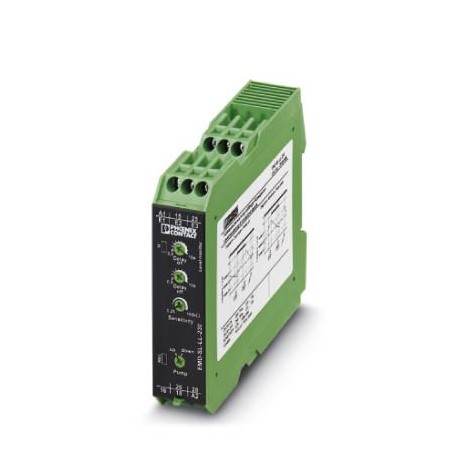

PHOENIX_CONTACT EMD-SL-LL-230 2885906 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMD-SL-LL-230 2885906 PHOENIX CONTACT Relais de surveillance

Référence: EMD-SL-LL-230

Code: 2885906

Fabricant: PHOENIX_CONTACT

Description:

Relais de surveillance
Relais de supervision pour le contrôle du niveau de charge des liquides conducteurs, surveillance minimale et maximale, tension d’alimentation 230 V AC, 2 contacts commutés

Catégories:

  • Relais > Relais de surveillance niveau / de remplissage
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 245,79 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2885906
Unité de conditionnement1 pcs
Page cataloguePage 271 (C-5-2017)
GTIN4046356144148
Poids par pièce (hors emballage)0,193 KGM
Numéro du tarif douanier85364900
Pays d'origineAT (Autriche)

Dimensions

Largeur22,5 mm
Hauteur90 mm
Profondeur113 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
-25 °C ... 40 °C (répond à UL 508)
Température ambiante (stockage/transport)-25 °C ... 70 °C

Données d'entrée

FonctionPompage (surveillance du minimum), évacuation (surveillance du maximum)
Temps de réarmement500 ms

Côté contact

Type de contact2 inverseurs exempts de potentiel
Tension de commutation maximale250 V AC (selon CEI 60664-1)
Puissance de coupure (charge ohmique) max.750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm)
1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm)
Fusible de sortie5 A (rapide)

Alimentation

Tension d'alimentation230 V AC -15 % ... +15 % AC

Généralités

Durée de vie mécaniqueenv. 2x 107cycles
Mode de fonctionnement100 % ED
Emplacement pour le montageindifférent
Conseils pour le montagesur profilé normalisé NS 35 selon EN 60715
Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
Catégorie de surtensionIII, isolation de base (selon EN 50178)
Type d'isolant boîtierPolyamide PA, autoextinguible
Colorisvert
Tension d'isolement assignée300 V (selon EN 50178)
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Caractéristiques de raccordement

Section de conducteur souple min.0,25 mm²
Section de conducteur souple max.2,5 mm²
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Section de conducteur rigide0,5 mm² ... 2,5 mm²
Section de conducteur souple0,25 mm² ... 2,5 mm²
Section conduct. AWG20 ... 14
Couple de serrage1 Nm

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2004/108/CE
EmissionEN 61000-6-3
ImmunitéEN 61000-6-2
Directive basse tensionConformité à la directive NSR 2006/95/CE
ConformitéConformité CE
UL, USA/CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2885906 Relais (EC001447)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'entrées d'électrode (EF003427)
Valeur de la caractéristique3
Nom de la caractéristiqueDélai de retardement du déclenchement min. réglable (EF008192)
Valeur de la caractéristique10 s
Nom de la caractéristiqueDélai de retardement du déclenchement max. admissible (EF008191)
Valeur de la caractéristique0.5 s
Nom de la caractéristiquePrincipe de mesure physique (EF008238)
Valeur de la caractéristiqueConducteur
Nom de la caractéristiqueSensibilité de réponse ajustable (EF003429)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique2
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique90 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique113 mm
