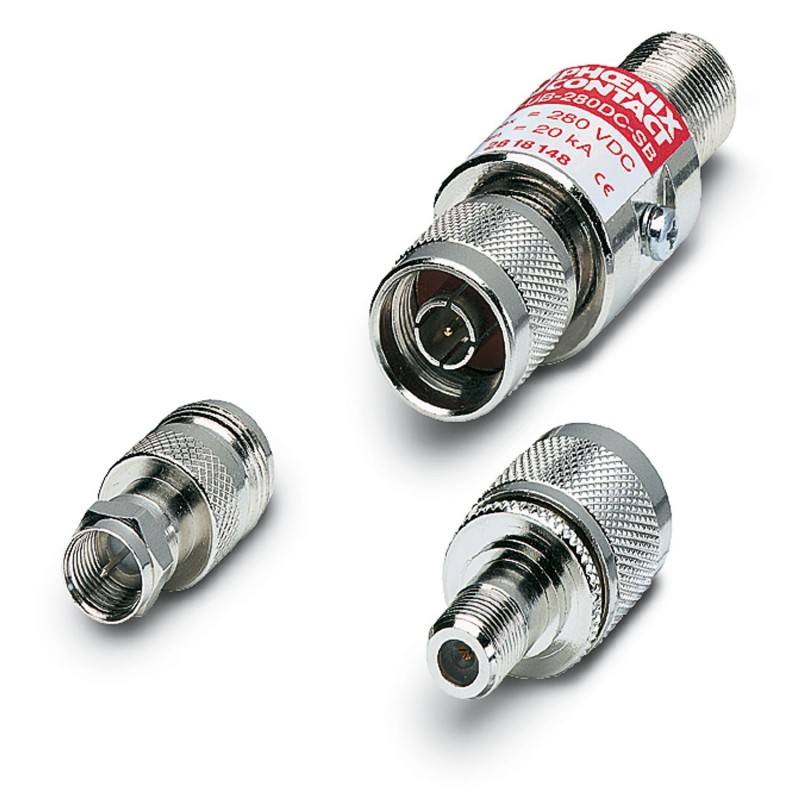

CF-UB-280DC-SB-SET 2839541 PHOENIX CONTACT Dispositif de protection antisurtension
CF-UB-280DC-SB-SET
2839541
PHOENIX_CONTACT
Dispositif de protection antisurtension
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2839541 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 171 (TT-2011) |
| GTIN | 4017918183172 |
| Poids par pièce (hors emballage) | 0,190 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 80 °C |
|---|---|
| Altitude | 2000 m |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Laiton nickelé |
|---|---|
| Coloris | nickel |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 280 V DC |
| 195 V AC | |
| Tension permanente maximale UC (brins-terre) | 280 V DC |
| 195 V AC | |
| Intensité nominale IN | 5 A (25 °C) |
| Courant utile de service IC pour UC | ≤ 1 µA |
| Courant nominal de décharge In (8/20)µs (fil-terre) | 20 kA |
| Courant nominal de décharge In (8/20)µs (fil-blindage) | 20 kA |
| Courant de choc cumulé (8/20) µs | 20 kA |
| Courant de choc cumulé (10/350) µs | 2,5 kA |
| Courant de décharge Imax (8/20) µs maximal (fil-terre) | |
| Courant de décharge Imax (8/20) µs maximal (fil-blindage) | 20 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 900 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 900 V |
| Niveau de protection Up (fil-terre) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| ≤ 900 V (C1 - 1 kV / 500 A) | |
| ≤ 1 kV (C3 - 25 A) | |
| Niveau de protection Up (fil-blindage) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| 900 V (C1 - 1 kV / 500 A) | |
| ≤ 1 kV (C3 - 25 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohm | > 2 GHz |
| Puissance RF autorisée Pmax pour VSWR=xx (système à 50 Ohm) | 700 W (VSWR = 1,1) |
| 200 W (VSWR = ∞) | |
| Capacité (fil-terre) | typ. 1,5 pF |
| Capacité asymétrique (blindage) | typ. 1,5 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Connecteur F |
|---|---|
| Type de raccordement IN | Connecteur mâle F |
| Type de raccordement OUT | Connecteur femelle F |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| Normes/prescriptions | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130807eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
