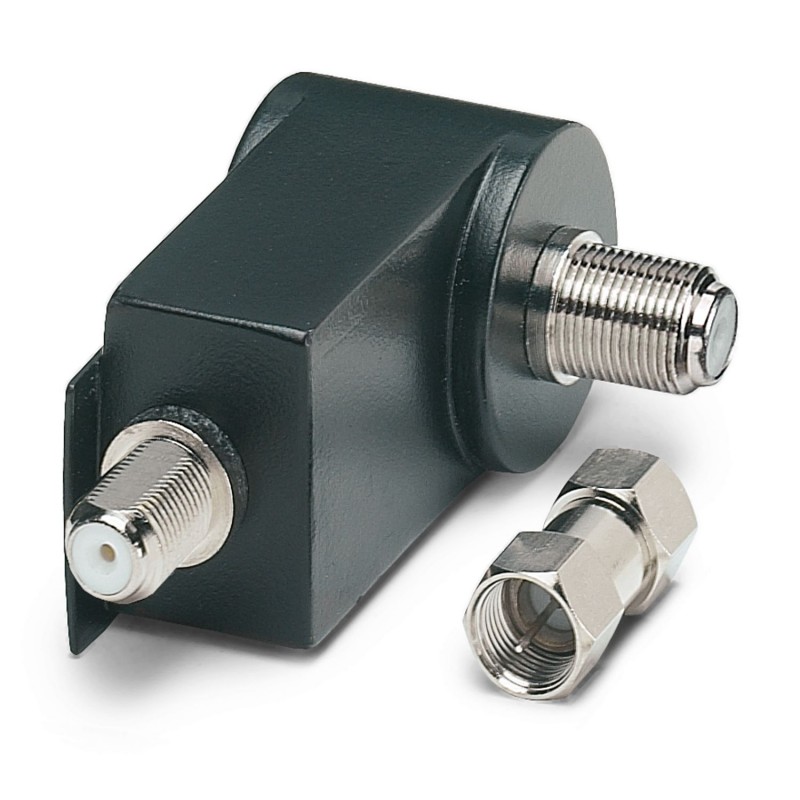

C-TV-SAT 2856993 PHOENIX CONTACT Adaptateur avec protection antisurtension pour entrées d'antennes avec conn..
C-TV-SAT
2856993
PHOENIX_CONTACT
Adaptateur avec protection antisurtension pour entrées d'antennes avec connecteur F.
Adaptateur avec protection contre les surtensions pour les entrées d’antenne avec connecteur F.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour installations émettrices/réceptrices |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Adaptateur |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | aucun |
| État de la gestion des données | |
| Révision de l'article | 10 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de raccordement | Connecteur F |
| Dessin coté |  |
| Largeur | 28 mm |
| Hauteur | 44 mm |
| Profondeur | 66 mm |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Shield/Earth Ground |
| Tension permanente maximale UC | 24 V DC |
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20) µs (fil-blindage) | 2,5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 0,5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 120 A |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 600 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 600 V |
| Tension résiduelle pour In (fil-blindage) | ≤ 30 V |
| Niveau de protection Up(fil-blindage) | ≤ 700 V (C2 - 4 kV / 2 kA) |
| ≤ 800 V (C2 - 5 kV/2,5 kA) | |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Perte d'insertion aE, asym. | typ. 0,5 dB (≤ 2,4 GHz / 75 Ω) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 75 Ω | > 3 GHz |
| Plage de fréquence | 4,7 MHz ... 2,5 GHz |
| Capacité asymétrique (blindage) | typ. 10 pF |
| Message protection antisurtension défectueuse | aucun |
| Courant de choc admissible (fil-blindage) | C2 - 4 kV / 2 kA |
| C2 - 5 kV / 2,5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Résistance au courant alternatif (fil-blindage) | 5 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-blindage) | < 3 s |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl) |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2012 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | 2013 |
| Normes/prescriptions | EN 50083 |
| Remarque | CLASS-A |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
