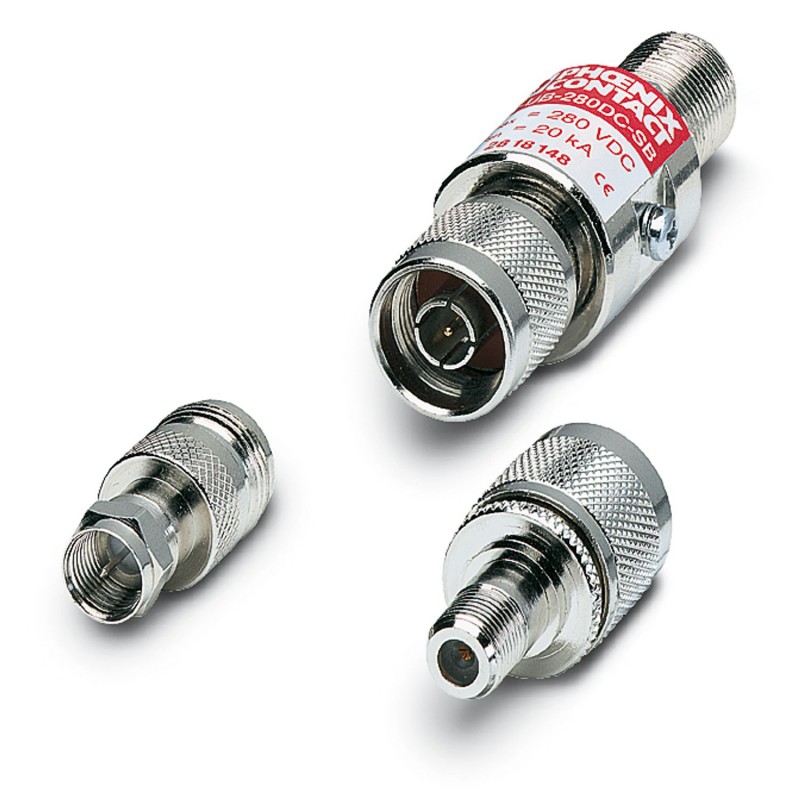

CF-UB-280DC-SB-SET 2839541 PHOENIX CONTACT Überspannungsschutzgerät
CF-UB-280DC-SB-SET
2839541
PHOENIX_CONTACT
Überspannungsschutzgerät
Zwischenstecker mit auswechselbarem Überspannungsschutz für koaxiale Signalschnittstellen. Anschluss: N-Connector Stecker-Buchse, mit Adapter N- auf F-Connector.
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Überspannungsschutz für Sende- und Empfangsanlagen |
| IEC-Prüfklasse | C2 |
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C2 |
| C3 | |
| D1 | |
| Bauform | Zwischenstecker |
| Meldung Überspannungsschutz defekt | keine |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart | F-Connector |
| Breite | 25 mm |
| Höhe | 25 mm |
| Tiefe | 72 mm |
| Material Dichtung | Silikon |
| Material Gehäuse | Messing vernickelt |
| Material Gehäuseoberfläche | Ni |
| Material Kontaktoberfläche | Au |
| Material Innenleiter | CuZn |
| Material Innenleiter-Oberfläche | Gold |
| Material Isolierkörper | PTFE |
| Material Federkontakt | CuSn |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Shield/Earth Ground |
| Höchste Dauerspannung UC | 280 V DC |
| 195 V AC | |
| Höchste Dauerspannung UC(Ader-Erde) | 280 V DC |
| 195 V AC | |
| Betriebswirkstrom ICbei UC | ≤ 1 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Erde) | 20 kA |
| Nennableitstoßstrom In(8/20) µs (Ader-Schirm) | 20 kA |
| Summenstoßstrom (8/20) µs | 20 kA |
| Summenstoßstrom (10/350) µs | 2,5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Schirm) | 20 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Schirm) | 100 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 900 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike | ≤ 900 V |
| Schutzpegel Up(Ader-Erde) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| ≤ 900 V (C1 - 1 kV / 500 A) | |
| ≤ 1 kV (C3 - 25 A) | |
| Schutzpegel Up(Ader-Schirm) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| 900 V (C1 - 1 kV / 500 A) | |
| ≤ 1 kV (C3 - 25 A) | |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Ansprechzeit tA (Ader-Schirm) | ≤ 100 ns |
| Grenzfrequenz fg (3 dB), asym. (Schirm) im 50 Ω-System | > 2 GHz |
| Zulässige HF-Leistung Pmaxbei VSWR=xx (50-Ohm-System) | 700 W (VSWR = 1,1) |
| 200 W (VSWR= ∞) | |
| Kapazität (Ader-Erde) | typ. 1,5 pF |
| Kapazität asymmetrisch (Schirm) | typ. 1,5 pF |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C |
| Höhenlage | 2000 m |
| VDE Anforderungsklasse | C2 |
| C3 | |
| D1 | |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | IEC 60664-1 |
| Normen Spezifikation Informationstechnik | |
| Normen/Bestimmungen | IEC 61643-21 |
| IEC 61643-21 | |
| Normen/Bestimmungen | IEC 61643-21/A1 |
| Hinweis | 2008 |
| Normen/Bestimmungen | EN 61643-21/A1 |
| Hinweis | 2009 |
| Montageart | Anschlussspezifisches Zwischenstecken |
