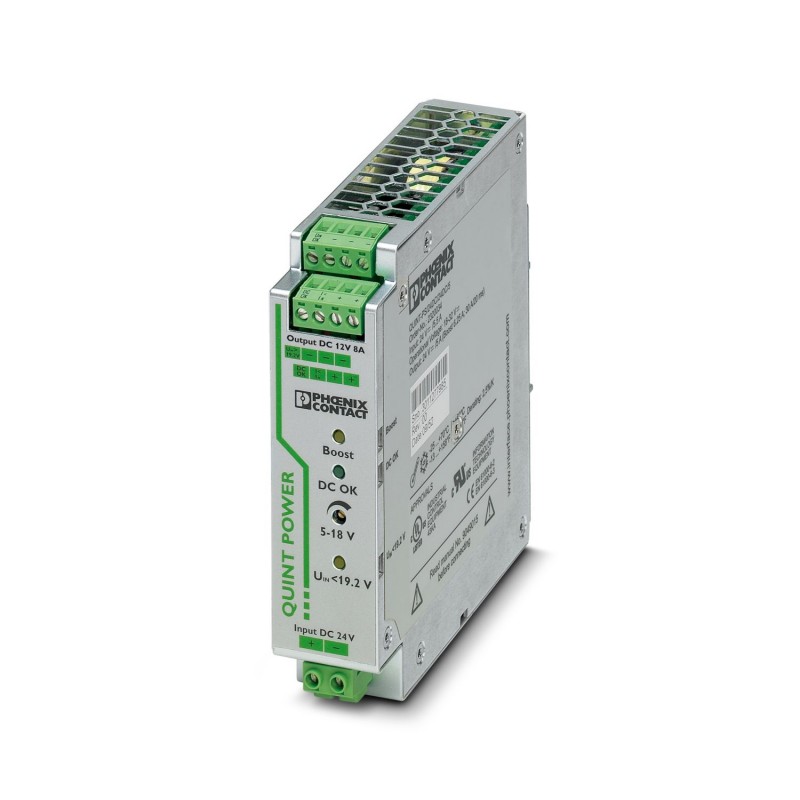

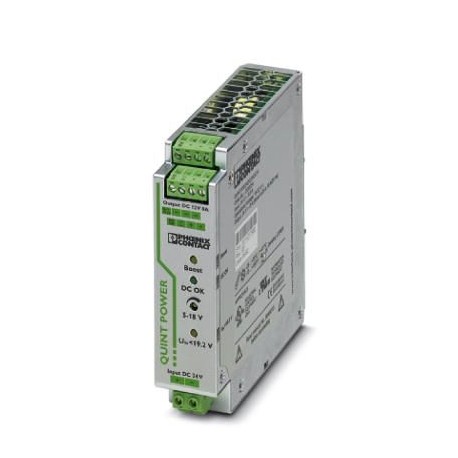

QUINT-PS/24DC/12DC/ 8 2320115 PHOENIX CONTACT Convertisseur DC/DC
QUINT-PS/24DC/12DC/ 8
2320115
PHOENIX_CONTACT
Convertisseur DC/DC
Transformateur DC/DC QUINT à commutation primaire pour montage sur rail avec technologie SFB (Selective Fuse Breaking), entrée : 24 V DC, sortie : 12 V DC/8 A
Convertisseur DC/DC QUINT à découpage primaire pour montage sur profilé avec technologie SFB (Selective Fuse Breaking), entrée : 24 V DC, sortie : 12 V DC / 8 A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Fonctionnement DC | |
| Plage de tension nominale d'entrée | 24 V DC |
| Plage de tension d'entrée | 18 V DC ... 32 V DC |
| Plage de tension d'entrée étendue en service | 14 V DC ... 18 V DC (en cours de fonctionnement, tenir compte du derating) |
| Plage de tension étendue | non |
| Plage de tension d'entrée DC | 18 V DC ... 32 V DC |
| 14 V DC ... 18 V DC (en cours de fonctionnement, tenir compte du derating) | |
| Type de tension de la tension d'alimentation | DC |
| Choc de courant d'appel | < 15 A (typique) |
| Intégrale de courant d'appel (I2t) | < 0,5 A2s |
| Durée de pontage en cas de panne de courant | > 10 ms (24 V DC) |
| Courant absorbé | 6 A (24 V, IBOOST) |
| Protection contre l'inversion de polarité | ≤ oui30 V DC |
| Circuit de protection | Protection contre les transitoires; Varistance |
| Fusible d'entrée | 15 A (interne (protection fine)) |
Données de sortie
| Rendement | > 90 % |
| Caractéristique de sortie | U/I |
| Tension de sortie nominale | 12 V DC ±1 % |
| Plage de réglage de la tension de sortie (USet) | 5 V DC ... 18 V DC (> 12 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 8 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 10 A (-25 °C ... 40 °C permanents, UOUT= 12 V DC) |
| Selective Fuse Breaking (ISFB) | 48 A (12 ms) |
| Déclenchement magnétique de fusible | B2 / B4 / C2 |
| Déclassement | 60 °C ... 70 °C (2,5 %/K) |
| Résistance à l'alimentation de retour | 25 V DC |
| Protection contre la surtension à la sortie (OVP) | < 25 V DC |
| Charge capacitive max. | Illimité |
| Limitation de courant active | 15 A |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 20 mVCC |
| Protection contre les courts-circuits | oui |
| Puissance de sortie | 96 W |
| Pointes de commutation charge nominale | < 10 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | 2 W |
| Puissance dissipée charge nominale max. | 10,5 W |
| Temps d'établissement | < 2 ms (UOUT(10 % ... 90 %)) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Signal: DC-OK, active | |
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Plage de tension de commutation | 12 V DC |
| Courant d'appel maximum | < 20 mA (protection contre les courts-circuits) |
| Signal: POWER BOOST, active | |
| Description de la sortie | IOUT< IN: Signal « high » |
| Plage de tension de commutation | 12 V DC |
| Courant d'appel maximum | < 20 mA (protection contre les courts-circuits) |
| Signal: UINOK, actif | |
| Description de la sortie | UIN> 19,2 V : signal High |
| Plage de tension de commutation | 12 V DC |
| Courant d'appel maximum | ≤ 20 mA (protection contre les courts-circuits) |
Caractéristiques de raccordement
| Entrée | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Signalisation
| Modes de signalisation | LED |
| sortie de couplage active | |
| Contact de relais | |
| Sortie de signal: DC-OK, active | |
| Affichage d'état | LED verte « DC OK » |
| Coloris | vert |
| Sortie de signal: POWER BOOST, active | |
| Affichage d'état | LED « BOOST » jaune / IOUT> IN: LED allumée |
| Coloris | jaune |
| Informations sur l'affichage d'état | LED on |
| Sortie de signal: UINOK, actif | |
| Affichage d'état | LED "UIN< 19,2 V" jaune / UIN< 19,2 V DC : LED allumée |
| Coloris | jaune |
| Informations sur l'affichage d'état | LED on |
Propriétés électriques
| Nombre de phases | 1,00 |
| Tension d'isolement entrée / sortie | 1,5 kV (homologation du type) |
| 1 kV (Contrôle individuel) | |
| 1 kV (homologation du type) |
Propriétés du produit
| MTBF (IEC 61709, SN 29500) | > 843000 h (40 °C) |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
Dimensions
| Largeur | 32 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm (≤ 70 °C) |
| Distance de montage à droite/gauche (active) | 15 mm / 15 mm (≤ 70 °C) |
| Distance de montage en haut/en bas | 50 mm / 50 mm (≤ 70 °C) |
| Distance de montage en haut/en bas (active) | 50 mm / 50 mm (≤ 70 °C) |
| Autre montage possible | |
| Largeur | 122 mm |
| Hauteur | 130 mm |
| Profondeur | 35 mm |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN<50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Protégée par vernis | non |
Indications sur les matériaux
| Matériau du boîtier | Métallique |
| Version du boîtier | Aluminium (AlMg3) |
| Modèle de capot | Tôle d'acier galvanisée, exempte de chrome (VI) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, essai de type : mise en marche à -40 °C) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Température ambiante (type de démarrage testé) | -40 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normes et spécifications
| Applications ferroviaires | EN 50121-4 |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
Homologations
| Homologation construction navale | DNV GL (EMC B) |
| Homologations UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | 8 kV (Sévérité de contrôle 4) |
| Décharge dans l'air | 15 kV (Sévérité de contrôle 4) |
| Remarque | Critère A |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1 GHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 2 GHz ... 3 GHz |
| Intensité de champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Sortie | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Signal | 2 kV (Sévérité de contrôle 4 - asymétrique) |
| Remarque | Critère A |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Sortie | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Signal | 1 kV (Sévérité de contrôle 2 - asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| E/S/A | asymétrique |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V (Sévérité de contrôle 3) |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| 1ere tension de sortie (EF006792) | 5 V |
| Courant de sortie max. 1 (EF008284) | 10 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 12 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 8 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée CC (EF007078) | 18 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance dissipée (EF003034) | 96 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 32 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 125 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320115-QUINT-PS/24DC/12DC/ 8 | 131 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
