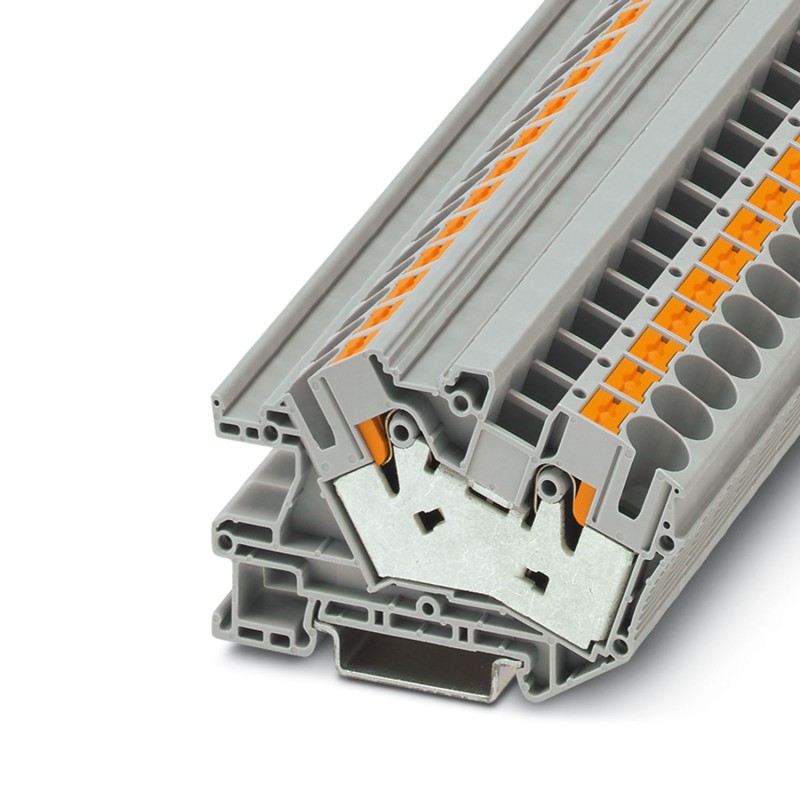

PTI 16/S 3214029 PHOENIX CONTACT Bloc de jonction d'installation
PTI 16/S
3214029
PHOENIX_CONTACT
50
Bloc de jonction d'installation
Bornier, tension nominale : 500 V, courant nominal : 76 A, Raccord enfichable, 1er étage, Section dimensionnelle : 16 mm², section : 0,5 mm² - 16 mm², classe d’installation : NS 35/7.5, NS 35/15, couleur : gris
Bloc de jonction d'installation, tension nominale: 500 V, intensité nominale: 76 A, Raccordement Push-in, 1er étage, Section de référence: 16 mm2, section : 0,5 mm2 - 16 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Blocs de jonction > Borne multi-étage
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Bloc de jonction d'installation |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 2,43 W |
Caractéristiques de raccordement
| Fonction PEN | oui |
| Nombre de raccordements par étage | 2 |
| Section nominale | 16 mm² |
| 1er étage | |
| Longueur à dénuder | 18 mm |
| Gabarit | A6 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section du conducteur AWG | 24 ... 6 (conversion selon CEI) |
| Section de conducteur souple | 0,5 mm² ... 16 mm² |
| Section de conducteur souple [AWG] | 20 ... 6 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 16 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 16 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 1,5 mm² ... 4 mm² |
| Int. nom. | 76 A |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Tension nominale | 500 V |
| Section nominale | 16 mm² |
| 1er étage Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 1 mm² ... 16 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 4 mm² ... 16 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 2,5 mm² ... 16 mm² |
Dimensions
| Largeur | 10,2 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 77,7 mm |
| Profondeur | 49,6 mm |
| Profondeur sur NS 35/7,5 | 51,1 mm |
| Profondeur sur NS 35/15 | 58,6 mm |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Contrôles électriques
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 7,3 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 16 mm² | 1,92 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
Contrôles mécaniques
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35 |
| Force d'essai, valeur de consigne | 5 N |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,5 mm2/0,3 kg |
| 16 mm2/2,9 kg | |
| Résultat | Essai réussi |
Conditions environnementales et de durée de vie
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
Montage
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Type de montage (EF000003) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 10.15 mm |
| Hauteur (EF000040) | 77.65 mm |
| Profondeur (EF000049) | 49.6 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur de base (EF002671) | Gris |
| Avec fonction PE (EF002672) | Non |
