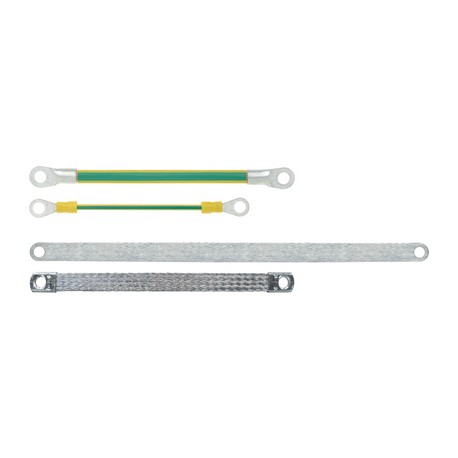

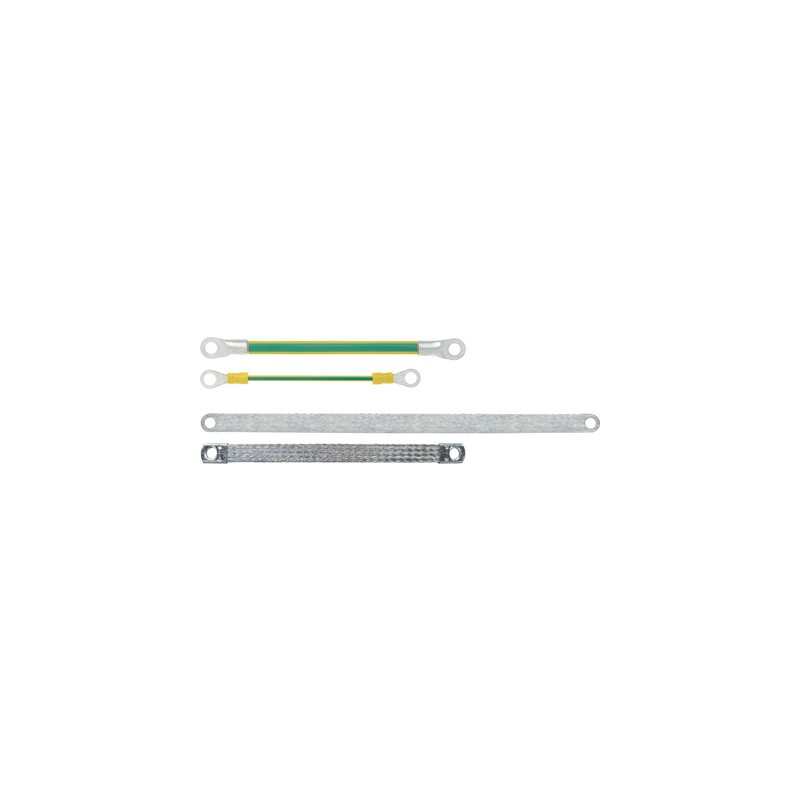

4571133 1x16/M8/200mm LAPP Brides de mise à la terre / brides plates

Applications

• Fabrication d`armoire de distribution
• La mesure de sécurité de protection/terre est régie par la norme
• Les parties métalliques fixes et mobiles comme les portes d'armoires de distribution doivent être reliées à la terre

Particularités

• Longueurs données pour vis M6 et M8

Homologations / références de la norme

Constitution du produit

• Tresses de mise à la terre :
  - Ame à brins en cuivre nu
  - Isolant à base de PVC
  - Confection avec cosses rondes
• Brides plates de mise à la terre équipées aux extrémités soudées :
  - Ame à brins en cuivre étamé
  - Extrémités soudées
• Brides plates de mise à la terre équipées de cosses :
  - Ame à brins en cuivre étamé
  - Confectionnés avec cosses de contact pressées

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000490
• ETIM Classe 5.0 - Description : Accessoires pour mise à la terre et éclairage

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000490
• ETIM 6.0 Classe-Description : Accessoires pour la mise à la terre et la protection contre la foudre

Code d'identification du conducteur

• Tresses de mise à la terre confectionnées
  vert/jaune

Constitution de l'âme

• Brides de mise à la terre confectionnées
  IEC 60 228 classe 6
  Brides plates de mise à la terre confectionnées
  IEC 60 228 classe 6, étamées
• À brins superfins

Rayon de courbure minimum

• Brides de mise à la terre confectionnées
  7 x diamètre extérieur
  Brides plates de mise à la terre confectionnées
  5 x diamètre extérieur

Tension d'essai

• Tresses de mise à la terre confectionnées
  2500 V

Plage de température

• Tresses de mise à la terre confectionnées
  -30°C à +70°C
  Brides plates de mise à la terre
  -5 °C à +70 °C
