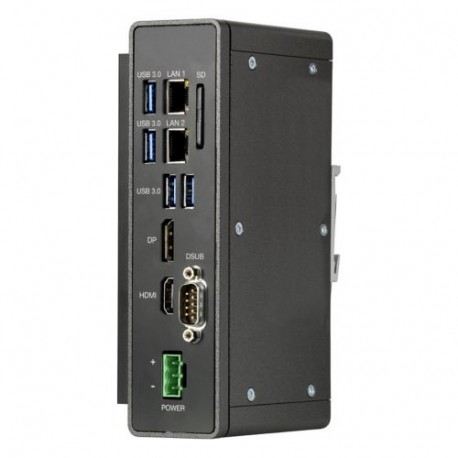

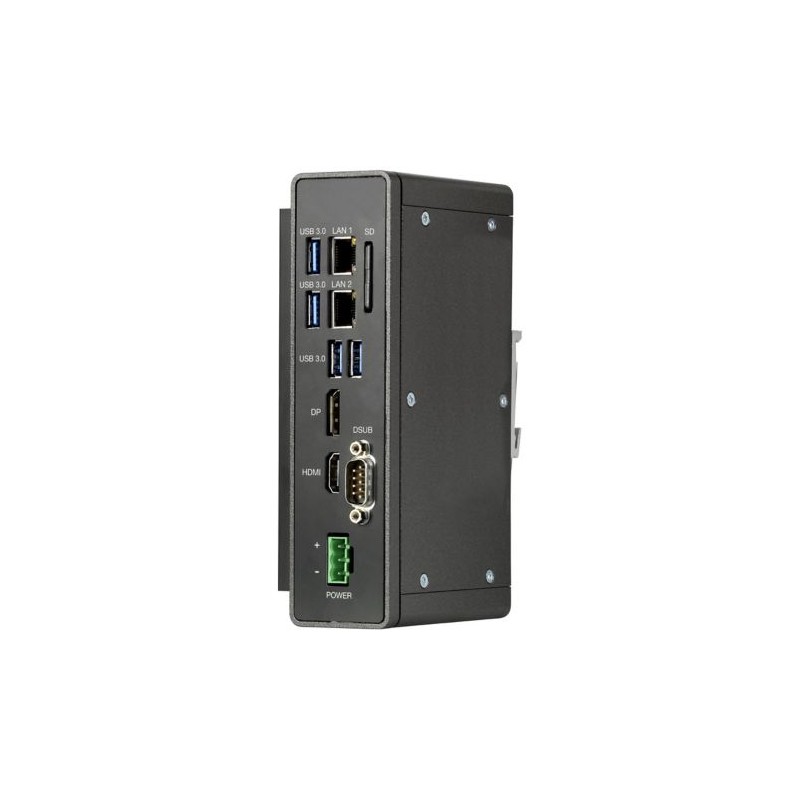

XP-504-BOXPC-A10-A00-2B EP-400011 EATON ELECTRIC PC Box avec Galileo Runtime

0/5 - 0 Opiniones

Référence XP-504-BOXPC-A10-A00-2B

Code EP-400011

Fabricant: EATON-MOELLER

Description:

PC Box avec Galileo Runtime

PC industriel

Plus de détails

Catégories:

Terminaux tactiles IHM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

En savoir plus

▲

PC industriel

Gamme de livraison

Gamme

Solutions de visualisation XP

Gamme

IPC XP-504

Autres appareils de la gamme

Boîtier PC

Fonction

PC industriel

Description

Boîtier PC, PC industriel pour le montage sur rail DIN ou le montage mural
jusqu’à deux boîtiers de distribution série XP-504 peuvent être connectés

caractéristiques communes de la gamme

Processeur DualCore 1,60 GHz
processeur graphique performant
8 GB RAM
64 GB mSATA
Carte SD 8 Go

Configuration verticale

oui (T max.+ 45°C)

Version

Boîtier en tôle revêtue par poudre, dissipateur thermique en aluminium

Système d'exploitation

Windows 10 Enterprise LTSC

Licence automate WL

non disponible chez Eaton

Coupons de licence pour interfaces embarquées

non nécessaire

Interfaces intégrées

2 x Ethernet 1000/100/10 Mbps
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI

Utilisation

Réalisation

Emplacements

pour carte SD : 1

Carte mémoire automation

en option avec carte SD -> Code 181638

Modules de communication débrochables (en option)

non

Caractéristiques techniques

Système

Processeur

Intel Atom E3950, QuadCore

Mémoire interne

64 GB mSATA

Mémoire externe

SD-Karte Typ: SD oder SDHC nach SDA Spezifikation 2.0, mind. 8 GB

Refroidissement

Refroidissement sans ventilateur du processeur, refroidissement entièrement passif par convection naturelle, dissipateur thermique en aluminium dans le boîtier, ailettes de refroidissement couvrant une surface importante dans le boîtier

Durée de sauvegarde par piles de l'horloge temps réelPile (durée de vie)

austauschbar durch Service, Lithium Panasonic BR2032 (3V, 190mAh) für BIOS, typisch 5 Jahre

Durée de sauvegarde par piles de l'horloge temps réelDurée de sauvegarde (hors tension)

5 ans en moyenne

Etude

Logiciel de visualisation

Galileo ou 3rd party

Licence automate WL

non disponible chez Eaton

Système d'exploitation

Windows 10 Enterprise LTSC

Interfaces, communication

Interfaces intégrées

2 x Ethernet 1000/100/10 Mbps
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI

USB maître

4 x USB 3.0

Emplacements

pour carte SD : 1

Ethernet

1000/100/10 Mbps

Alimentation

Tension assignée d'emploi

24 V DC SELV/PELV & NEC Class 2 / LPS / Limited Energy

tension admissible

12 - 32 V DC

Consommation [I]

1.3 A at 24 V (31.2 W max) A

Généralités

Constitution du boîtier

Boîtier en aluminium stable mécaniquement

Encombrements (L x H x P)

55 x 170 x 92.3 mm

montage encastré

Abstand: B x H x T ≥ 50 mm (1.97")
Installation à la verticale sur rail de montage conformément à la norme CEI/EN 60715 ; montage possible sur rail DIN de 35 mm à l’aide d’un collier de fixation
Installation horizontale et verticale avec platines de montage, fixées au mur à l’aide de vis M4

Poids

1.15 kg

Degré de protection (IEC/EN 60529, EN50178, VBG4)

IP20

HomologationsHomologations

HomologationsCertificat

CE, UKCA

Conformité aux normes et directivesCEM

Selon directive 2004/108/EG

Conformité aux normes et directivesEmission de perturbations

Conformité aux normes EN 55022:2010 classe A et EN 61000-6-4:2007

Chute libre, appareil emballé

gemäß ICE/EN 60068-2-32 m

RoHS

conforme

Conditions d'environnement

Résistance climatiquePression de l'air (service)

795 - 1080 hPa

TempératureStockage/transport [ϑ]

-20 - +60 °C

TempératureTempérature d’emploi min.

0 °C

TempératureTempérature d’emploi max.

+45 °C

Relative de l'air admissibleCondensation

sans condensation

Relative de l'air admissibleHumidité relative

10 à 90%, sans condensation

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Puissance dissipée statique, dépendante du courant [P_vs]

31.2 W

Température d’emploi min.

0 °C

Température d’emploi max.

+45 °C

Degré de protection

IP20

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion

Les exigences de la norme produit sont respectées.

10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe

Les exigences de la norme produit sont respectées.

10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale

Les exigences de la norme produit sont respectées.

10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle

Les exigences de la norme produit sont respectées.

10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV

Sur demande

10.2 Résistance des matériaux et des pièces10.2.5 Elevation

Ne concerne pas les coffrets sans dispositif de levage.

10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc

Sans objet du fait que l'ensemble de l'appareillage doit être évalué.

10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions

Les exigences de la norme produit sont respectées.

10.3 Degré de protection des enveloppes

Les exigences de la norme produit sont respectées.

10.4 Distances d'isolement et lignes de fuite

Les exigences de la norme produit sont respectées.

10.5 Protection contre les chocs électriques
