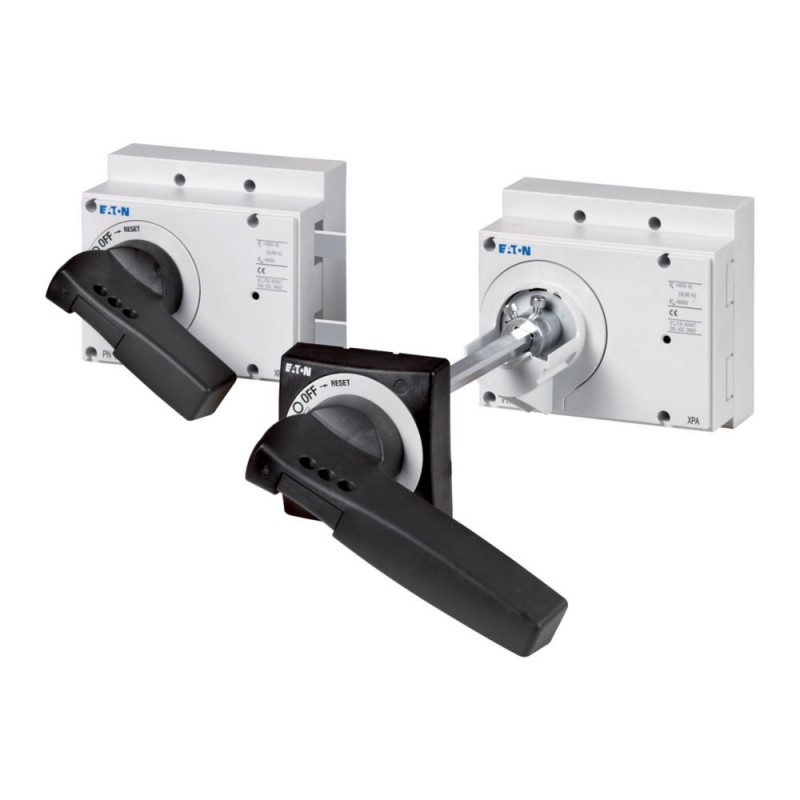

PN3-XPA 283473 Y7-283473 EATON ELECTRIC Commande en parallèle Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PN3-XPA 283473 Y7-283473 EATON ELECTRIC Commande en parallèle

PN3-XPA

283473

Y7-283473

EATON-MOELLER

Commande en parallèle

PN3-XPA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Paralleling mechanism, 3

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : actionnement simultané de 2 interrupteurs-sectionneurs PN du même type montés côte à côte. Non approuvé UL/CSA. 1 × poignée rotative sur l’interrupteur (non verrouillable) incluse en standard. 1 x poignée rotative d’accouplement de porte (non verrouillable) incluse en standard. ne convient pas pour une utilisation comme interrupteur principal peut être utilisé pour : PN3(-4) + PN3(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $335.05
Prix unitaire: $335.05
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM mounting accessory
Catalog Number
283473
Model Code
PN3-XPA
EAN
4015082834739
Product Length/Depth
320 mm
Product Height
60 mm
Product Width
105 mm
Product Weight
1.2 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Type
AccessoryAccessory, otherParalleling mechanism
Special features
Simultaneous actuation of 2 PN switch-disconnectors of the same type mounted side-by-sidenot UL/CSA approved
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
PN3
Used with
PN3(-4) + PN3(-4)
Suitable for
Switch disconnector
Power circuit breaker
Degree of protection / NEMA enclosure type
Other

ETIM for 283473 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) Autre
