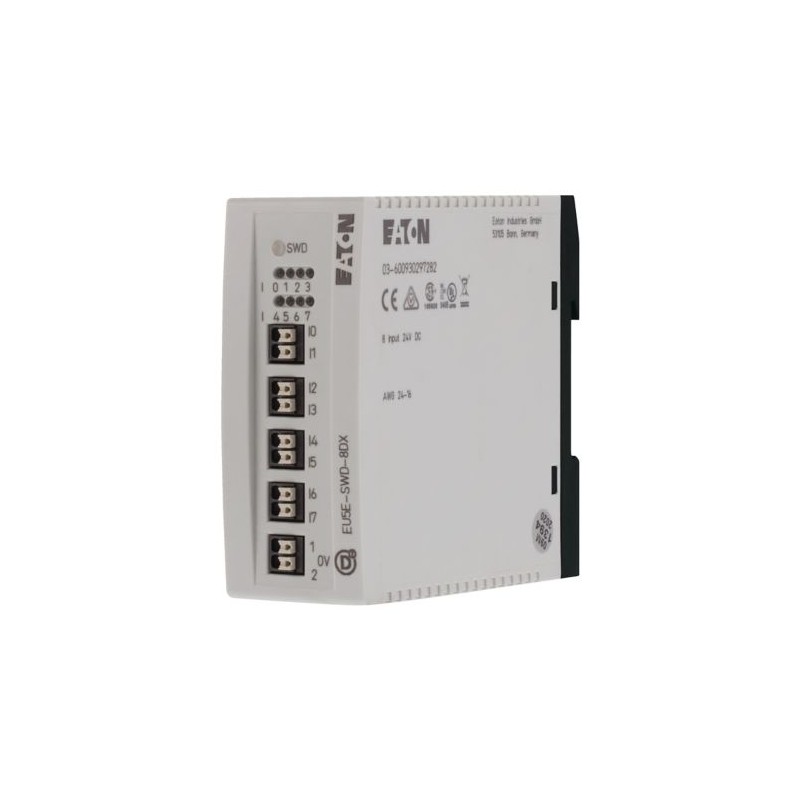

EU5E-SWD-8DX 116381 Y7-116381 EATON ELECTRIC Module d'entrée/sortie, SmartWire-DT, 24V DC, 8 entr. TOR
EU5E-SWD-8DX
116381
Y7-116381
EATON-MOELLER
Module d'entrée/sortie, SmartWire-DT, 24V DC, 8 entr. TOR
EU5E-SWD-8DX
Eaton EU5E I/O module, SmartWire-DT, 24 V DC, 8DI
Esclave SmartWire-DT pour la connexion de signaux d’entrée numériques, réglage automatique de l’adresse, module avec 8 entrées numériques 24VDC, connexion avec bornes enfichables de type pince
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Smartwire Darwin
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton EU5E Accessory Input module
Catalog Number
116381
Model Code
EU5E-SWD-8DX
EAN
4015081161119
Product Length/Depth
102 mm
Product Height
90 mm
Product Width
35 mm
Product Weight
0.09 kg
Certifications
CSA Class No.: 3211-07
UL
CSA
CSA File No.: 2324643
IEC/EN 61131-2
UL Category Control No.: NKCR
UL File No.: E29184
UL
CSA
CSA File No.: 2324643
IEC/EN 61131-2
UL Category Control No.: NKCR
UL File No.: E29184
Features & Functions
Electric connection type
Flat plug-in connection
Features
Fieldbus connection over separate bus coupler possible
Functions
For connection of digital I/O signals
General
Current consumption
16 mA, SmartWire-DT network
Degree of protection
IP20
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Wall mounting/direct mounting
Rail mounting possible
Wall mounting/direct mounting
Rail mounting possible
Overvoltage category
II
Pollution degree
2
Product category
SmartWire-DT slave
Terminal capacity
0.25 - 1.5 mm² (24 - 16 AWG), flexible with ferrule, Terminal for I/O sensor
0.2 - 1.5 mm² (AWG 24 - 16), solid, Terminal for I/O sensor
0.2 - 1.5 mm² (AWG 24 - 16), solid, Terminal for I/O sensor
Type
Digital modules
Voltage type
DC
Ambient conditions, mechanical
Constant acceleration
1 g, 8.4 - 150 Hz, according to IEC/EN 61131-2, Vibrations
Constant amplitude
3,5 mm, 5 - 8.4 Hz, according to IEC/EN 61131-2, Vibrations
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
0.3 m
Mounting position
As required
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C
Climatic proofing
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Damp heat, constant, to IEC 60068-2-3
Environmental conditions
Condensation: prevent with appropriate measures
Operating temperature - min
-25 °C
Operating temperature - max
55 °C
Relative humidity
5 - 95 % (non-condensing, IEC/EN 60068-2-30)
Electro magnetic compatibility
Air discharge
8 kV, according to IEC 61131-2, level 3, ESD
Burst impulse
1 kV, Signal cable, according to IEC/EN 61131-2, Level 3
2 kV, Supply cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
2 kV, Supply cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
Contact discharge
4 kV, according to IEC/EN 61131-2, Level 2, ESD
Electromagnetic fields
10 V/m at 80 - 1000 MHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
Radiated RFI
10 V (IEC/EN 61131-2:2008, Level 3)
Radio interference class
Class A (EN 55011)
Surge rating
1 kV, Surge I/O cables, Surge (IEC/EN 61131-2:2008, Level 1), EMC
Electrical rating
Input current
4 mA (at 24 V DC, Digital inputs)
Input current at signal 1
4 mA
Output current
0 A
Power loss
1 W
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Supply voltage at DC - max
28.8 VDC
Communication
Connection to SmartWire-DT
Yes
Connection type
Push in terminals, Supply and I/O sensor
Connection plug: external device plug SWD4-8SF2-5, SmartWire-DT
Plug, 8-pole, SmartWire-DT
Connection plug: external device plug SWD4-8SF2-5, SmartWire-DT
Plug, 8-pole, SmartWire-DT
Data transfer rate
250 kBit/s, SmartWire-DT
Setting automatically
Setting automatically
LED indicator
Status indication of SmartWire-DT network: Green LED
Status indication of input: Yellow LED
Status indication of input: Yellow LED
Protocol
Other bus systems
Station
SmartWire-DT slave, SmartWire-DT network
Input/Output
Input delay
< 0.2 ms
Limit value type 1
High: > 15 V DC
Low: < 5 V DC
Low: < 5 V DC
Number of inputs (digital)
8
Number of outputs (digital)
0
Safety
Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Inputs for SmartWire-DT: yes
Design verification
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | DC |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | false |
| Sorties numériques configurables (EF008520) | false |
| Courant d'entrée au signal 1 (EF001428) | 4 mA |
| Tension admissible à l'entrée (EF007554) | 20.4 V |
| Type de tension d'entrée (EF003033) | DC |
| Type de sortie numérique (EF003601) | None |
| Courant de sortie (EF003202) | 0 A |
| Tension admissible à la sortie (EF007553) | 0 V |
| Type de tension de sortie (EF008222) | DC |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | false |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | false |
| supporte le protocole pour EtherCAT (EF017564) | false |
| Protocole pris en charge pour TCP/IP (EF003050) | false |
| Protocole pris en charge pour PROFIBUS (EF003052) | false |
| Protocole pris en charge pour CAN (EF003053) | false |
| Protocole pris en charge pour INTERBUS (EF003054) | false |
| Protocole pris en charge pour ASI (EF003051) | false |
| Protocole pris en charge pour KNX (EF003055) | false |
| Protocole pris en charge pour Modbus (EF003057) | false |
| Protocole pris en charge pour Data-Highway (EF003058) | false |
| Protocole pris en charge pour DeviceNet (EF003059) | false |
| Protocole pris en charge pour SUCONET (EF003060) | false |
| Protocole pris en charge pour LON (EF003017) | false |
| Protocole pris en charge pour PROFINET IO (EF007525) | false |
| Protocole pris en charge pour PROFINET CBA (EF007524) | false |
| Protocole pris en charge pour SERCOS (EF006657) | false |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | false |
| Protocole pris en charge pour EtherNet/IP (EF007521) | false |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | false |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | false |
| Protocole pris en charge pour PROFIsafe (EF007526) | false |
| Protocole pris en charge pour SafetyBUS p (EF007527) | false |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | true |
| Standard radio Bluetooth (EF007178) | false |
| Standard radio WLAN 802.11 (EF007179) | false |
| Standard radio GPRS (EF008523) | false |
| Standard radio GSM (EF008524) | false |
| Standard radio UMTS (EF008525) | false |
| Maître IO-Link (EF007298) | false |
| Composants système (EF004118) | true |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Flat plug-in connection |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | true |
| Montage possible sur barres profilées (EF003972) | true |
| Montage mural/direct possible (EF007020) | true |
| Encastrement frontal possible (EF007016) | false |
| Montage sur rack possible (EF007018) | false |
| Adapté aux fonctions de sécurité (EF001597) | false |
| SIL conformément à IEC 61508 (EF009889) | None |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | None |
| Matériel associé (Ex ia) (EF004141) | false |
| Matériel associé (Ex ib) (EF004142) | false |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | None |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | None |
| certifié pour zone à risque UL classe I (EF017622) | false |
| certifié pour zone à risque UL classe II (EF017625) | false |
| certifié pour zone à risque UL classe III (EF017627) | false |
| certifié pour zone à risque UL division 1 (EF017628) | false |
| certifié pour zone à risque UL division 2 (EF017629) | false |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | false |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | false |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | false |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | false |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | false |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | false |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | false |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 102 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU5E-SWD-8DX Y7-116381 116381 ES_172560.pdf | 984 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
