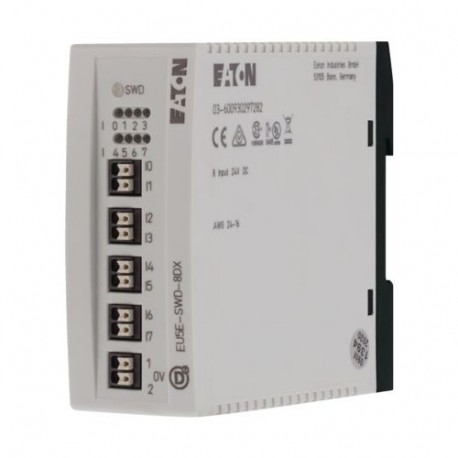

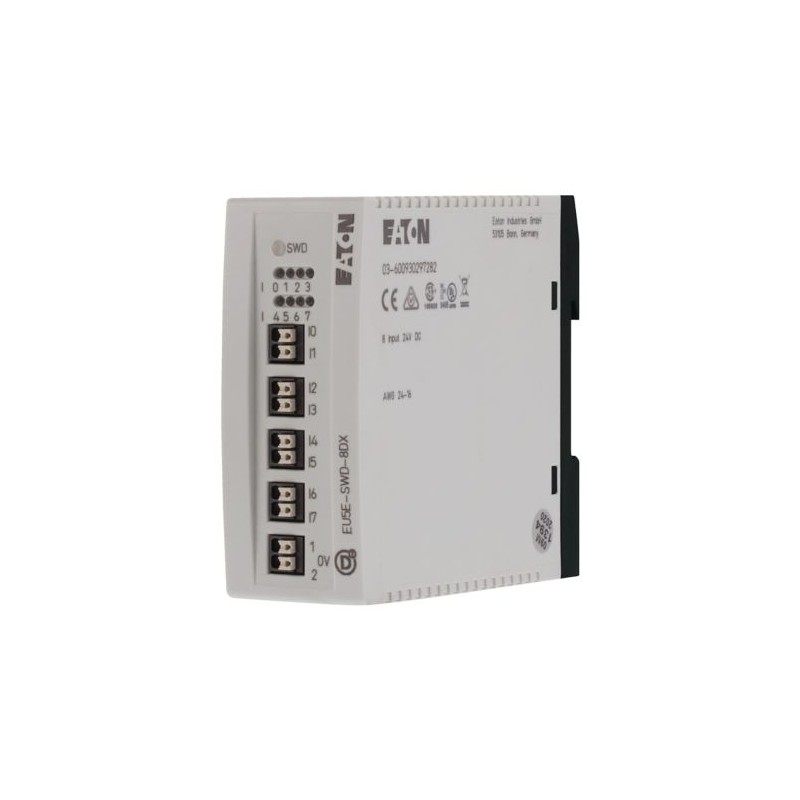

EU5E-SWD-8DX 116381 Y7-116381 EATON ELECTRIC Módulo SWDT IP20 8 Entradas digitales
EU5E-SWD-8DX
116381
Y7-116381
EATON-MOELLER
Módulo SWDT IP20, 8 Entradas digitales
Eaton EU5E I/O module, SmartWire-DT, 24 V DC, 8DI
Esclavo SmartWire-DT para la conexión de señales de entrada digitales, ajuste automático de direcciones, módulo con 8 entradas digitales de 24VDC, conexión con terminales push-in tipo pinza
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Smartwire Darwin
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
Product Name
Eaton EU5E Accessory Input module
Catalog Number
116381
EAN
4015081161119
Product Length/Depth
102 mm
Product Height
90 mm
Product Width
35 mm
Product Weight
0.09 kg
Certifications
CSA Class No.: 3211-07
UL
CSA
CSA File No.: 2324643
IEC/EN 61131-2
UL Category Control No.: NKCR
UL File No.: E29184
UL
CSA
CSA File No.: 2324643
IEC/EN 61131-2
UL Category Control No.: NKCR
UL File No.: E29184
Model Code
EU5E-SWD-8DX
Características y funciones
Electric connection type
Flat plug-in connection
Features
Fieldbus connection over separate bus coupler possible
Functions
For connection of digital I/O signals
General
Current consumption
16 mA, SmartWire-DT network
Degree of protection
IP20
Mounting method
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Wall mounting/direct mounting
Rail mounting possible
Wall mounting/direct mounting
Rail mounting possible
Overvoltage category
II
Pollution degree
2
Product category
SmartWire-DT slave
Terminal capacity
0.25 - 1.5 mm² (24 - 16 AWG), flexible with ferrule, Terminal for I/O sensor
0.2 - 1.5 mm² (AWG 24 - 16), solid, Terminal for I/O sensor
0.2 - 1.5 mm² (AWG 24 - 16), solid, Terminal for I/O sensor
Type
Digital modules
Voltage type
DC
Condiciones ambientales y mecánicas
Constant acceleration
1 g, 8.4 - 150 Hz, according to IEC/EN 61131-2, Vibrations
Constant amplitude
3,5 mm, 5 - 8.4 Hz, according to IEC/EN 61131-2, Vibrations
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
0.3 m
Mounting position
As required
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts
Condiciones climáticas ambientales
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C
Climatic proofing
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Damp heat, constant, to IEC 60068-2-3
Environmental conditions
Condensation: prevent with appropriate measures
Operating temperature - min
-25 °C
Operating temperature - max
55 °C
Relative humidity
5 - 95 % (non-condensing, IEC/EN 60068-2-30)
Compatibilidad electromagnética
Air discharge
8 kV, according to IEC 61131-2, level 3, ESD
Burst impulse
1 kV, Signal cable, according to IEC/EN 61131-2, Level 3
2 kV, Supply cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
2 kV, Supply cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
Contact discharge
4 kV, according to IEC/EN 61131-2, Level 2, ESD
Electromagnetic fields
10 V/m at 80 - 1000 MHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
Radiated RFI
10 V (IEC/EN 61131-2:2008, Level 3)
Radio interference class
Class A (EN 55011)
Surge rating
1 kV, Surge I/O cables, Surge (IEC/EN 61131-2:2008, Level 1), EMC
Especificaciones eléctricas
Input current
4 mA (at 24 V DC, Digital inputs)
Input current at signal 1
4 mA
Output current
0 A
Power loss
1 W
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Supply voltage at DC - max
28.8 VDC
Comunicación
Connection to SmartWire-DT
Yes
Connection type
Push in terminals, Supply and I/O sensor
Connection plug: external device plug SWD4-8SF2-5, SmartWire-DT
Plug, 8-pole, SmartWire-DT
Connection plug: external device plug SWD4-8SF2-5, SmartWire-DT
Plug, 8-pole, SmartWire-DT
Data transfer rate
250 kBit/s, SmartWire-DT
Setting automatically
Setting automatically
LED indicator
Status indication of SmartWire-DT network: Green LED
Status indication of input: Yellow LED
Status indication of input: Yellow LED
Protocol
Other bus systems
Station
SmartWire-DT slave, SmartWire-DT network
Entrada/salida
Input delay
< 0.2 ms
Limit value type 1
High: > 15 V DC
Low: < 5 V DC
Low: < 5 V DC
Number of inputs (digital)
8
Number of outputs (digital)
0
Seguridad
Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Inputs for SmartWire-DT: yes
Verificación del diseño
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 0 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 0 V |
| Tensión de alimentación CC (EF007534) | 20.4 V |
| Tipo de tensión de alimentación (EF002991) | DC |
| Número de entradas digitales (EF001992) | 8 |
| Número de salidas digitales (EF001993) | 0 |
| Entradas digitales configurables (EF008516) | false |
| Salidas digitales configurables (EF008520) | false |
| Corriente de entrada en la señal 1 (EF001428) | 4 mA |
| Tensión de entrada permitida (EF007554) | 20.4 V |
| Tipo de corriente (entrada) (EF003033) | DC |
| Tipo de salida digital (EF003601) | None |
| Corriente de salida (EF003202) | 0 A |
| Tensión de salida permitida (EF007553) | 0 V |
| Tipo de corriente de salida (EF008222) | DC |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | false |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | false |
| Soporta el protocolo EtherCAT (EF017564) | false |
| Soporta el protocolo TCP/IP (EF003050) | false |
| Soporta el protocolo PROFIBUS (EF003052) | false |
| Soporta el protocolo CAN (EF003053) | false |
| Soporta el protocolo INTERBUS (EF003054) | false |
| Soporta el protocolo ASI (EF003051) | false |
| Soporta protocolo KNX (EF003055) | false |
| Soporta el protocolo Modbus (EF003057) | false |
| Soporta el protocolo de autopista de datos (EF003058) | false |
| Soporta el protocolo DeviceNet (EF003059) | false |
| Soporta el protocolo SUCONET (EF003060) | false |
| Soporta el protocolo LON (EF003017) | false |
| Soporta el protocolo PROFINET IO (EF007525) | false |
| Soporta el protocolo PROFINET CBA (EF007524) | false |
| Soporta el protocolo SERCOS (EF006657) | false |
| Soporta el protocolo Foundation Fieldbus (EF007522) | false |
| Soporta el protocolo Ethernet/IP (EF007521) | false |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false |
| Soporta el protocolo DeviceNet Safety (EF007520) | false |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false |
| Soporta el protocolo PROFIsafe (EF007526) | false |
| Soporta el protocolo SafetyBUS p (EF007527) | false |
| Soporta el protocolo para otros sistemas bus (EF003062) | true |
| Estándar inalámbrico Bluetooth (EF007178) | false |
| Estándar de radio WLAN 802.11 (EF007179) | false |
| Estándar de radio GPRS (EF008523) | false |
| Estándar de radio GSM (EF008524) | false |
| Estándar de radio UMTS (EF008525) | false |
| Maestro de enlace E/S (EF007298) | false |
| Componente del sistema (EF004118) | true |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Flat plug-in connection |
| Tiempo de retardo con cambio de señal (EF002382) | 0 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | true |
| Montaje en carril posible (EF003972) | true |
| Montaje en pared/directo posible (EF007020) | true |
| Instalación frontal posible (EF007016) | false |
| Montaje en rack posible (EF007018) | false |
| Apto para funciones de seguridad (EF001597) | false |
| SIL según IEC 61508 (EF009889) | None |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | None |
| Equipos asociados (Ex ia) (EF004141) | false |
| Equipos asociados (Ex ib) (EF004142) | false |
| Categoría de protección contra explosiones para gas (EF003997) | None |
| Categoría de protección contra explosiones para polvo (EF003998) | None |
| Certificado para áreas peligrosas UL clase I (EF017622) | false |
| Certificado para UL clase II (EF017625) | false |
| Certificado para áreas peligrosas UL Clase III (EF017627) | false |
| Certificado para áreas peligrosas UL División 1 (EF017628) | false |
| Certificado para áreas peligrosas UL División 2 (EF017629) | false |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | false |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | false |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | false |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | false |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | false |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | false |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | false |
| Anchura (EF000008) | 35 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 102 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON AUTOMATIZACION ES.pdf | 19 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU5E-SWD-8DX Y7-116381 116381 ES_172560.pdf | 984 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
