> EATON - MOELLER>Transformateurs >+EEB2 226103 Y7-226103 ELECTRIC Limiteur de courant d'enclenchement, 1p, Ie 2A. Ne peut être vendu qu'..
Produit précédent Produit suivant

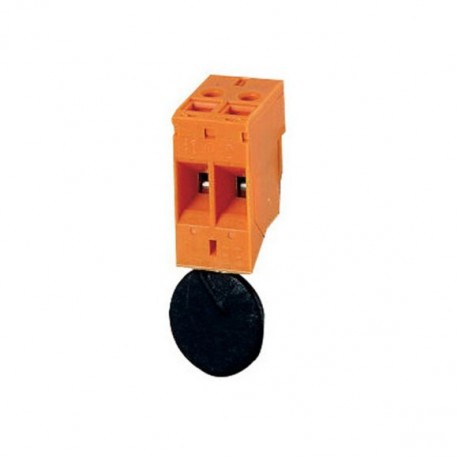

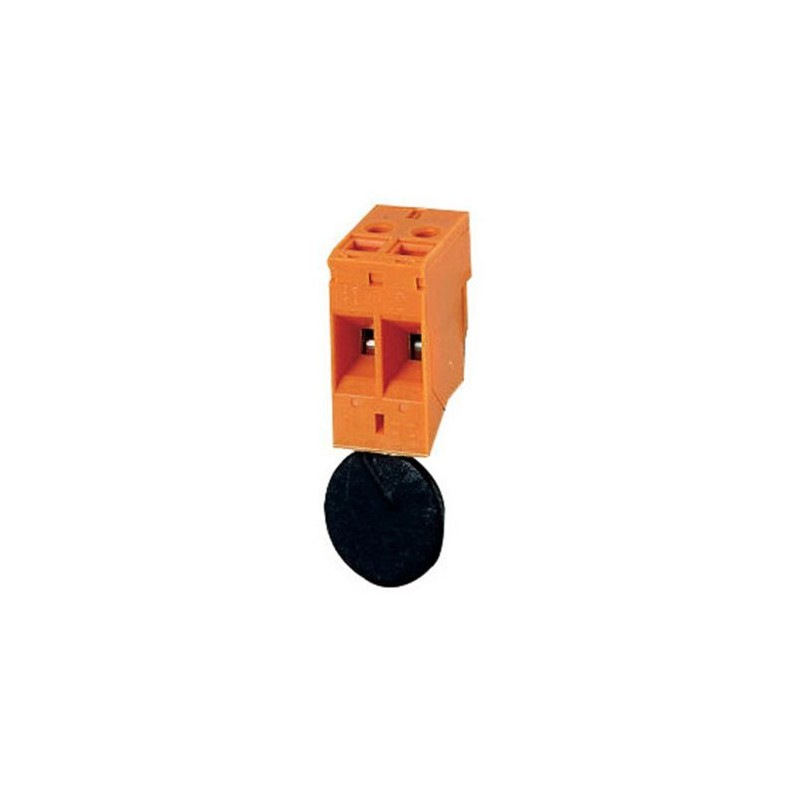

+EEB2 226103 Y7-226103 EATON ELECTRIC Limiteur de courant d'enclenchement, 1p, Ie 2A. Ne peut être vendu qu'.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+EEB2 226103 Y7-226103 EATON ELECTRIC Limiteur de courant d'enclenchement, 1p, Ie 2A. Ne peut être vendu qu'..

+EEB2

226103

Y7-226103

EATON-MOELLER

Limiteur de courant d'enclenchement, 1p, Ie=2A. Ne peut être vendu qu'assemblé.

+EEB2

Limiteur de courant d'enclenchement, 1p, Ie=2A

Limiteur de courant d’appel pour transformateurs monophasés de la série STI, STZ, ET courant primaire In 2.0 A

Plus de détails


Appareillage industriel basse tension > Limiteur de courant

Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Limiteur de courant d'enclenchement, 1p, Ie=2A
Limiteur de courant d'enclenchement pour transformateurs monophasés de la gamme STI, STZ, ET courant primaire In 2,0 A

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Limiteur de courant d’enclenchement
Courant primaire [IN]
2 A
Utilisation avec
STI
STZ
Facteur Cu
0,00 kg
Remarques

peut être lu sur la plaquette signalétique du transformateur ou calculé selon la formule suivante

monophasé : IN= PN/(UNprimx η)

triphasé : IN= PN/(√3 UNprimx η)

PN= puissance nominale du transformateur

UNprim= tension nominale primaire du transformateur

η = Rendement (voir les Caractéristiques techniques)

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.8 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+40 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Limiteur de courant (EC000239)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Limiteur de courant (ecl@ss13-27-37-04-16 [AKF014018])
puissance apparente max.
0 VA
mode de pose
montage direct
intensité de court-circuit nominale conditionnelle Iq
0 kA
courant permanent nominal (Iu)
2 A
limiteur de courant de court-circuit
non

ETIM for 226103 Appareillage industriel basse tension (EC000239)
Caractéristique Valeur
Puissance apparente max. (EF008258) 0 VA
Type de montage (EF000003) Montage direct
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Courant permanent nominal Iu (EF001389) 2 A
Limiteur de courant de court-circuit (EF007333) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+EEB2 Y7-226103 226103 FR_226103.pdf 108 Kbytes +EEB2 Y7-226103 226103 FR_226103.pdf
