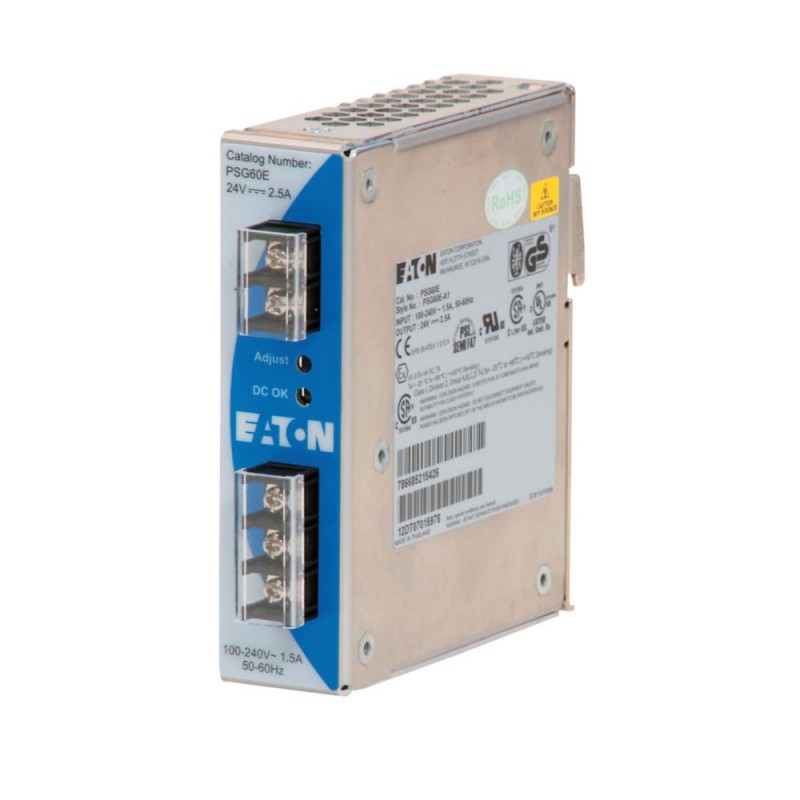

Caractéristiques d'entrée
Tension nominale d'entrée
3 x 400 - 500 V AC
Plage de la tension d'entrée
3 x 320 - 600 V AC
2 x 360 - 600 V AC
450 - 800 V DC V
Fréquence réseauValeur nominale
50/60 Hz
Fréquence réseauPlage
47 - 63 Hz
Courant d'entrée nominal [In]
< 0.3 bei 3 x 400 V AC
< 0.25 bei 3 x 500 V AC A
Limitation courant d'entrée I²t (+25°C) (moyenne)
Source de tension jusqu'à 3 KVA : < 30 A sous 3 x 400 V AC & 3 x 500 V AC
Source de tension jusqu'à 18 KVA : < 55 A sous 3 x 400 V AC & 3 x 500 V AC A
Tolérance aux microcoupures sous charge nominale (moyenne)Tolérance aux microcoupures
> 20 sous 3 x 400 V AC
>40 sous 3 x 500 V AC ms
Temps d'accélération après application de la tension réseau
< 1000 ms
Fusible d'entrée interne (protection de l'appareil, non accessible)
T3.15 AH/500 V, 600 V
Fusible
6, 10, 16 A (conseillés)
Caractéristique de déclenchement
B
Courant de fuite
< 3.5 mA at 500 V AC
Microcoupure
Chute de tension à 100 %, 1 cycle (20 ms à 50 Hz), démarrage automatique
Service DC
L1 +, L2 –, L3 nc, PE ㊏
L1 +, L2 nc, L3 –, PE ㊏
Caractéristiques de sortie
Puissance nominale de sortie
60 W
Tension assignée de sortie
24 V DC (± 2%)
Plage de réglage de la tension de sortie
24 - 28 V DC
Courant assigné de sortie
2,5 A
Déclassement à Tamb> +50 °C
Vertical:
> 50°C (2,5 %/ °C)
> 70°C (5% / °C)
Horizontal:
> 45°C (2,5%/ °C)
>55°C (1,66% / °C)
> 70°C (5% /°C)
Démarrage de charges capacitives
Max. 10000 µF
Rendement
> 86 sous 3 x 400 V AC & 3 x 500 V AC %
Ondulation résiduelle et pointes de commutation
< 50 mVpp / < 240 mVpp (20 MHz)
Possibilité de montage en parallèle
à des fins de redondance, avec diode joint torique (PSG480R24RM/PSG960R24RM)
Caractéristiques générales
Visualisation d'état
LED verte pour "DC OK"
MTBF (temps moyen entre pannes)
> 500.000 h
Bornes de raccordement
Borne à boulon
Sections raccordablessouple avec embouts/rigide
Côté primaire: 0.82 - 3.3 mm² (AWG 18 - 12)
Côté secondaire: 0,82 - 3,3 mm² (AWG 18 - 12) mm2
Couple de serrage
Côté primaire : 0.9
Côté secondaire : 0,6 Nm
Températures ambiantesModes de fonctionnement
-25 - +80 °C
Températures ambiantesStockage, transport [ϑ]Stockage [ϑ]
-25 - +85 °C
Chaleur humide
< 95 % Humidité relative avec +25 °C, sans condensation
Tenue aux vibrations (IEC/EN 60068-2-6)
10 à 500 Hz à raison de 30 m/s² (3 G max.) pour 60 min. dans le sens X, Y, Z
Tenue aux chocs (IEC 60068-2-27)
30 g (300 m/s²) dans toutes les directions
Classe climatique (IEC)
3K3 selon EN 60721
Sécurité et dispositifs de protection
Protection contre les surtensions transitoires
Varistance
Limitation de courant en cas de court-circuit
IÜberstrom= 150 % der max. Ausgangsleistung
Protection contre les surtensions
Oui, contre les surtensions internes
Tension d'isolementEntrée/Sortie
4 kV AC
Tension d'isolementEntrée/PE
2 kV AC
Tension d'isolementSortie/PE
1.5 kV AC
Classe de protection
Classe I avec raccordement du conducteur de protection
Conformité aux normes et prescriptions
Equipement électrique des machines : IEC60204-1 (catégorie de surtension III)
Equipement d'installations à courant fort avec du matériel électronique : EN 50178/IEC62103
Basse tension de protection : TBTP (EN 60204), TBTS (EN 60950)
Protection contre les chocs électriques : DIN 57100-410
CE : Conforme à la directive CEM 2014/30/EC et à la directive Basse tension 2014/35/EC
Conformité RoHS : selon la directive RoHS 2011/65/EU
ITE : EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industrial : EN 55011
Limitation des harmoniques du réseau : EN 601000-3-2
Sécurité électrique (installations TI) : SIQ selon EN60950-1, UL/c-UL selon UL 60950-1, CSA C22,2 n° 60950-1, certificat CB selon IEC 60950-1
UL508
Classe 2 : UL/c-UL selon UL1310 et CSA C22.2 n° 223
Bloc d'alimentation de composants pour application générale : EN61204-3
