> EATON - MOELLER series>Transformadores >+EEB2 226103 Y7-226103 ELECTRIC Limitador de intensidad de arranque Monofásico Ie 2 A Montaje en fábri..
Anterior producto Siguiente producto

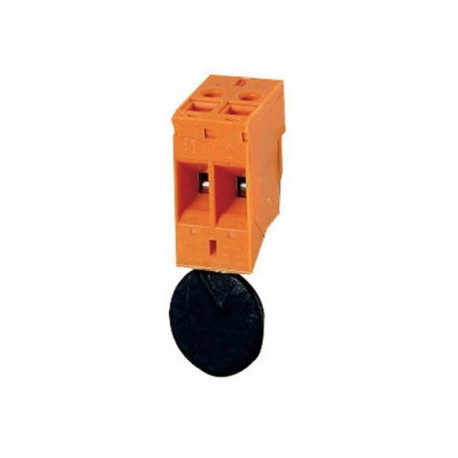

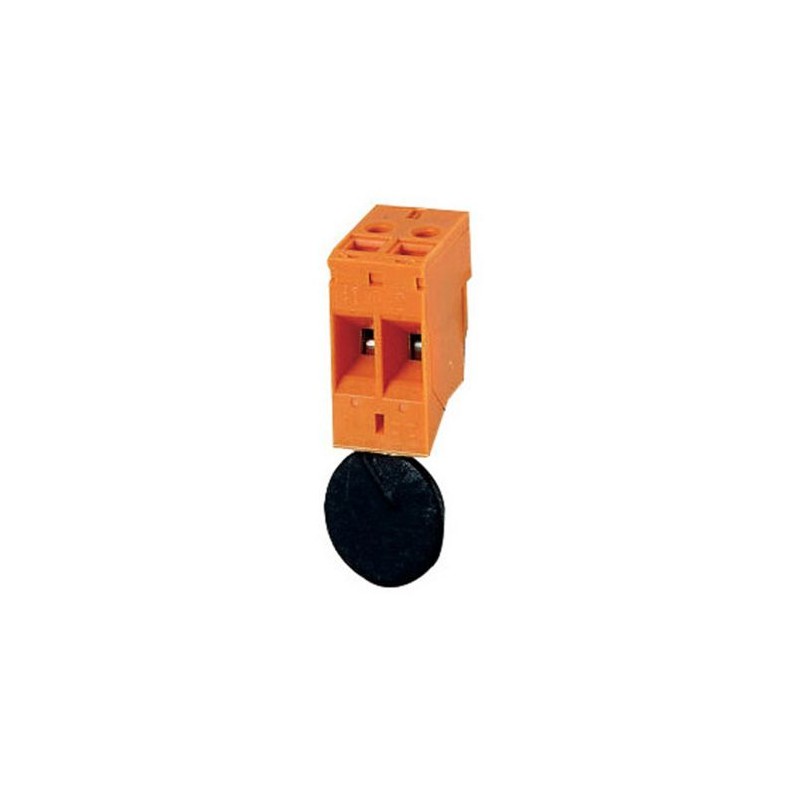

+EEB2 226103 Y7-226103 EATON ELECTRIC Limitador de intensidad de arranque Monofásico Ie 2 A Montaje en fábri.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+EEB2 226103 Y7-226103 EATON ELECTRIC Limitador de intensidad de arranque Monofásico Ie 2 A Montaje en fábri..

+EEB2

226103

Y7-226103

EATON-MOELLER

Limitador de intensidad de arranque; Monofásico; Ie=2 A; Montaje en fábrica. Únicamente se puede vender montada.

Limitador de intensidad de arranque. Monofásico. Ie=2 A. Montaje en

Limitador de corriente de irrupción, 1p, Ie = 2A

Limitador de corriente de irrupción para transformadores monofásicos de la serie STI, STZ, ET corriente primaria en 2.0 A

Más detalles


Componentes industriales de baja tensión > Limitador de corriente

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Limitador de corriente de arranque, 1p, Ie=2A
Limitador de corriente de arranque para la CTI-de la serie de transformadores monofásicos, STZ, ET corriente primaria En 2.0

Programa de entrega

Gama de productos
Accesorios
Accesorios
Los limitadores de corriente de irrupción
Corriente primaria [In]
2 Un
Para el uso con
STI
STZ
Cu factor de
0,00 kg
Notas

Corriente primaria: desde el transformador de la placa de clasificación o por cálculo

Monofásico: IN= SN/(UNprimx η)

Las tres fases: IN= SN/(√3 UNprimx η)

SN= VA calificación del transformador

UNprim= nominal del primario del transformador de tensión

η = eficiencia

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1.8 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / limitador de Corriente (EC000239)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / limitador de Corriente ([email protected] [AKF014013])
Max. la potencia aparente
0 VA
El método de montaje
Otros
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Calificación permanente de la actual Iu
2 Un
Corto-circuito limitador de corriente
No

ETIM for 226103 Interruptores de baja tensión (EC000239)
Característica Valor
Potencia aparente máx. (EF008258) 0 VA
Método de montaje (EF000003) Acoplamiento directo
Corriente nominal de cortocircuito condicional Iq (EF001444) 0 kA
Intensidad nominal permanente Iu (EF001389) 2 A
Limitadores de corriente (EF007333) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
