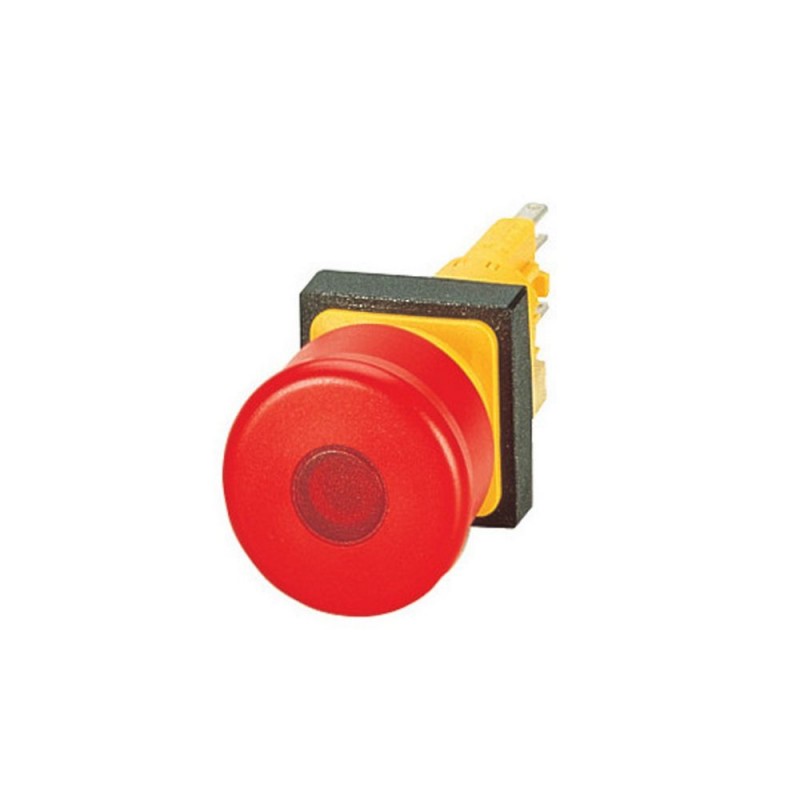

Q25LPV 072371 Y7-72371 EATON ELECTRIC Bouton d'arrêt d'urgence, lumineux Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Q25LPV 072371 Y7-72371 EATON ELECTRIC Bouton d'arrêt d'urgence, lumineux

Q25LPV

072371

Y7-72371

EATON-MOELLER

Bouton d'arrêt d'urgence, lumineux

Bouton d’arrêt d’urgence 16 mm 25x25 mm Déverrouillage par

Eaton Moeller® series RMQ16 Emergency-stop pushbutton, illuminated

Bouton-poussoir d’arrêt d’urgence/d’arrêt d’urgence, Gamme de produits : RMQ16, Unité unique, Design : en forme de champignon, Diamètre : 28 mm, Éclairage : Éclairé, Fonction de déclenchement, Description : Inviolable selon ISO 13850, EN 418, Le bouton-poussoir reste en position poussée, Ie = 15 mA, Pôle positif à X1, Pas de remplacement de l’ampoule nécessaire., Couleur Tête champignon : Rouge, Degré de protection : IP65, Connexion à SmartWire-DT : non, Dimensions avant : 25 × 25 mm

Plus de détails


Appareillage industriel basse tension > Composant avant de bouton coup de poing

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $44.35
Prix unitaire: $44.35
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series RMQ16 Emergency stop/emergency switching off pushbutton
Catalog Number
072371
Model Code
Q25LPV
EAN
4015080723714
Product Length/Depth
85 mm
Product Height
28 mm
Product Width
28 mm
Product Weight
0.033 kg
Certifications
CSA Class No.: 3211-03
IEC/EN 60947
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CSA
UL Category Control No.: NKCR
CE
CSA File No.: 46552
UL File No.: E29184
UL
UL 508

Features & Functions

Bezel color
Other
Bezel material
Other
Design
Mushroom-shaped
Features
Tamper-proof (according to ISO 13850, EN 418)
Illumination
Illuminated
Unlocking method
Pull-release

General

Degree of protection
IP65
NEMA 1
Lifespan, mechanical
100,000 Operations
Opening diameter
16 mm
Operating frequency
600 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
RMQ16
Rated impulse withstand voltage (Uimp)
800 V AC
Size
Front dimensions: 25 × 25 mm
Suitable for
Illumination
Emergency stop
Terminal capacity
0.5 - 1.0 mm²
Terminal size
2.8 x 0.8 mm to DIN 46244, Blade terminal
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
Type
Controlled stop pushbutton/emergency-stop button

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature (enclosed) - min
25 °C
Ambient operating temperature (enclosed) - max
40 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated insulation voltage (Ui)
250 V
Rated operational voltage (Ue) at AC - max
24 V

Actuator

Actuating force
25 N
Actuator color
Red
Actuator diameter
28 mm
Actuator function
Switching function latching
Spring-return
Pull-to-release

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.36 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 072371 Appareillage industriel basse tension (EC001038)
Caractéristique Valeur
Couleur du bouton (EF000190) Rouge
Type de lentille (EF006253) Rond
Diamètre du bouchon (EF001423) 28 mm
Diamètre de trou (EF000079) 16 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Classe de protection (IP) (EF005474) IP65
Classe de protection (NEMA) (EF011959) 1
Type de bouton (EF001546) Haut
Adapté à l'éclairage (EF001142) Oui
Avec éclairage (EF003829) Non
Tension d'alimentation de la lampe (EF006522) 0 V
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Non
Matériau de la bague frontale (EF005972) Autre
Couleur de bague frontale (EF002429) Autre
Adapté à un arrêt d'urgence (EF001433) Oui
Type de déverrouillage (EF001403) Déverrouillage par traction

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25LPV Y7-72371 072371 ES_257063.pdf 1 Mbytes Q25LPV Y7-72371 072371 ES_257063.pdf
