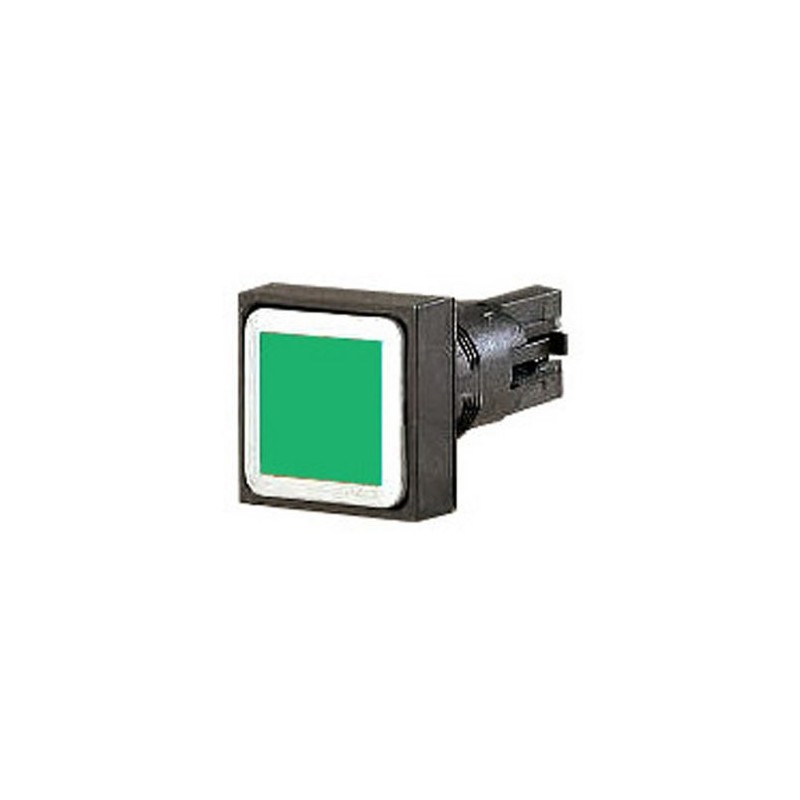

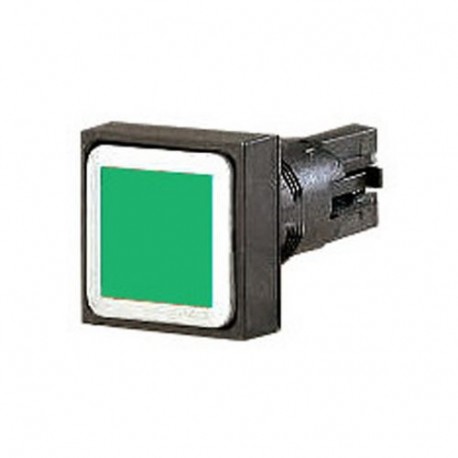

Q18D-GN 086450 Y7-86450 EATON ELECTRIC Bouton-poussoir, vert, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Q18D-GN 086450 Y7-86450 EATON ELECTRIC Bouton-poussoir, vert, à rappel

Q18D-GN

086450

Y7-86450

EATON-MOELLER

10

Bouton-poussoir, vert, à rappel

Bouton-poussoir affleurant; 16 mm; 18x18 mm; Rendre; Vert

Eaton Moeller® series RMQ16 Pushbutton, green, momentary Q18D-GN

Bouton-poussoir, Gamme de produits : RMQ16, Unité unique, Design : Plat, momentané, Plaque de bouton : vert, Plaque de bouton vierge, Degré de protection : IP65, sans cadre, Connexion à SmartWire-DT : non, Dimensions de la face : 18 x 18

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $122.08
Prix unitaire: $12.21
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series RMQ16 Pushbutton
Catalog Number
086450
Model Code
Q18D-GN
EAN
4015080864509
Product Length/Depth
50 mm
Product Height
18 mm
Product Width
18 mm
Product Weight
0.007 kg
Certifications
VDE 0660
IEC/EN 60947
UL 508
CSA
UL File No.: E29184
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CE
CSA-C22.2 No. 14-05
UL
IEC/EN 60947-5
CSA File No.: 46552

Features & Functions

Bezel color
Black
Bezel material
Plastic
Design
Flat
Fitted with:
Front ring
Inscription
Blank

General

Degree of protection
IP65
NEMA 1
Degree of protection (front side)
IP65
NEMA 1
Lifespan, mechanical
3,000,000 Operations
Opening diameter
16 mm
Operating frequency
3600 Operations/h
Product category
RMQ16
Size
Front dimensions: 18 x 18 mm
Type
Pushbutton actuator

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature (enclosed) - min
25 °C
Ambient operating temperature (enclosed) - max
40 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Actuator

Actuating force
4 N
Actuator color
Green
Actuator function
Momentary
Spring-return

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 086450 Appareillage industriel basse tension (EC000221)
Caractéristique Valeur
Couleur du bouton (EF000190) Vert
Nombre de postes de commande (EF001372) 1
Type de lentille (EF006253) Carré
Diamètre de trou (EF000079) 16 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Type de bouton (EF001546) Plat
Adapté à l'éclairage (EF001142) Non
Avec couvercle de protection (EF005500) Non
Étiqueté (EF001537) Non
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP), face avant (EF003118) IP65
Type de protection NEMA, frontale (EF011961) 1

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q18D-GN Y7-86450 086450 EN_025434.pdf 1 Mbytes Q18D-GN Y7-86450 086450 EN_025434.pdf
