EATON - MOELLERAuxiliares de controle e sinalizaçãoQ25LPV 072371 Y7-72371 EATON ELECTRIC Pul. paragem de emergência + LED 24VDC

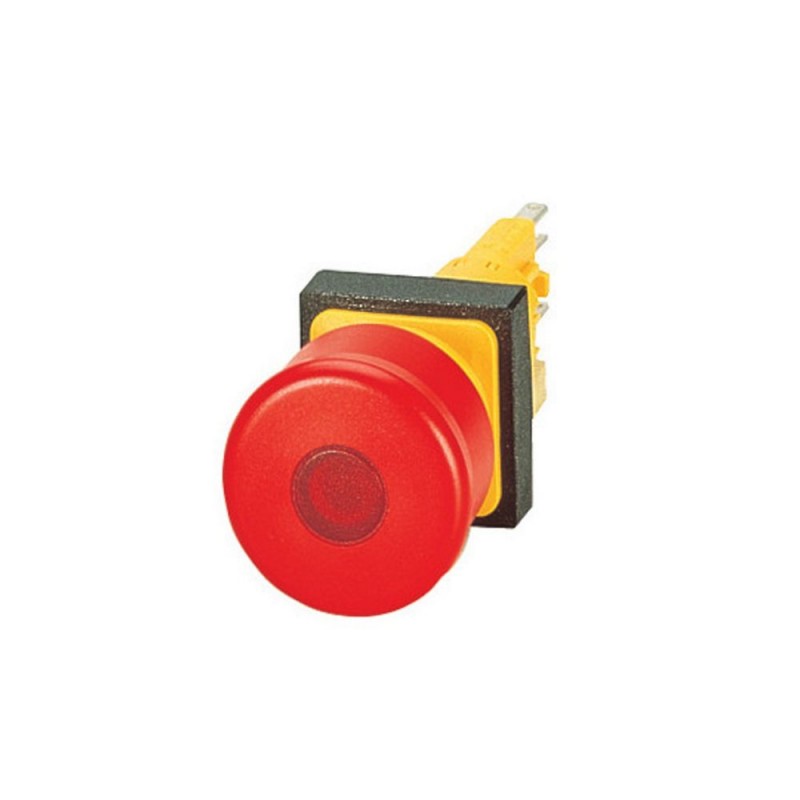

EATON - MOELLER Q25LPV 072371 Y7-72371 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LPV 072371 Y7-72371 EATON ELECTRIC Pul. paragem de emergência + LED 24VDC

Referência: Q25LPV

Código: 072371

Número de catálogo: Y7-72371

Fabricante: EATON - MOELLER

Descrição:

Pul. paragem de emergência + LED 24VDC
Botão de Parada de Emergência 16 mm 25x25 mm Desbloqueio por
Eaton Moeller® series RMQ16 Emergency-stop pushbutton, illuminated
Botão de paragem de emergência/desconexão de emergência, Gama de produtos: RMQ16, Unidade única, Desenho: Em forma de cogumelo, Diâmetro: 28 mm, Iluminação: Iluminado, Função de desbloqueio por puxar, Descrição: Inviolável de acordo com a norma ISO 13850, EN 418, O botão permanece na posição pulsada, Ie = 15 mA, Pólo positivo em X1, Não há necessidade de substituir a lâmpada., Cor da cabeça do cogumelo: Vermelho, Grau de proteção: IP65, Conexão SmartWire-DT: não, Dimensões frontais: 25 × 25 mm

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para botão de cogumelo
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series RMQ16 Emergency stop/emergency switching off pushbutton
Catalog Number
072371
EAN
4015080723714
Product Length/Depth
85 mm
Product Height
28 mm
Product Width
28 mm
Product Weight
0.033 kg
Certifications
CSA Class No.: 3211-03
IEC/EN 60947
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CSA
UL Category Control No.: NKCR
CE
CSA File No.: 46552
UL File No.: E29184
UL
UL 508
Model Code
Q25LPV

Especificações do produto

Type
Controlled stop pushbutton/emergency-stop button
Actuator color
Red
Features
Tamper-proof (according to ISO 13850, EN 418)
Actuator function
Switching function latching
Spring-return
Pull-to-release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Operating frequency
600 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Actuating force
25 N
Actuator diameter
28 mm
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Ambient operating temperature (enclosed) - max
40 °C
Ambient operating temperature (enclosed) - min
25 °C
Diameter cap
28 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
16 mm
Opening height
0 mm
Rated insulation voltage (Ui)
250 V
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
24 V
Rated impulse withstand voltage (Uimp)
800 V AC
Illumination
Illuminated
Bezel color
Other
Shock resistance
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Other
Terminal capacity
0.5 - 1.0 mm²
Design
Mushroom-shaped
Mounting position
As required
Terminal size
2.8 x 0.8 mm to DIN 46244, Blade terminal
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
Overvoltage category
III
Control circuit reliability
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
Degree of protection
IP65
NEMA 1
Front element type
High
Lens type
Round
Lifespan, mechanical
100,000 Operations
Static heat dissipation, non-current-dependent Pvs
0.36 W
Width opening
0 mm
Product category
RMQ16
Size
Front dimensions: 25 × 25 mm
Supply voltage lamp
0 V
Suitable for
Illumination
Emergency stop
Unlocking method
Pull-release

ETIM for 072371 Componentes industriais para Baixa Tensão (EC001038)

Nome da característicaCor do botão (EF000190)
Valor da característicaVermelho
Nome da característicaForma de lente (EF006253)
Valor da característicaRedondo
Nome da característicaDiâmetro da tampa (EF001423)
Valor da característica28 mm
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica16 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica1
Nome da característicaTipo de botão (EF001546)
Valor da característicaAlto
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaSim
Nome da característicaCom iluminação (EF003829)
Valor da característicaNão
Nome da característicaTensão de alimentação da lâmpada (EF006522)
Valor da característica0 V
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaSim
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaSim
Nome da característicaCom anel frontal (EF006014)
Valor da característicaNão
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaOutro
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaOutro
Nome da característicaAdequado para paragem de emergência (EF001433)
Valor da característicaSim
Nome da característicaMétodo de desbloqueio (EF001403)
Valor da característicaDesbloqueio por tração

DATASHEET - PDF

Título
Tamanho
Tipo
Q25LPV Y7-72371 072371 ES_257063.pdf
1 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
