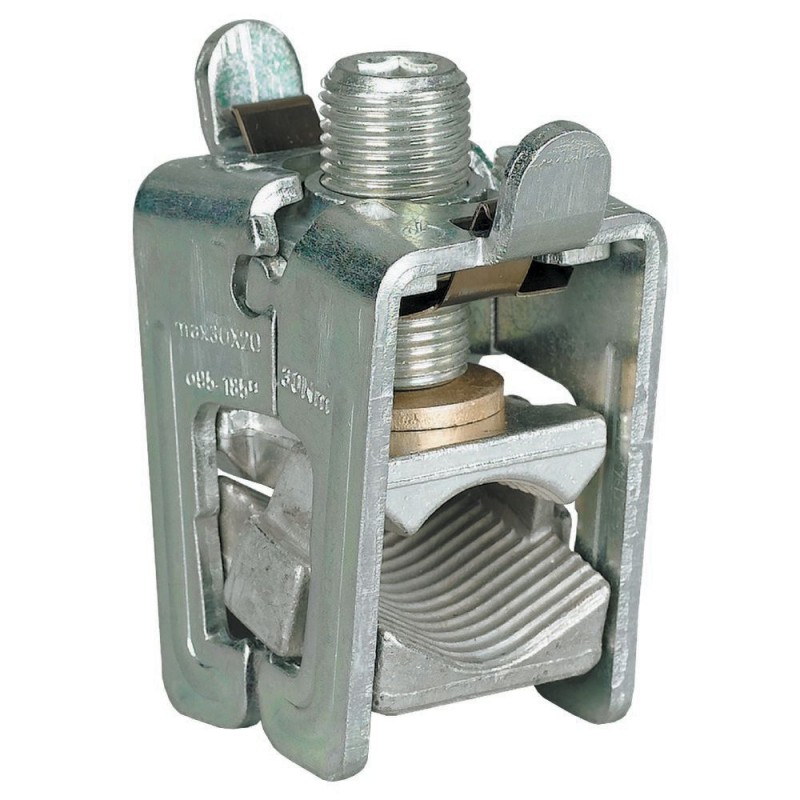

AKS185 107195 Y7-107195 EATON ELECTRIC Borne à pince 95-185mm², pour 20x5-30x10 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKS185 107195 Y7-107195 EATON ELECTRIC Borne à pince 95-185mm², pour 20x5-30x10

AKS185

107195

Y7-107195

EATON-MOELLER

Borne à pince 95-185mm², pour 20x5-30x10

AKS185

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Clamp terminal 95-185mm², for 20x5-30x10

Borne à pince, pour SASY60i et SASY185i pour jeux de barres 20x5/10 jusqu’à 30x10mm, double t et triple t profil-profil-, largeur=38mm, Ie=500A, capacités des bornes=95-185mm²

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $35.96
Prix unitaire: $35.96
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107195
Model Code
AKS185
EAN
4015081069583
Product Length/Depth
38 mm
Product Height
70 mm
Product Width
51 mm
Product Weight
0.297 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA (Class No. 3211-37)
CE marking
North America (UL listed, CSA certified)
UL (File No. E307559)
CSA-C22.2 No. 14
UL (Category Control Number NMTR2, NMTR8)
UL508A
CSA (File No. 236217)
IEC 60439-1

Spécifications du produit

Used with
30 mm x 5/10 mm rail
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
Double T profile
Feeder circuits
Connection
185 mm system
60 mm system
Special features
Type
  • 185 mm system
  • 60 mm system
  • Connection
Width clamp
38 mm
Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Voltage rating (UL CSA 13)
Max. 600 V AC
Busbar thickness - max
10 mm
Busbar thickness - min
5 mm
Busbar width - max
30 mm
Busbar width - min
20 mm
Conductor cross section - max
185 mm²
Rated operational current (Ie) - max
500 A
Functions
Current limiting circuit breaker, refer to approbation report
Connections
Clamp terminal
Rated operation current (Ie)
500 A
Suitable for
Sector conductor connection
Round conductor connection
Flat rail
Strip conductor connection
Rated operational current
500 A
Terminal capacity (conductor)
95 mm² - 185 mm²
AWG3/0 - MCM350

ETIM for 107195 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 5 mm
Largeur des barres collectrices (EF007219) 20 mm
Adapté à (EF000073) Rail plat
Largeur de la borne (EF007092) 38 mm
Section de conducteur max. (EF004969) 185 mm²
Courant de fonctionnement nominal max. Ie (EF007356) 500 A
Adapté à un raccordement de conducteur rond (EF007258) Oui
Adapté à un raccordement de conducteur secteur (EF007260) Oui
Adapté à un raccordement de conducteur enroulé (EF007242) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKS185 Y7-107195 107195 FR_107195.pdf 109 Kbytes AKS185 Y7-107195 107195 FR_107195.pdf
