EATON - MOELLERAcessórios de conexão para gabinetesAKS185 107195 Y7-107195 EATON ELECTRIC Eaton XVTL

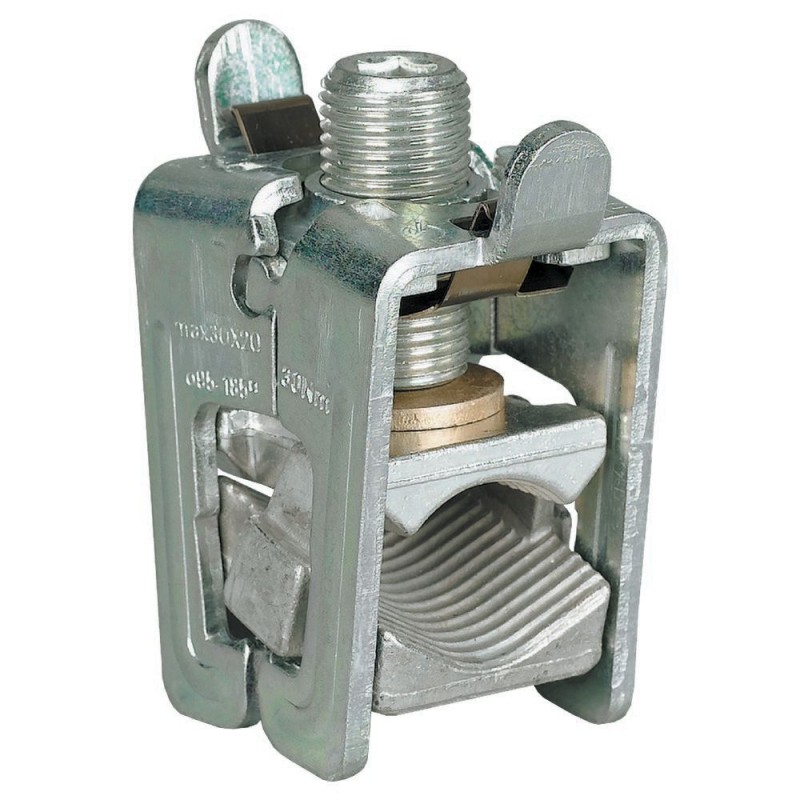

EATON - MOELLER AKS185 107195 Y7-107195 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AKS185 107195 Y7-107195 EATON ELECTRIC Eaton XVTL

Referência: AKS185

Código: 107195

Número de catálogo: Y7-107195

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Terminal de barramento 95-185mm², para 20x5-30x10
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Clamp terminal 95-185mm², for 20x5-30x10
Terminal de fixação, para SASY60i e SASY185i para barramentos 20x5/10 até 30x10mm, perfil duplo t e perfil triplo t, largura=38mm, Ie=500A, capacidades terminais=95-185mm²

Categorias:

  • Aparelhos elétricos de baixa tensão > Terminal de barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 25,96 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107195
EAN
4015081069583
Product Length/Depth
38 mm
Product Height
70 mm
Product Width
51 mm
Product Weight
0.297 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA (Class No. 3211-37)
CE marking
North America (UL listed, CSA certified)
UL (File No. E307559)
CSA-C22.2 No. 14
UL (Category Control Number NMTR2, NMTR8)
UL508A
CSA (File No. 236217)
IEC 60439-1
Model Code
AKS185

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
500 A
Rated operational current
500 A
Rated operational current (Ie) - max
500 A

Technical data - mechanical

Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
20 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
95 mm² - 185 mm²
AWG3/0 - MCM350
Conductor cross section - max
185 mm²
Width clamp
38 mm

Additional information

Functions
Current limiting circuit breaker, refer to approbation report
Connections
Clamp terminal
Special features
  • Termination to busbars without drilling
  • A cable block is used to connect the conductor to the busbar
Suitable for
Sector conductor connection
Round conductor connection
Flat rail
Strip conductor connection
Used with
30 mm x 5/10 mm rail
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
Double T profile
Feeder circuits
Connection
185 mm system
60 mm system

ETIM for 107195 Componentes industriais para Baixa Tensão (EC000001)

Nome da característicaEspessura do barramento (intervalo) (EF007220)
Valor da característica5 mm
Nome da característicaLargura do barramento (EF007219)
Valor da característica20 mm
Nome da característicaAdequado para (EF000073)
Valor da característicaCalha plana
Nome da característicaBraçadeira de largura (EF007092)
Valor da característica38 mm
Nome da característicaMáx. seção transversal do condutor (EF004969)
Valor da característica185 mm²
Nome da característicaCorrente nominal máx. de funcionamento Ie (EF007356)
Valor da característica500 A
Nome da característicaAdequado para conexão de condutor redondo (EF007258)
Valor da característicaSim
Nome da característicaAdequado para conexão de condutor de setor (EF007260)
Valor da característicaSim
Nome da característicaAdequado para conexão com condutor de fita (EF007242)
Valor da característicaSim
