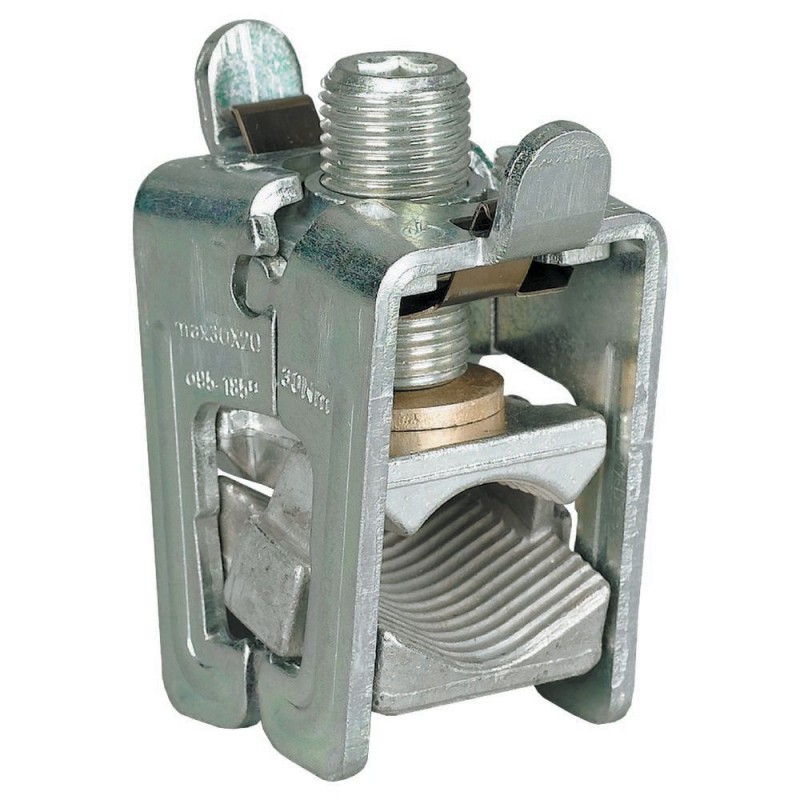

AKS185 107195 Y7-107195 EATON ELECTRIC Terminal para embarrado 95-185mm², para 20x5-30x10 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AKS185 107195 Y7-107195 EATON ELECTRIC Terminal para embarrado 95-185mm², para 20x5-30x10

AKS185

107195

Y7-107195

EATON-MOELLER

Terminal para embarrado 95-185mm², para 20x5-30x10

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Clamp terminal 95-185mm², for 20x5-30x10

Terminal de abrazadera, para SASY60i y SASY185i para barras colectoras 20x5/10 hasta 30x10mm, perfil doble t y triple t-perfil-, ancho=38mm, Ie=500A, capacidades de terminal=95-185mm²

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $36.35
Precio unitario: $36.35
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107195
EAN
4015081069583
Product Length/Depth
38 mm
Product Height
70 mm
Product Width
51 mm
Product Weight
0.297 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA (Class No. 3211-37)
CE marking
North America (UL listed, CSA certified)
UL (File No. E307559)
CSA-C22.2 No. 14
UL (Category Control Number NMTR2, NMTR8)
UL508A
CSA (File No. 236217)
IEC 60439-1
Model Code
AKS185

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
500 A
Rated operational current
500 A
Rated operational current (Ie) - max
500 A

Technical data - mechanical

Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
20 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
95 mm² - 185 mm²
AWG3/0 - MCM350
Conductor cross section - max
185 mm²
Width clamp
38 mm

Additional information

Functions
Current limiting circuit breaker, refer to approbation report
Connections
Clamp terminal
Special features
  • Termination to busbars without drilling
  • A cable block is used to connect the conductor to the busbar
Suitable for
Sector conductor connection
Round conductor connection
Flat rail
Strip conductor connection
Used with
30 mm x 5/10 mm rail
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
Double T profile
Feeder circuits
Connection
185 mm system
60 mm system

ETIM for 107195 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 5 mm
Anchura de las barras colectoras (EF007219) 20 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 38 mm
Sección máxima de conductor (EF004969) 185 mm²
Corriente de funcionamiento nominal máx. (EF007356) 500 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
