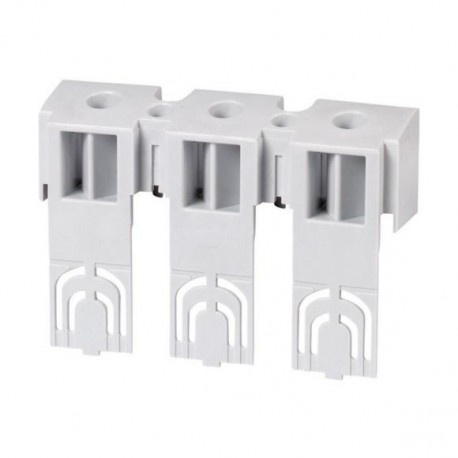

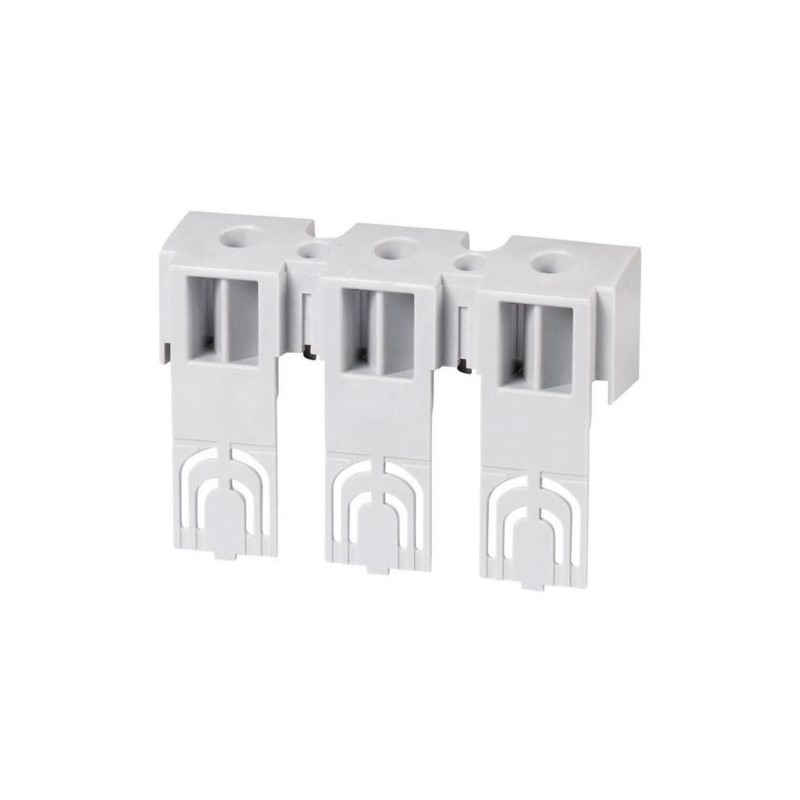

+NZM2-XKSFAU 108270 Y7-108270 EATON ELECTRIC Couvre-bornes, en bas 3p, défonçable. Ne peut être vendu qu'ass.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+NZM2-XKSFAU 108270 Y7-108270 EATON ELECTRIC Couvre-bornes, en bas 3p, défonçable. Ne peut être vendu qu'ass..

+NZM2-XKSFAU

108270

Y7-108270

EATON-MOELLER

Couvre-bornes, en bas 3p, défonçable. Ne peut être vendu qu'assemblé.

+NZM2-XKSFAU

Couvre-bornes, en bas 3p, défonçable

Couvercle de borne, inférieur 3p, défonçable

Plus de détails


Appareillage industriel basse tension > Séparation de phases pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Couvre-bornes, en bas 3p, défonçable

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tripolaire
Nombre de conducteurs
tripolaire
Taille
NZM2
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Couvre-bornes
Utilisation avec
NZM2, PN2, N(S)2
DS6-340-75K…110K
DS7-34…SX135…
DS7-34…SX160…
DS7-34…SX200…
Remarques

La référence contient des éléments destinés à un raccordement par le haut ou par le bas de disjoncteurs tri ou tétrapolaires.

Protection contre les contacts directs renforcée (système simple de protection des doigts).

O = montage en haut

U = monté en bas

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 6.0

Commutateurs basse tension (EG000017) / Séparation de phases pour disjoncteur (EC002035)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Séparateur de phase pour disjoncteur ([email protected] [ACN959008])
modèle
autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM2-XKSFAU Y7-108270 108270 FR_108270.pdf 106 Kbytes +NZM2-XKSFAU Y7-108270 108270 FR_108270.pdf
