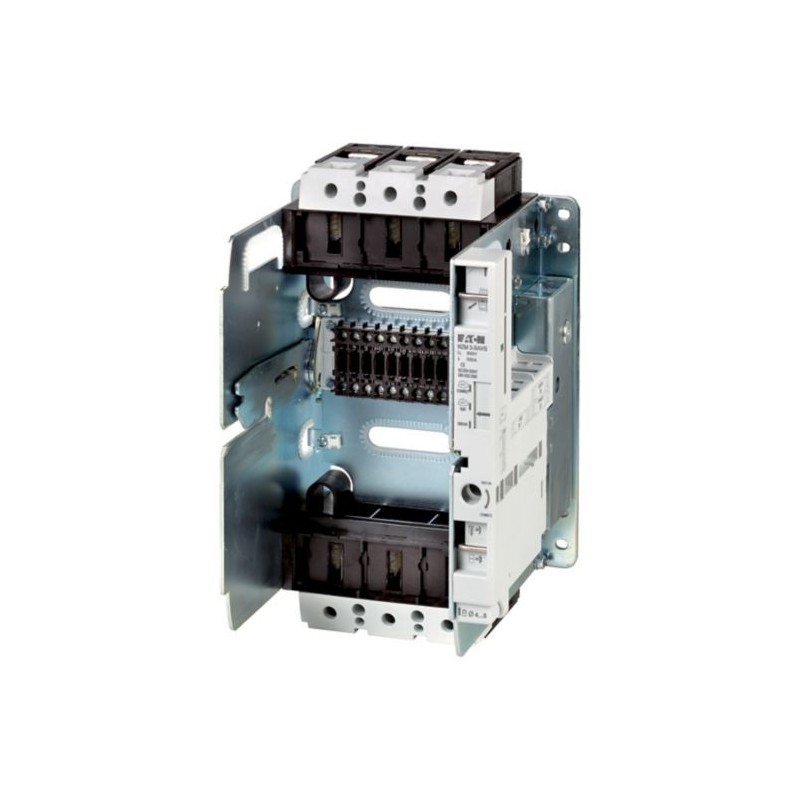

NZM3-XAVS 266711 Y7-266711 EATON ELECTRIC Berceau, 3p, 630A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XAVS 266711 Y7-266711 EATON ELECTRIC Berceau, 3p, 630A

NZM3-XAVS

266711

Y7-266711

EATON-MOELLER

Berceau, 3p, 630A

NZM3-XAVS

Eaton Moeller series NZM - Molded Case Circuit Breaker. Socket base, 3p, 630A

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une application dans le monde entier. Les groupes fonctionnels rendent le montage flexible et simple. Remarque : pour le disjoncteur NZM et l’interrupteur-sectionneur N. Non approuvé UL/CSA. Pas pour Ue > 690 V. Pour les interrupteurs avec application de retrait. Aussi pour les places de réserve., tester, déconnecter. L’indication de la position est mécanique avec des aiguilles. Indication électrique supplémentaire avec contacts auxiliaires possible. Un contact N/O ou N/F M22-(C)K01 ou M22-(C)K10 chacun par position. Alternativement, contacts doubles M22-CK. Entièrement avec unité de prise de circuit de commande . Tous les raccordements des interrupteurs auxiliaires (HIA, HIN, HIV) et les déclencheurs de tension aux unités de prise du circuit de commande sont déjà présents. Utilisation maximale : 3 contacts HIN, 2 contacts HIA, 2 contacts VIH. Ne peut pas être combiné avec le jeu d’adaptateurs NZM4/NZM14 (NZM4-XSAS14-..) ou N(ZM)4/N(ZM)12. Peut être utilisé pour : NZM3, N3

Plus de détails


Appareillage industriel basse tension > Socle pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $782.92
Prix unitaire: $782.92
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM plug-in unit
Catalog Number
266711
Model Code
NZM3-XAVS
EAN
4015082667115
Product Length/Depth
226 mm
Product Height
342 mm
Product Width
227 mm
Product Weight
12.043 kg
Compliances
IEC
RoHS conform
Certifications
IEC/EN 60947

Spécifications du produit

Type
Features
Version as built-in device
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM3
Mounting Method
Withdrawable
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Equipment heat dissipation, current-dependent
83.35 W
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
40 °C
Nominal current
610 A
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Terminal equipment included
Screw connection
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Degree of protection
IP2X (in the area of the plug-in area)
Direction of incoming supply
As required
Electrical connection type of main circuit
Screw connection
Mounting position
Vertical and 90° right/left
Number of poles
Three-pole
Shock resistance
20 g (half-sinusoidal shock 20 ms)

ETIM for 266711 Appareillage industriel basse tension (EC002043)
Caractéristique Valeur
Courant assigné In (EF008250) 610 A
Nombre de pôles (EF001391) 3
Finition adaptateur de barres collectrices (EF006965) Non
Finition appareil encastré (EF006954) Oui
Type de raccordement du circuit principal (EF006819) Borne à vis

Datasheet - PDF

▲
