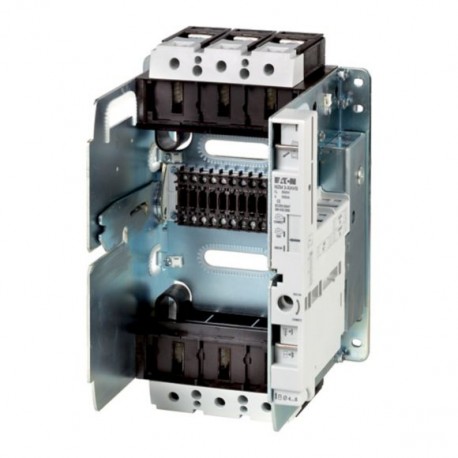

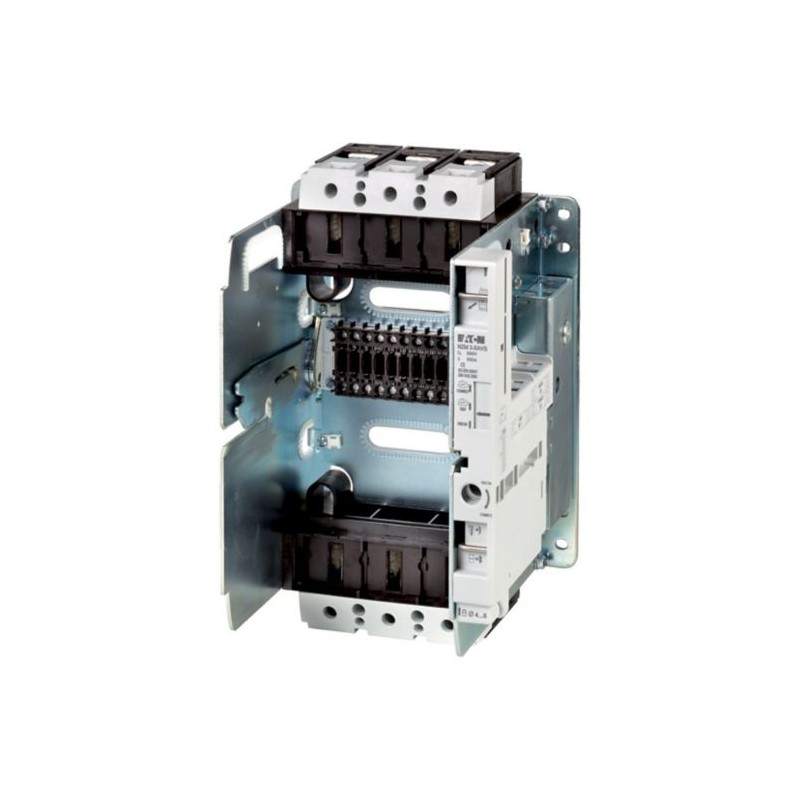

NZM3-XAVS 266711 EATON ELECTRIC Tomada temporizador removível, 3P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-XAVS 266711 EATON ELECTRIC Tomada temporizador removível, 3P

NZM3-XAVS

266711

EATON-MOELLER

Tomada temporizador removível, 3P

Mais detalhes


Disjuntores de baixa tensão > Base para disjuntores

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $622.92
Preço unitário: $622.92

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Soquete da base de dados, 3p 630A
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para aplicação em todo o mundo. Grupos funcionais fazer a montagem flexível e simples. Nota: para disjuntor NZM e seccionadora de N. Não UL/CSA aprovado. Não para Ue > 690 V. Para os interruptores com a retirada do aplicativo. Também para reserva de manchas., teste, desconectado. Indicação de posição é mecânica com ponteiros. Elétrica adicional de indicação com contatos auxiliares possível. Um N/S ou N/C contact M22-(C)K01 ou M22-(C)K10 por cada posição. Alternativamente duplo contatos M22-CK. Completamente com o circuito de controle ligue a unidade. Todas as ligações de chaves auxiliares (AIS, HIN, HIV) e da tensão de lançamentos para o circuito de controle plug unidades já estão presentes. A utilização máxima: 3 HIN contatos, 2 contactos AIS, 2 contactos de HIV. Não pode ser combinado com o adaptador de definir NZM4/NZM14 (NZM4-XSAS14-..) ou N(ZM)4/N(ZM)12. Pode ser usado para: NZM3, N3

Programa de entrega

123I652
A gama de produtos
Acessórios
Acessórios
Extensão de base para a unidade básica
Padrão/Aprovação
IEC
Tipo de instalação
Levantar
Construção de tamanho
NZM3
Descrição
Extensão da base de dados para uso com unidades básicas NZM...-AVE do respectivo tamanho
Número de pólos
3 pólo
Equipamento padrão
Conexão a parafuso

Dados técnicos

Geral
Normas
IEC/EN 60947
Proteção contra contato direto
Dedo e volta da mão-prova VDE 0106 parte 100
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Operação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
20 (meia-sinusoidal choque de 20 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagem
Vertical e 90° esquerda/direita
Direção de alimentação de entrada
conforme necessário
Grau de proteção
Dispositivo
IP2X (na área do plug-in de área)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Equipamento de dissipação de calor, dependente da corrente [Pvid]
83.35 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Chassis parte de alimentação do disjuntor (EC002043)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Chassis parte disjuntor ([email protected] [ACN955011])
Corrente nominal Em
610 Uma
Número de pólos
Três
Versão do barramento adaptador
Nenhum
A versão do dispositivo interno
Sim
Tipo de conexão elétrica do circuito principal
Conexão a parafuso

Dimensões

123X499
