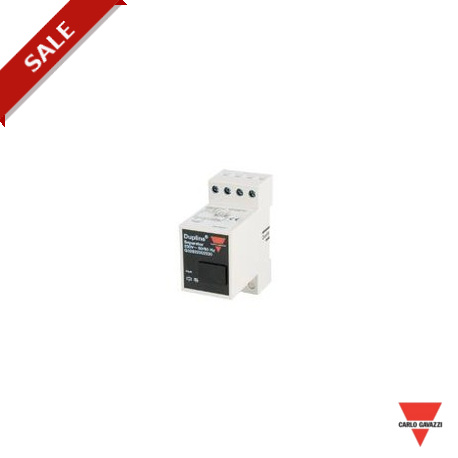

G32822002230 CARLO GAVAZZI Paramètres sélectionnés TYPE DE MODULE Accessoires BOÎTIER rail DIN ALIMENTATION ..

Séparateur de bus Dupline®
Type G 3282 2002
Du line®
Fieldbus Installationbus
• Séparation du côté principal et du côté secondaire d'un bus Dupline®, sur détection de court-circuit
• Utilise 2 adresses
• Encodage des adresses par GAP 1605
• Boitier H8
• Pour montage sur rail DIN selon EN 50 022
Description du produit Référence
G 3282 2002 230
Le G3282 2002 est un séparateur de bus Dupline®, capable de détecter les courts-circuits sur un bus Dupline®. Dès détection d'un court-circuit, le sépara- teur déconnecte le côté secondaire du bus Dupline®.
Le séparateur de bus
Dupline® G3282 2002 fait
partie du concept de la domotique. Il est conçu pour être utilisé dans les installations dont le MGG contrôle et surveille plusieurs appartements. En cas de court-circuit mani- feste, le séparateur décon- necte uniquement du bus Dupline®, la partie en défaut du bus.
Type : Dupline®
Boîtier H2
Module de surveillance
2 adresses Tension Alimentation
Sélection de modèle
Alimentation : Code produit
230 V G 3282 2002 230
Caractéristiques de sortie
1 sortie
Dupline® out Dupline®
Charge 50 mA
Nota : Le séparateur fonctionne dans des installations où la résistance du câble est de 200 Ω maximum, soit une longueur de 2000 mètres pour une section de 0,75 mm².
Caractéristiques d’alimentation
Alimentation 230 Vca
Consommation de puissance Typique 2,5 W
Caractéristiques générales
Alimentation 230 Vca +/- 15% Séparation galvanique du bus Dupline®
Consommation de puissance 2,2 VA Dupline® Dupline® Dimensions 36 x 77 x 70 mm
Caractéristiques générales (Suite)
Boîtier Boîtier H2
Temps de stabilisation de la
sortie / Temporisation totale < 2 s.
LED de signalisation
Court-circuit Dupline®
(côté secondaire) LED Rouge Alimentation active LED verte Porteuse Dupline® côté primaire LED jaune
Données du relais
Courant de commutation des
contacts 3A maxi
Résistance de contact < 100 kΩ maxi (conditions de mesure 10 mA/20mV)
Tension de commutation 250 Vca
Matériau des contacts Argent, nickel plaqué or
Adressage GAP1605
Environnement
Indice de protection IP 20
Degré de pollution 3 (IEC 60664) Température de fonctionnement 0° à +50°C Température de stockage -20°à +85°C
Humidité (sans condensation) 20 à 80% HR
Poids 200 g
Les caractéristiques peuvent changer sans préavis (23.02.2012) 1
Dupline® est une marque déposée. Un produit du groupe CARLO GAVAZZI
