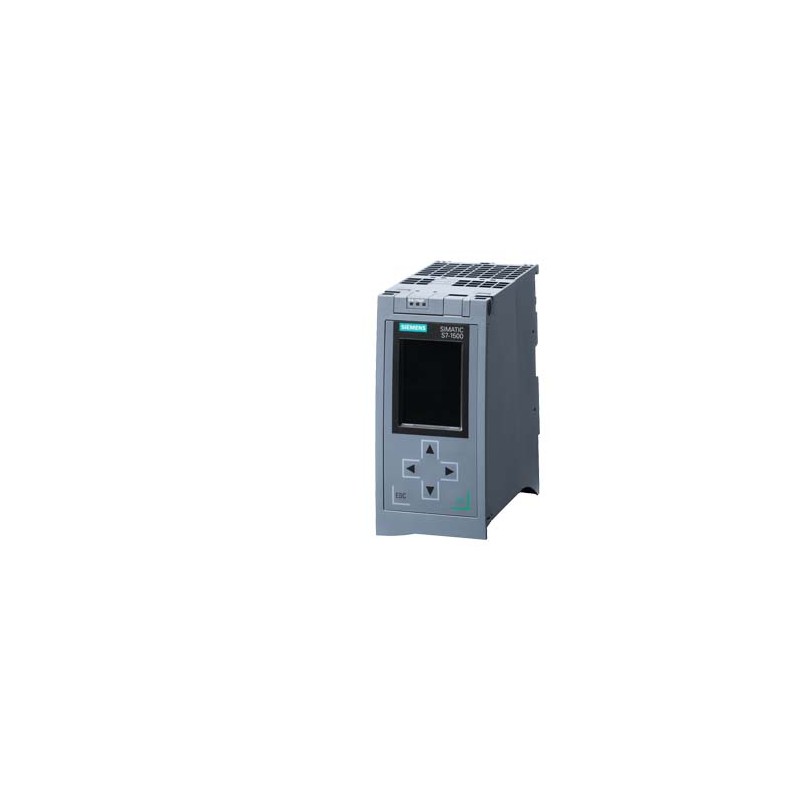

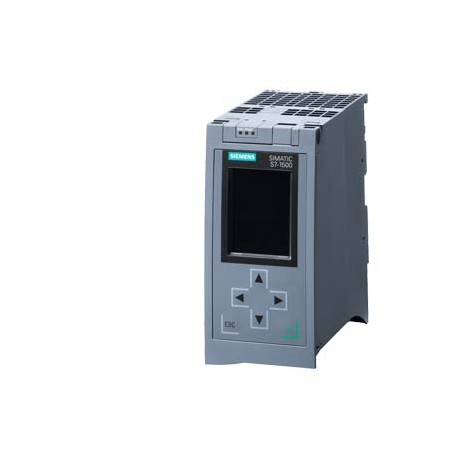

6ES7516-3AN01-0AB0 SIEMENS *** repuesto *** SIMATIC S7-1500, CPU 1516-3 PN/DP, módulo central con memoria de..
6ES7516-3AN01-0AB0
SIEMENS
*** repuesto *** SIMATIC S7-1500, CPU 1516-3 PN/DP, módulo central con memoria de trabajo de 1 MB para programa y 5 Mbytes para datos, 1.ª interfaz: PROFINET IRT con switch de 2 puertos, 2.ª interfaz: PROFINET RT, 3.ª interfaz: PROFIBUS, 10 NS rendimiento bits, SIMATIC Memory Card necesaria
AUTOMATIZACIÓN > SIMATIC S7-1500 / F Safety / RH Redundante / Open Controller / Software Controller (sin periferia)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC000236 - Unidad base de PLC
| Valor | Unidad | |
|---|---|---|
| Categoría según EN 954-1 (EF006782) | - | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
| Tensión de alimentación 60 Hz CA (EF007533) | - | V |
| Tensión de alimentación 50 Hz CA (EF007532) | - | V |
| SIL según IEC 61508 (EF009889) | - | |
| Tensión de alimentación CC (EF007534) | ['19.2', '28.8'] | V |
| Tipo de tensión de alimentación (EF002991) | CC | |
| Número máximo de salidas de relé (EF007348) | 0 | |
| Número máximo de conmutadores de tiempo (EF007349) | - | |
| Ejecución (EF000010) | Modular | |
| Tiempo de procesamiento (1K, instrucción binaria) (EF003004) | 0.01 | ms |
| Número de interfaces HW Ethernet industrial (EF003020) | 2 | |
| Número de interfaces PROFINET (EF006932) | 2 | |
| Número de interfaces HW RS232 (EF003021) | 0 | |
| Número de interfaces HW RS422 (EF003022) | 0 | |
| Número de interfaces HW RS485 (EF003023) | 1 | |
| Número de interfaces HW USB (EF003025) | 0 | |
| Número de interfaces HW en paralelo (EF003026) | 0 | |
| Número de interfaces HW sin cables (EF006933) | 0 | |
| Número de interfaces HW Otras (EF003027) | 0 | |
| Número de salidas analógicas (EF001995) | 0 | |
| Número de entradas analógicas (EF001994) | 0 | |
| Número de entradas digitales (EF001992) | 0 | |
| Número de salidas digitales (EF001993) | 0 | |
| Con interfaz óptica (EF003028) | false | |
| Soporta el protocolo TCP/IP (EF003050) | true | |
| Soporta el protocolo PROFIBUS (EF003052) | true | |
| Soporta el protocolo CAN (EF003053) | false | |
| Soporta el protocolo INTERBUS (EF003054) | false | |
| Soporta el protocolo ASI (EF003051) | false | |
| Soporta el protocolo EIB (EF003055) | false | |
| Soporta el protocolo Modbus (EF003057) | true | |
| Soporta el protocolo de autopista de datos (EF003058) | false | |
| Soporta el protocolo DeviceNet (EF003059) | false | |
| Soporta el protocolo SUCONET (EF003060) | false | |
| Soporta el protocolo LON (EF003017) | false | |
| Soporta el protocolo PROFINET IO (EF007525) | true | |
| Soporta el protocolo PROFINET CBA (EF007524) | false | |
| Soporta el protocolo SERCOS (EF006657) | false | |
| Soporta el protocolo Foundation Fieldbus (EF007522) | false | |
| Soporta el protocolo Ethernet/IP (EF007521) | false | |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false | |
| Soporta el protocolo DeviceNet Safety (EF007520) | false | |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false | |
| Soporta el protocolo PROFIsafe (EF007526) | false | |
| Soporta el protocolo SafetyBUS p (EF007527) | false | |
| Soporta el protocolo para otros sistemas bus (EF003062) | false | |
| Estándar inalámbrico Bluetooth (EF007178) | false | |
| Estándar inalámbrico WLAN 802.11 (EF007179) | false | |
| Estándar de radio GPRS (EF008523) | false | |
| Estándar de radio GSM (EF008524) | false | |
| Estándar de radio UMTS (EF008525) | false | |
| Maestro de enlace E/S (EF007298) | false | |
| Componente del sistema (EF004118) | true | |
| Redundancia (EF003156) | false | |
| Con visualizador (EF000458) | true | |
| Tipo de memoria (EF002996) | Otros | |
| Tamaño de la memoria (EF002997) | 6000.0 | kByte |
| Posibilidad de memoria de programa adicional (EF003029) | false | |
| Montaje en carril posible (EF003972) | true | |
| Montaje en pared/directo posible (EF007020) | false | |
| Instalación frontal posible (EF007016) | false | |
| Montaje en rack posible (EF007018) | false | |
| Adecuado para funciones de seguridad (EF001597) | false | |
| Equipos asociados (Ex ia) (EF004141) | false | |
| Equipos asociados (Ex ib) (EF004142) | false | |
| Categoría de protección contra explosiones para gas (EF003997) | Protección Ex para gas ATEX, Cat. 3 | |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno | |
| Anchura (EF000008) | 70.0 | mm |
| Altura (EF000040) | 147.0 | mm |
| Profundidad (EF000049) | 129.0 | mm |
| *** repuesto *** SIMATIC S7-1500, CPU 1516-3 PN/DP, módulo central con memoria de trabajo de 1 MB para programa y 5 Mbytes para datos, 1.ª interfaz: PROFINET IRT con switch de 2 puertos, 2.ª interfaz: PROFINET RT, 3.ª interfaz: PROFIBUS, 10 NS rendimiento bits, SIMATIC Memory Card necesaria | ||
| Información general | ||
| Designación del tipo de producto | CPU 1516-3 PN/DP | |
| Versión funcional del HW | FS03 | |
| Versión de firmware | V2.8 | |
| Función del producto | ||
| ● Datos de I&M | Sí; I&M0 a I&M3 | |
| ● Modo isócrono | Sí; Centralizado y descentralizado; con ciclo OB 6x mínimo de 375 µs (descentralizado) y 1 ms (centralizado) | |
| Ingeniería con | ||
| ● STEP 7 TIA Portal configurable/integrado desde versión | V16 (FW V2.8)/V13 SP1 Update 4 (FW V1.8) o superior | |
| Control de la configuración | ||
| vía registro | Sí | |
| Display | ||
| Diagonal de la pantalla [cm] | 6,1 cm | |
| Elementos de mando | ||
| Nº de teclas | 6 | |
| Selector de modo | 1 | |
| Tensión de alimentación | ||
| Tipo de tensión de la alimentación | 24 V DC | |
| Rango admisible, límite inferior (DC) | 19,2 V | |
| Rango admisible, límite superior (DC) | 28,8 V | |
| Protección contra inversión de polaridad | Sí | |
| Puenteo de caídas de red y tensión | ||
| ● Puenteo de caídas de red/de tensión | 5 ms | |
| ● Tasa de repetición, mín. | 1/s | |
| Intensidad de entrada | ||
| Consumo (valor nominal) | 0,85 A | |
| Intensidad de cierre, máx. | 2,4 A; Valor nominal | |
| I²t | 0,02 A²·s | |
| Potencia | ||
| Potencia de alimentación al bus de fondo | 12 W | |
| Potencia absorbida del bus de fondo (balance) | 6,7 W | |
| Pérdidas | ||
| Pérdidas, típ. | 7 W | |
| Memoria | ||
| Nº de slots para tarjeta SIMATIC Multi Media Card | 1 | |
| se requiere una SIMATIC Memory Card | Sí | |
| Memoria de trabajo | ||
| ● Integrada (para programa) | 1 Mbyte | |
| ● Integrada (para datos) | 5 Mbyte | |
| Memoria de carga | ||
| ● enchufable (SIMATIC Memory Card), máx. | 32 Gbyte | |
| Respaldo | ||
| ● libre de mantenimiento | Sí | |
| Tiempos de ejecución de la CPU | ||
| para operaciones de bits, típ. | 10 ns | |
| para operaciones a palabras, típ. | 12 ns | |
| para artitmética de coma fija, típ. | 16 ns | |
| para artitmética de coma flotante, típ. | 64 ns | |
| CPU-bloques | ||
| N.º de elementos (total): | 8 000; Bloques (OB, FB, FC, DB) y UDT | |
| DB | ||
| ● Banda numérica | 1 ... 60 999; dividida en: de la banda numérica usable por el usuario: 1 ... 59 999 y la banda numérica vía DBs generados por SFC 86: 60 000 ... 60 999 | |
| ● Tamaño, máx. | 5 Mbyte; con DBs direccionados absolutamente, máx. 64 kbytes | |
| FB | ||
| ● Banda numérica | 0 ... 65 535 | |
| ● Tamaño, máx. | 1 Mbyte | |
| FC | ||
| ● Banda numérica | 0 ... 65 535 | |
| ● Tamaño, máx. | 1 Mbyte | |
| OB | ||
| ● Tamaño, máx. | 1 Mbyte | |
| ● Nº de OBs de ciclo libre | 100 | |
| ● Nº de OBs de alarma horaria | 20 | |
| ● Nº de OBs de alarma de retardo | 20 | |
| ● Nº de OBs de alarma cíclica | 20; con ciclo OB 3x mínimo de 250 µs | |
| ● Nº de OBs de alarma de proceso | 50 | |
| ● Nº de OBs de alarmas DPV1 | 3 | |
| ● Nº de OBs de modo isócrono | 3 | |
| ● Nº de OBs de alarmas de sincronismo tecnológicas | 2 | |
| ● Nº de OBs de arranque | 100 | |
| ● Nº de OBs de errores asíncronos | 4 | |
| ● Nº de OBs de errores síncronos | 2 | |
| ● Nº de alarmas de diagnóstico | 1 | |
| Profundidad de anidamiento | ||
| ● por cada prioridad | 24 | |
| Contadores, temporizadores y su remanencia | ||
| Contadores S7 | ||
| ● Cantidad | 2 048 | |
| Remanencia | ||
| — Configurable | Sí | |
| Contadores IEC | ||
| ● Cantidad | cualquiera (limitado solo por la memoria de trabajo) | |
| Remanencia | ||
| — Configurable | Sí | |
| Temporizadores S7 | ||
| ● Cantidad | 2 048 | |
| Remanencia | ||
| — Configurable | Sí | |
| Temporizadores IEC | ||
| ● Cantidad | cualquiera (limitado solo por la memoria de trabajo) | |
| Remanencia | ||
| — Configurable | Sí | |
| Áreas de datos y su remanencia | ||
| Área de datos remanentes (incl. temporizadores, contadores, marcas), máx. | 512 kbyte; en total, memoria remanente utilizable para marcas, temporizadores, contadores, DB y datos tecnológicos (ejes): 472 kbytes | |
| Área de datos remanentes ampliada (incl. temporizadores, contadores, marcas), máx. | 5 Mbyte; Si se utiliza una PS 60 W 24/48/60 V DC HF | |
| Marcas | ||
| ● Número, máx. | 16 kbyte | |
| ● Nº de marcas de ciclo | 8; 8 bits para marcas de ciclo, reunidos en un byte para marcas de ciclo | |
| Bloques de datos | ||
| ● Remanencia configurable | Sí | |
| ● Remanencia predeterminada | No | |
| Datos locales | ||
| ● por cada prioridad, máx. | 64 kbyte; máx. 16 kbytes por bloque | |
| Área de direcciones | ||
| Número de módulos de E/S | 8 192; n.º máx. de módulos/submódulos | |
| Área de direcciones de periferia | ||
| ● Entradas | 32 kbyte; Todas las entradas están en la imagen de proceso | |
| ● Salidas | 32 kbyte; Todas las salidas están en la imagen de proceso | |
| de ellos, de cada subsistema de E/S | ||
| — Entradas (volumen) | 8 kbyte | |
| — Salidas (volumen) | 8 kbyte | |
| de ellas, por cada CM/CP | ||
| — Entradas (volumen) | 8 kbyte | |
| — Salidas (volumen) | 8 kbyte | |
| Imágenes de subproceso | ||
| ● Nº de imágenes de subproceso, máx. | 32 | |
| Configuración del hardware | ||
| Número de sistemas IO descentralizados | 64; Se entiende por sistema IO descentralizado la integración de periferia descentralizada a través de módulos de comunicación PROFINET o PROFIBUS y la conexión de la periferia a través de módulos maestros AS-i o Links (p. ej., IE/PB-Link) | |
| Nº de maestros DP | ||
| ● integrada | 1 | |
| ● vía CM | 8; En total se pueden enchufar un máximo de 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) | |
| Número de IO-Controller | ||
| ● integrada | 2 | |
| ● vía CM | 8; En total se pueden enchufar un máximo de 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) | |
| Bastidores | ||
| ● Módulos por bastidor, máx. | 32; CPU + 31 módulos | |
| ● Número de líneas, máx. | 1 | |
| CM PaP | ||
| ● Número de CMs PaP | El número de CM PaP conectables solo está limitado por la disponibilidad de los slots | |
| Hora | ||
| Reloj | ||
| ● Tipo | Reloj por hardware | |
| ● Duración del respaldo | 6 wk; a 40 °C de temperatura ambiente, típ. | |
| ● Desviación diaria, máx. | 10 s; típ.: 2 s | |
| Contador de horas de funcionamiento | ||
| ● Cantidad | 16 | |
| Sincronización de la hora | ||
| ● Soporta | Sí | |
| ● en DP, maestro | Sí | |
| ● en el autómata, maestro | Sí | |
| ● en el autómata, esclavo | Sí | |
| ● por Ethernet vía NTP | Sí | |
| Interfaces | ||
| Nº de interfaces PROFINET | 2 | |
| Nº de interfaces PROFIBUS | 1 | |
| 1. Interfaz | ||
| Física de la interfaz | ||
| ● Número de puertos | 2 | |
| ● Switch integrado | Sí | |
| ● RJ 45 (Ethernet) | Sí; X1 | |
| Protocolos | ||
| ● Protocolo IP | Sí; IPv4 | |
| ● PROFINET IO-Controller | Sí | |
| ● PROFINET IO-Device | Sí | |
| ● Comunicación SIMATIC | Sí | |
| ● Comunicación IE abierta | Sí; También disponible cifrada | |
| ● Servidores web | Sí | |
| ● Redundancia del medio | Sí | |
| PROFINET IO-Controller | ||
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — S7-Routing | Sí | |
| — Modo isócrono | Sí | |
| — Intercambio de datos directo | Sí; Requisitos: IRT y modo isócrono (MRPD opcional) | |
| — IRT | Sí | |
| — MRP | Sí; MRP Automanager según IEC 62439-2 Edition 2.0; MRP Manager; MRP Client; número máx. de dispositivos en el anillo: 50 | |
| — MRPD | Sí; Requisitos: IRT | |
| — PROFIenergy | Sí; mediante programa de usuario | |
| — Arranque priorizado | Sí; máx. 32 PROFINET Devices | |
| — Nº de IO Devices que se pueden conectar en total, máx. | 256; En total se puede conectar un máximo de 1 000 unidades periféricas descentralizadas vía AS-i, PROFIBUS o PROFINET | |
| — de los cuales, IO devices con IRT, máx. | 64 | |
| — Nº de IO-Devices conectables para RT, máx. | 256 | |
| — de ellos, en línea, máx. | 256 | |
| — Nº de IO-Devices activables/desactivables simultáneamente, máx. | 8; En total a través de todas las interfaces | |
| — Nº de IO-Devices por herramienta, máx. | 8 | |
| — Tiempos de actualización | El valor mínimo del tiempo de actualización también depende de la parte de comunicación ajustada para PROFINET IO, de la cantidad de IO-Devices y de la cantidad de datos útiles configurados | |
| Tiempo de actualización con IRT | ||
| — con un ciclo de emisión de 250 µs | 250 µs a 4 ms. Nota: con IRT en modo isócrono es determinante el tiempo de refresco mínimo de 375 µs del OB isócrono | |
| — con un ciclo de emisión de 500 µs | 500 µs a 8 ms | |
| — con un ciclo de emisión de 1 ms | 1 ms a 16 ms | |
| — con un ciclo de emisión de 2 ms | 2 ms a 32 ms | |
| — con un ciclo de emisión de 4 ms | 4 ms a 64 ms | |
| — Con IRT y parametrización de tiempos de ciclo de envío "impares" | Tiempo de actualización = ciclo de emisión "impar" ajustado (cualquier múltiplo de 125 µs: 375 µs, 625 µs ... 3 875 µs) | |
| Tiempos de actualización con RT | ||
| — con un ciclo de emisión de 250 µs | 250 µs a 128 ms | |
| — con un ciclo de emisión de 500 µs | 500 µs a 256 ms | |
| — con un ciclo de emisión de 1 ms | 1 ms a 512 ms | |
| — con un ciclo de emisión de 2 ms | 2 ms a 512 ms | |
| — con un ciclo de emisión de 4 ms | 4 ms a 512 ms | |
| PROFINET IO-Device | ||
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — S7-Routing | Sí | |
| — Modo isócrono | No | |
| — IRT | Sí | |
| — MRP | Sí; MRP Automanager según IEC 62439-2 Edition 2.0; MRP Manager; MRP Client; número máx. de dispositivos en el anillo: 50 | |
| — MRPD | Sí; Requisitos: IRT | |
| — PROFIenergy | Sí; mediante programa de usuario | |
| — Shared Device | Sí | |
| — Nº de IO Controller con Shared Device, máx. | 4 | |
| — Asset Management Record | Sí; mediante programa de usuario | |
| 2. Interfaz | ||
| Física de la interfaz | ||
| ● Número de puertos | 1 | |
| ● Switch integrado | No | |
| ● RJ 45 (Ethernet) | Sí; X2 | |
| Protocolos | ||
| ● Protocolo IP | Sí; IPv4 | |
| ● PROFINET IO-Controller | Sí | |
| ● PROFINET IO-Device | Sí | |
| ● Comunicación SIMATIC | Sí | |
| ● Comunicación IE abierta | Sí; También disponible cifrada | |
| ● Servidores web | Sí | |
| ● Redundancia del medio | No | |
| PROFINET IO-Controller | ||
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — S7-Routing | Sí | |
| — Modo isócrono | No | |
| — Intercambio de datos directo | No | |
| — IRT | No | |
| — MRP | No | |
| — MRPD | No | |
| — PROFIenergy | Sí; mediante programa de usuario | |
| — Arranque priorizado | No | |
| — Nº de IO Devices que se pueden conectar en total, máx. | 32; En total se puede conectar un máximo de 1 000 unidades periféricas descentralizadas vía AS-i, PROFIBUS o PROFINET | |
| — Nº de IO-Devices conectables para RT, máx. | 32 | |
| — de ellos, en línea, máx. | 32 | |
| — Nº de IO-Devices activables/desactivables simultáneamente, máx. | 8; En total a través de todas las interfaces | |
| — Nº de IO-Devices por herramienta, máx. | 8 | |
| — Tiempos de actualización | El valor mínimo del tiempo de actualización también depende de la parte de comunicación ajustada para PROFINET IO, de la cantidad de IO-Devices y de la cantidad de datos útiles configurados | |
| Tiempos de actualización con RT | ||
| — con un ciclo de emisión de 1 ms | 1 ms a 512 ms | |
| PROFINET IO-Device | ||
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — S7-Routing | Sí | |
| — Modo isócrono | No | |
| — IRT | No | |
| — MRP | No | |
| — MRPD | No | |
| — PROFIenergy | Sí; mediante programa de usuario | |
| — Arranque priorizado | No | |
| — Shared Device | Sí | |
| — Nº de IO Controller con Shared Device, máx. | 4 | |
| — Asset Management Record | Sí; mediante programa de usuario | |
| 3. Interfaz | ||
| Física de la interfaz | ||
| ● Número de puertos | 1 | |
| ● RS 485 | Sí; X3 | |
| Protocolos | ||
| ● Maestro PROFIBUS DP | Sí | |
| ● Esclavo PROFIBUS DP | No | |
| ● Comunicación SIMATIC | Sí | |
| Física de la interfaz | ||
| RJ 45 (Ethernet) | ||
| ● 100 Mbits/s | Sí | |
| ● Autonegociación | Sí | |
| ● Autocrossing | Sí | |
| ● LED de estado Industrial Ethernet | Sí | |
| RS 485 | ||
| ● Velocidad de transferencia, máx. | 12 Mbit/s | |
| Protocolos | ||
| Nº de conexiones | ||
| ● Número de conexiones máx. | 256; vía interfaces integradas de la CPU y CP/CM conectados | |
| ● Número de conexiones reservadas para ES/HMI/Web | 10 | |
| ● Número de conexiones vía interfaces integradas | 128 | |
| ● Número de conexiones de S7 Routing | 16 | |
| Funcionamiento redundante | ||
| ● H-Sync Forwarding | Sí | |
| Redundancia del medio | ||
| — Tiempo de conmutación en caso de rotura de cable, típ. | 200 ms; con MRP; sin latencia con MRPD | |
| — Nº de estaciones en el anillo, máx. | 50 | |
| Comunicación SIMATIC | ||
| ● Comunicación S7, como servidor | Sí | |
| ● Comunicación S7, como cliente | Sí | |
| ● Datos útiles por petición, máx. | ver la Ayuda online (S7 communication, User data size) | |
| Comunicación IE abierta | ||
| ● TCP/IP | Sí | |
| — Tamaño de datos, máx. | 64 kbyte | |
| — varias conexiones pasivas por puerto, función soportada | Sí | |
| ● ISO-on-TCP (RFC1006) | Sí | |
| — Tamaño de datos, máx. | 64 kbyte | |
| ● UDP | Sí | |
| — Tamaño de datos, máx. | 2 kbyte; 1 472 bytes con UDP Broadcast | |
| — UDP-Multicast | Sí; Máx. 5 circuitos Multicast | |
| ● DHCP | No | |
| ● SNMP | Sí | |
| ● DCP | Sí | |
| ● LLDP | Sí | |
| Servidores web | ||
| ● HTTP | Sí; Páginas estándar y de usuario | |
| ● HTTPS | Sí; Páginas estándar y de usuario | |
| Maestro PROFIBUS DP | ||
| ● Número de conexiones máx. | 48; para la interfaz PROFIBUS DP integrada | |
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — S7-Routing | Sí | |
| — Enrutado de registros | Sí | |
| — Modo isócrono | Sí | |
| — Equidistancia | Sí | |
| — Nº de esclavos DP | 125; En total se puede conectar un máximo de 1 000 unidades periféricas descentralizadas vía AS-i, PROFIBUS o PROFINET | |
| — Activar/desactivar esclavos DP | Sí | |
| OPC UA | ||
| ● Requiere licencia runtime | Sí | |
| ● OPC UA Client | Sí | |
| — Autenticación de aplicaciones | Sí | |
| — Políticas de seguridad | Políticas de seguridad disponibles: ninguna, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Autenticación de usuarios | "Anónimo o mediante nombre de usuario y contraseña | |
| — Número de conexiones máx. | 10 | |
| — Número de nodos de las interfaces del cliente, máx. | 2 000 | |
| — Número de elementos para las respectivas llamadas de OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, máx. | 300 | |
| — Número de elementos para las respectivas llamadas de OPC_UA_NameSpaceGetIndexList, máx. | 20 | |
| — Número de elementos para las respectivas llamadas de OPC_UA_MethodGetHandleList, máx. | 100 | |
| — Número de llamadas simultáneas de las instrucciones del cliente por conexión (excepto OPC_UA_ReadList, OPC_UA_WriteList y OPC_UA_MethodCall), máx. | 1 | |
| — Número de llamadas simultáneas de las instrucciones del cliente OPC_UA_ReadList, OPC_UA_WriteList y OPC_UA_MethodCall, máx. | 5 | |
| — Número de nodos registrables, máx. | 5 000 | |
| — Número de llamadas a métodos de OPC_UA_MethodCall registrables, máx. | 100 | |
| — Número de entradas/salidas en caso de llamada de OPC_UA_MethodCall, máx. | 20 | |
| ● OPC UA Server | Sí; Acceso a datos (Read, Write, Subscribe), llamada de método, espacio para dirección personalizada | |
| — Autenticación de aplicaciones | Sí | |
| — Políticas de seguridad | Políticas de seguridad disponibles: ninguna, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Autenticación de usuarios | "Anónimo o mediante nombre de usuario y contraseña | |
| — Número de sesiones, máx. | 48 | |
| — Número de variables accesibles, máx. | 100 000 | |
| — Número de nodos registrables, máx. | 20 000 | |
| — Número de suscripciones por sesión, máx. | 20 | |
| — Intervalo de muestreo, mín. | 100 ms | |
| — Intervalo de emisión, mín. | 200 ms | |
| — Número de métodos de servidor, máx. | 50 | |
| — Número de entradas/salidas por método de servidor, máx. | 20 | |
| — Número de elementos vigilados (monitored items), máx. | 2 000; con intervalo de muestreo 1 s e intervalo de emisión 1 s | |
| — Número de interfaces del servidor, máx. | 10; o bien 20, en función del tipo de interfaz de servidor | |
| — Número de nodos en interfaces del servidor definidas por el usuario, máx. | 5 000 | |
| Otros protocolos | ||
| ● MODBUS | Sí; MODBUS TCP | |
| Modo isócrono | ||
| Equidistancia | Sí | |
| Funciones de aviso S7 | ||
| Número de estaciones conectables para funciones de aviso, máx. | 64 | |
| Avisos de programa | Sí | |
| Número de avisos de programa configurables, máx. | 10 000; Los avisos de programa se generan con el bloque "Program_Alarm", ProDiag o GRAPH | |
| Número de avisos de programa cargables en RUN, máx. | 5 000 | |
| Número de avisos activos simultáneamente, máx. | ||
| ● Número de avisos de programa | 1 000 | |
| ● Número de avisos para diagnóstico de sistema | 200 | |
| ● Número de avisos para objetos tecnológicos Motion | 160 | |
| Funciones de test y puesta en marcha | ||
| Puesta en marcha en equipo (Team Engineering) | Sí; Acceso online en paralelo posible para hasta 8 sistemas de ingeniería | |
| Estado de bloques | Sí; hasta 8 simultánamente (en total de todo los ES Clients) | |
| Paso individual | No | |
| Nº de puntos de parada | 8 | |
| Estado/forzado | ||
| ● Estado/forzado de variables | Sí | |
| ● Variables | Entradas/salidas, marcas, DB, E/S de periferia, tiempos, contadores | |
| ● Nº de variables, máx. | ||
| — de ellas, estado de variables, máx. | 200; por petición | |
| — de ellas, forzado de variables, máx. | 200; por petición | |
| Forzado permanente | ||
| ● Forzado permanente, variables | Entradas/salidas de periferia | |
| ● Nº de variables, máx. | 200 | |
| Búfer de diagnóstico | ||
| ● existente | Sí | |
| ● Nº de entradas, máx. | 3 200 | |
| — de ellos seguros contra caída de red | 500 | |
| Traces | ||
| ● Número de Traces configurables | 4; por cada Trace son posible 512 kbytes datos | |
| Alarmas/diagnósticos/información de estado | ||
| LED señalizador de diagnóstico | ||
| ● LED RUN/STOP | Sí | |
| ● LED ERROR | Sí | |
| ● LED MAINT | Sí | |
| ● Indicador de conexión LINK TX/RX | Sí | |
| Objetos tecnológicos soportados | ||
| Motion Control | Sí; Nota: el número de ejes influye en el tiempo de ciclo del programa del PLC; Ayuda para selección disponible en la TIA Selection Tool o en SIZER | |
| ● Número de recursos de Motion Control disponibles para objetos tecnológicos | 2 400 | |
| ● recursos de control de movimiento necesarios | ||
| — por eje de velocidad | 40 | |
| — por eje de posicionamiento | 80 | |
| — por eje síncrono | 160 | |
| — por encóder externo | 80 | |
| — por leva | 20 | |
| — por pista de levas | 160 | |
| — por detector | 40 | |
| ● Eje de posicionamiento | ||
| — Número de ejes de posicionamiento con ciclo de control de movimiento de 4 ms (valor típ.) | 7 | |
| — Número de ejes de posicionamiento con ciclo de control de movimiento de 8 ms (valor típ.) | 14 | |
| Regulador | ||
| ● PID_Compact | Sí; regulador PID universal con optimización integrada | |
| ● PID_3Step | Sí; regulador PID con optimización para válvulas integrada | |
| ● PID Temp | Sí; Regulador PID con optimización integrada para temperatura | |
| Contaje y medida | ||
| ● High Speed Counter | Sí | |
| Condiciones ambientales | ||
| Temperatura ambiente en servicio | ||
| ● Posición de montaje horizontal, mín. | 0 °C | |
| ● Posición de montaje horizontal, máx. | 60 °C; Pantalla: 50 °C; la pantalla se apaga a una temperatura de empleo típ. de 50 °C | |
| ● Posición de montaje vertical, mín. | 0 °C | |
| ● Posición de montaje vertical, máx. | 40 °C; Pantalla: 40 °C; la pantalla se apaga a una temperatura de empleo típ. de 40 °C | |
| Temperatura ambiente en almacenaje/transporte | ||
| ● mín. | -40 °C | |
| ● máx. | 70 °C | |
| Altitud en servicio referida al nivel del mar | ||
| ● Altitud de instalación sobre el nivel del mar, máx. | 5 000 m; Restricciones con alturas de instalación > 2 000 m, ver Manual | |
| Configuración | ||
| programación | ||
| Lenguaje de programación | ||
| — KOP | Sí | |
| — FUP | Sí | |
| — AWL | Sí | |
| — SCL | Sí | |
| — GRAPH | Sí | |
| Protección de know-how | ||
| ● Protección de programas de usuario/Protección por contraseña | Sí | |
| ● Protección contra copia | Sí | |
| ● Protección de bloques | Sí | |
| Protección de acceso | ||
| ● Contraseña para display | Sí | |
| ● Nivel de protección: Protección contra escritura | Sí | |
| ● Nivel de protección: Protección contra escritura/lectura | Sí | |
| ● Nivel de protección: Protección completa | Sí | |
| Vigilancia de tiempo de ciclo | ||
| ● Límite inferior | Tiempo de ciclo mínimo ajustable | |
| ● Límite superior | Tiempo de ciclo máximo ajustable | |
| Dimensiones | ||
| Ancho | 70 mm | |
| Altura | 147 mm | |
| Profundidad | 129 mm | |
| Pesos | ||
| Peso, aprox. | 845 g | |
| Última modificación: | 25/08/2020 | |
| Producto | |||
| Número de artículo (número de mercado) | 6ES7516-3AN01-0AB0 | ||
| Descripción de producto | *** repuesto *** SIMATIC S7-1500, CPU 1516-3 PN/DP, módulo central con memoria de trabajo de 1 MB para programa y 5 Mbytes para datos, 1.ª interfaz: PROFINET IRT con switch de 2 puertos, 2.ª interfaz: PROFINET RT, 3.ª interfaz: PROFIBUS, 10 NS rendimiento bits, SIMATIC Memory Card necesaria | ||
| Familia de producto | No disponible | ||
| Ciclo de vida del producto (PLM) | PM410:Cancelación de producto | ||
| Fecha efectiva de PLM | Producto se cancela desde: 0 | ||
| Notas | Para este producto está disponible un sucesor:6ES7516-3AN02-0AB0 Este producto es una pieza de repuesto Si necesita ayuda póngase en contacto con nuestra oficina local de Siemens | ||
| Información de sucesor | |||
| Succesor | 6ES7516-3AN02-0AB0 | ||
| Descripción del sucesor | SIMATIC S7-1500, CPU 1516-3 PN/DP, módulo central con Memoria de trabajo de 1 Mbyte para programa y 5 Mbytes para datos, 1.ª interfaz: PROFINET IRT con switch de 2 puertos, 2.ª interfaz: PROFINET RT, 3.ª interfaz: PROFIBUS, 10 NS rendimiento bits, SIMATIC Memory Card necesaria | ||
| Datos de precio | |||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 3JF / 215 | ||
| Factor del metal | Ninguno | ||
| Información de entrega | |||
| Regulaciones de control de exportación | ECCN : EAR99H / AL : N | ||
| Hora de entrega | 1 Día/Días | ||
| Peso neto (kg) | 0,907 Kg | ||
| Dimensiones del producto (W x L X H) | No disponible | ||
| Dimensión de empaquetado | 15,80 x 15,90 x 8,40 | ||
| Unidad de tamaño de paquete de medida | CM | ||
| Unidad de medida | 1 pieza | ||
| Cantidad por paquete | 1 | ||
| Información adicional del producto | |||
| EAN | 4047623404958 | ||
| UPC | 804766167720 | ||
| Commodity code | 85371091 | ||
| LKZ_FDB/ CatalogID | ST9-E5 | ||
| Grupo de productos | 4500 | ||
| Group Code | R111 | ||
| País de origen | Alemania | ||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 03/08/15 | ||
| Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | ||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | ||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||
| Clasificaciones | |||
| No disponible | |||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7516-3AN01-0AB0 ES_6ES7516-3AN01-0AB0.pdf | 175 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
