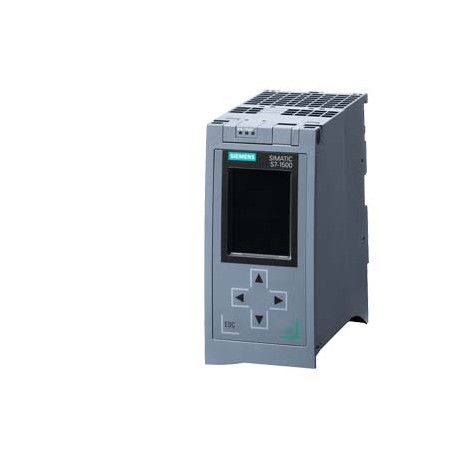

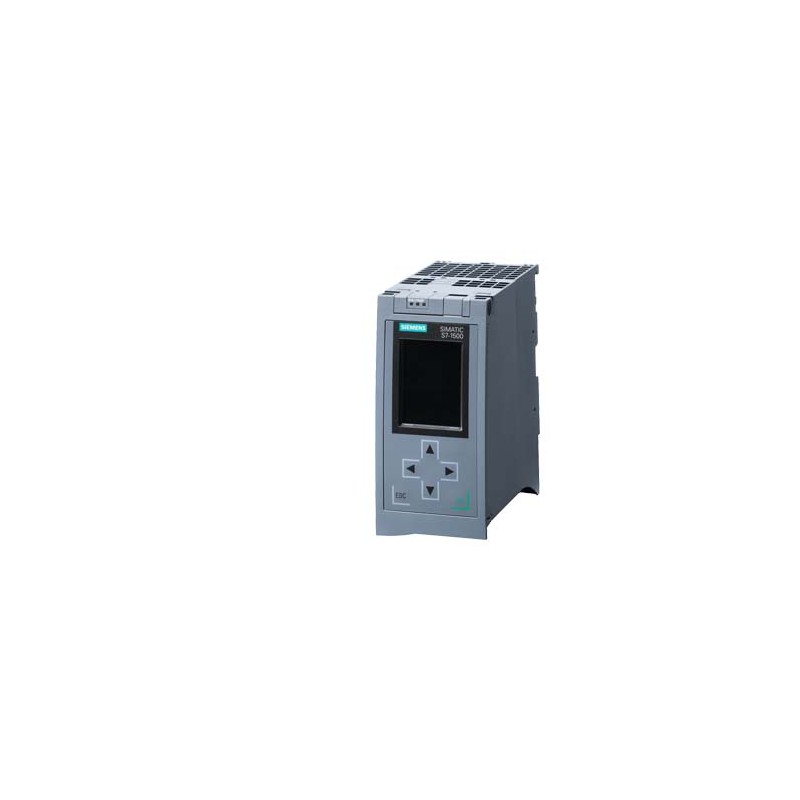

6ES7516-3AN01-0AB0 SIEMENS *** Pièce de rechange *** SIMATIC S7-1500, CPU 1516-3 PN/DP, Module unité central..
6ES7516-3AN01-0AB0
SIEMENS
*** Pièce de rechange *** SIMATIC S7-1500, CPU 1516-3 PN/DP, Module unité centrale avec 1Mo de mémoire de travail pour le programme et 5Mo pour les données, 1. interface : PROFINET IRT avec commutateur 2 ports, 2ème interface: PROFINET RT, 3ème interface: PROFIBUS, performance sur bit 10 NS, carte mémoire SIMATIC nécessaire
AUTOMATISATION > SIMATIC S7-1500 / F Safety / RH Redundant / Open Controller / Software Controller (sans E / S)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC000236 - Unité de base
| Valeur | Unité | |
|---|---|---|
| catégorie selon EN 954-1 (EF006782) | - | |
| niveau de performance selon EN ISO 13849-1 (EF007399) | - | |
| tension d'alimentation CA 60 Hz (EF007533) | - | V |
| tension d'alimentation CA 50 Hz (EF007532) | - | V |
| SIL conformément à IEC 61508 (EF009889) | - | |
| tension d'alimentation CC (EF007534) | ['19.2', '28.8'] | V |
| type de tension d’alimentation (EF002991) | DC | |
| nombre de sorties de relais (EF007348) | 0 | |
| nombre max. de minuteries (EF007349) | - | |
| modèle (EF000010) | modulaire | |
| temps de traitement (1 K, service binaire) (EF003004) | 0.01 | ms |
| nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 | |
| nombre d'interfaces matérielles PROFINET (EF006932) | 2 | |
| nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 | |
| nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 | |
| nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 | |
| nombre d'interfaces matérielles USB (EF003025) | 0 | |
| nombre d'interfaces matérielles parallèles (EF003026) | 0 | |
| nombre d'interfaces matérielles Wireless (EF006933) | 0 | |
| nombre d'autres interfaces matérielles (EF003027) | 0 | |
| nombre de sorties analogiques (EF001995) | 0 | |
| nombre d’entrées analogiques (EF001994) | 0 | |
| nombre d’entrées numériques (EF001992) | 0 | |
| nombre de sorties numériques (EF001993) | 0 | |
| avec interface optique (EF003028) | false | |
| protocole pris en charge pour TCP/IP (EF003050) | true | |
| protocole pris en charge pour PROFIBUS (EF003052) | true | |
| protocole pris en charge pour CAN (EF003053) | false | |
| protocole pris en charge pour INTERBUS (EF003054) | false | |
| protocole pris en charge pour ASI (EF003051) | false | |
| supporte le protocole KNX (EF003055) | false | |
| supporte protocole Modbus (EF003057) | true | |
| protocole pris en charge pour Data-Highway (EF003058) | false | |
| supporte le protocole DeviceNet (EF003059) | false | |
| protocole pris en charge pour SUCONET (EF003060) | false | |
| protocole pris en charge pour LON (EF003017) | false | |
| protocole pris en charge pour PROFINET IO (EF007525) | true | |
| protocole pris en charge pour PROFINET CBA (EF007524) | false | |
| protocole pris en charge pour SERCOS (EF006657) | false | |
| protocole pris en charge pour Foundation Fieldbus (EF007522) | false | |
| protocole pris en charge pour EtherNet/IP (EF007521) | false | |
| protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false | |
| protocole pris en charge pour DeviceNet Safety (EF007520) | false | |
| protocole pris en charge pour INTERBUS-Safety (EF006662) | false | |
| protocole pris en charge pour PROFIsafe (EF007526) | false | |
| protocole pris en charge pour SafetyBUS p (EF007527) | false | |
| protocole pris en charge pour autres systèmes de bus (EF003062) | false | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| maître IO-Link (EF007298) | false | |
| composants système (EF004118) | true | |
| capacité de redondance (EF003156) | false | |
| avec affichage (EF000458) | true | |
| type de mémoire (EF002996) | autre | |
| taille de mémoire (EF002997) | 6000.0 | kByte |
| extension de mémoire de programme possible (EF003029) | false | |
| montage possible sur barres profilées (EF003972) | true | |
| montage mural/direct possible (EF007020) | false | |
| encastrement frontal possible (EF007016) | false | |
| montage sur rack possible (EF007018) | false | |
| adapté aux fonctions de sécurité (EF001597) | false | |
| matériel associé (Ex ia) (EF004141) | false | |
| matériel associé (Ex ib) (EF004142) | false | |
| catégorie de protection contre les explosions pour le gaz (EF003997) | protection contre les explosions de gaz ATEX, cat.3G | |
| catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
| largeur (EF000008) | 70.0 | mm |
| hauteur (EF000040) | 147.0 | mm |
| profondeur (EF000049) | 129.0 | mm |
| *** Pièce de rechange *** SIMATIC S7-1500, CPU 1516-3 PN/DP, Module unité centrale avec 1Mo de mémoire de travail pour le programme et 5Mo pour les données, 1. interface : PROFINET IRT avec commutateur 2 ports, 2ème interface: PROFINET RT, 3ème interface: PROFIBUS, performance sur bit 10 NS, carte mémoire SIMATIC nécessaire | ||
| Informations générales | ||
| Désignation du type de produit | CPU 1516-3 PN/DP | |
| Version fonctionnelle du matériel | FS03 | |
| Version du firmware | V2.8 | |
| Fonction du produit | ||
| ● Données I&M | Oui; I&M0 á I&M3 | |
| ● Mode synchrone | Oui; Décentralisé et centralisé ; avec cycle OB min. 6x de 375 µs (décentralisé) et 1 ms (centralisé) | |
| Ingénierie avec | ||
| ● STEP 7 TIA Portal configurable/intégré à partir de la version | V16 (FW V2.8) / à partir de V13 SP1, mise à jour 4 (FW V1.8) | |
| Gestion de la configuration | ||
| par enregistrement | Oui | |
| Ecran | ||
| Diagonale d'écran [cm] | 6,1 cm | |
| Organes de commande | ||
| Nombre de touches | 6 | |
| Sélecteur de mode | 1 | |
| Tension d'alimentation | ||
| Type de tension d'alimentation | 24 V CC | |
| Plage admissible, limite inférieure (CC) | 19,2 V | |
| Plage admissible, limite supérieure (CC) | 28,8 V | |
| Protection contre l'inversion de polarité | Oui | |
| Temps de maintien sur panne réseau/d'alimentation | ||
| ● Temps de maintien sur panne réseau/d'alimentation | 5 ms | |
| ● Taux de répétition, mini | 1/s | |
| Courant d'entrée | ||
| Consommation (valeur nominale) | 0,85 A | |
| Courant d'appel, maxi | 2,4 A; Valeur nominale | |
| I²t | 0,02 A²·s | |
| Puissance | ||
| Puissance d'alimentation du bus de fond de panier | 12 W | |
| Puissance absorbée du bus de fond de panier (bilancé) | 6,7 W | |
| Puissance dissipée | ||
| Puissance dissipée, typ. | 7 W | |
| Mémoire | ||
| Nombre de logements pour Memory Card SIMATIC | 1 | |
| carte mémoire SIMATIC nécessaire | Oui | |
| Mémoire de travail | ||
| ● intégré (pour programme) | 1 Mbyte | |
| ● intégré (pour données) | 5 Mbyte | |
| Mémoire de chargement | ||
| ● enfichable (SIMATIC Memory Card), max. | 32 Gbyte | |
| Sauvegarde | ||
| ● sans maintenance | Oui | |
| Temps de traitement CPU | ||
| pour opérations sur bits, typ. | 10 ns | |
| pour opérations sur mots, typ. | 12 ns | |
| pour opérations à virgule fixe, typ. | 16 ns | |
| pour opérations à virgule flottante, typ. | 64 ns | |
| CPU-blocs | ||
| Nombre d'éléments (total) | 8 000; Blocs (OB, FB, FC, DB) et UDT | |
| DB | ||
| ● Plage de numérotation | 1 ... 60 999 ; subdivisée en : plage de numérotation à la disposition de l'utilisateur : 1 ... 59 999 et plage de numérotation via DB créés par SFC 86 : 60 000 ... 60 999 | |
| ● Taille, maxi | 5 Mbyte; la taille max. est de 64 koctets pour des DB adressés de façon absolue | |
| FB | ||
| ● Plage de numérotation | 0 ... 65 535 | |
| ● Taille, maxi | 1 Mbyte | |
| FC | ||
| ● Plage de numérotation | 0 ... 65 535 | |
| ● Taille, maxi | 1 Mbyte | |
| OB | ||
| ● Taille, maxi | 1 Mbyte | |
| ● Nombre d'OB de cycle libres | 100 | |
| ● Nombre d'OB d'alarme horaire | 20 | |
| ● Nombre d'OB d'alarme temporisée | 20 | |
| ● Nombre d'OB d'alarme cyclique | 20; avec cycle min. OB 3x de 250 µs | |
| ● Nombre d'OB d'alarme process | 50 | |
| ● Nombre d'OB d'alarme DPV1 | 3 | |
| ● Nombre d'OB d'isochronisme | 3 | |
| ● Nombre d'OB d'alarme synchrone technologique | 2 | |
| ● Nombre d'OB de démarrage | 100 | |
| ● Nombre d'OB d'erreur asynchrone | 4 | |
| ● Nombre d'OB d'erreur synchrone | 2 | |
| ● Nombre d'OB d'alarme de diagnostic | 1 | |
| Profondeur d'imbrication | ||
| ● par classe de priorité | 24 | |
| Compteurs, temporisations et leur rémanence | ||
| Compteurs S7 | ||
| ● Nombre | 2 048 | |
| Rémanence | ||
| — réglable | Oui | |
| Compteurs CEI | ||
| ● Nombre | illimité (limitation uniquement par mémoire de travail) | |
| Rémanence | ||
| — réglable | Oui | |
| Temporisations S7 | ||
| ● Nombre | 2 048 | |
| Rémanence | ||
| — réglable | Oui | |
| Temporisateurs CEI | ||
| ● Nombre | illimité (limitation uniquement par mémoire de travail) | |
| Rémanence | ||
| — réglable | Oui | |
| Zones de données et leur rémanence | ||
| Zone de données rémanentes (y compris temporisations, compteurs, mémentos), max. | 512 kbyte; au total ; mémoire rémanente utilisable pour mémentos, temporisations, compteurs, DB et données technologiques (axes) : 472 ko | |
| Zone de données rémanentes étendue (y compris temporisations, compteurs, mémentos), max. | 5 Mbyte; Avec utilisation de PS 60 W 24/48/60 V CC HF | |
| Mémentos | ||
| ● Nombre, maxi | 16 kbyte | |
| ● Nombre de mémentos de cadence | 8; 8 bit de mémento d'horloge, réunis dans un octet de mémento d'horloge | |
| Blocs de données | ||
| ● Rémanence réglable | Oui | |
| ● Rémanence préréglée | Non | |
| Données locales | ||
| ● par classe de priorité, maxi | 64 kbyte; max. 16 ko par bloc | |
| Plage d'adresses | ||
| Nombre de modules IO | 8 192; nombre max. de modules / sous-modules | |
| Plage d'adresses de périphérie | ||
| ● Entrées | 32 kbyte; toutes les entrées se trouvent dans la mémoire image du processus | |
| ● Sorties | 32 kbyte; toutes les sorties se trouvent dans la mémoire image du processus | |
| dont par sous-système IO intégré | ||
| — Entrées (volumes) | 8 kbyte | |
| — Sorties (volumes) | 8 kbyte | |
| dont par CM/CP | ||
| — Entrées (volumes) | 8 kbyte | |
| — Sorties (volumes) | 8 kbyte | |
| Mémoires images process partielles | ||
| ● Nombre de mémoires images process partielles, max. | 32 | |
| Configuration matérielle | ||
| Nombre de systèmes IO décentralisés | 64; par système IO décentralisé en entend l'intégration de la périphérie décentralisée via des modules de communication PROFINET ou PROFIBUS ainsi que le couplage de la périphérie via des modules maître AS-i ou des links (p. ex. IE/PB-Link) | |
| Nombre de systèmes maîtres DP | ||
| ● Intégré | 1 | |
| ● via CM | 8; il est possible d'enficher au total 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) | |
| Nombre de contrôleurs IO | ||
| ● Intégré | 2 | |
| ● via CM | 8; il est possible d'enficher au total 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) | |
| Profilé-support | ||
| ● Modules par châssis, maxi | 32; CPU + 31 modules | |
| ● Nombre de ligne, maxi | 1 | |
| PtP CM | ||
| ● Nombre de PtP CM | le nombre de modules PtP CM raccordables est limités par le nombre d'emplacements | |
| Heure | ||
| Horloge | ||
| ● Type | Horloge matérielle | |
| ● Durée de sauvegarde | 6 wk; pour une température ambiante de 40 °C, typ. | |
| ● Ecart journalier, maxi | 10 s; typ. : 2 s | |
| Compteur d'heures de fonctionnement | ||
| ● Nombre | 16 | |
| Synchronisation de l'heure | ||
| ● pris en charge | Oui | |
| ● sur DP, maître | Oui | |
| ● dans l'AP, maître | Oui | |
| ● dans l'AP, esclave | Oui | |
| ● sur Ethernet via NTP | Oui | |
| Interfaces | ||
| Nombre d'interfaces PROFINET | 2 | |
| Nombre d'interfaces PROFIBUS | 1 | |
| 1. Interface | ||
| Réalisation physique de l'interface | ||
| ● Nombre de ports | 2 | |
| ● Commutateur intégré | Oui | |
| ● RJ 45(Ethernet) | Oui; X1 | |
| Protocoles | ||
| ● Protocole IP | Oui; IPv4 | |
| ● Automate PROFINET IO | Oui | |
| ● Périphérique PROFINET IO | Oui | |
| ● Communication SIMATIC | Oui | |
| ● Communication IE ouverte | Oui; également disponible en option en version cryptée | |
| ● Serveur Web | Oui | |
| ● Redondance des média | Oui | |
| Automate PROFINET IO | ||
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage S7 | Oui | |
| — Mode synchrone | Oui | |
| — Échange de données direct | Oui; Condition : IRT et mode synchrone (MRPD en option) | |
| — IRT | Oui | |
| — MRP | Oui; Gestionnaire automatique MRP selon CEI 62439-2 édition 2.0 ; gestionnaire MRP ; client MRP ; nombre max. d'appareils dans l'anneau : 50 | |
| — MRPD | Oui; Condition : IRT | |
| — PROFIenergy | Oui; via le programme utilisateur | |
| — Démarrage prioritaire | Oui; max. 32 appareils PROFINET | |
| — Nombre de périphériques IO raccordables, max. | 256; au total, il est possible de raccorder max. 1 000 périphériques décentralisés via AS-i, PROFIBUS ou PROFINET | |
| — dont périphériques d'E/S avec IRT, max. | 64 | |
| — Nombre de périphériques d'E/S raccordables pour RT, maxi | 256 | |
| — dont en ligne, maxi | 256 | |
| — Nombre de périphériques IO activables/désactivables simultanément, maxi | 8; au total sur toutes les interfaces | |
| — Nombre de périphériques d'E/S par outil, maxi | 8 | |
| — Temps de rafraîchissement | La valeur minimale du temps d'actualisation dépend aussi du temps paramétré pour la communication PROFINET IO, du nombre de périphériques IO et du nombre de données utiles configurées | |
| Temps d'actualisation avec IRT | ||
| — avec cadence d'émission 250 µs | 250 µs à 4 ms ; Remarque : pour IRT en mode synchrone, la période d'actualisation minimale de 375 µs de l'OB avec synchronisme d'horloge est déterminante | |
| — avec cadence d'émission 500 µs | 500 µs à 8 ms | |
| — avec cadence d'émission 1 ms | 1 ms à 16 ms | |
| — avec cadence d'émission 2 ms | 2 ms à 32 ms | |
| — avec cadence d'émission 4 ms | 4 ms à 64 ms | |
| — pour IRT et paramétrage Cycles d'émission "impair" | Temps d'actualisation = cycle d'émission "impair" réglé (multiple quelconque de 125 µs : 375 µs, 625 µs ... 3 875 µs) | |
| Temps d'actualisation avec RT | ||
| — avec cadence d'émission 250 µs | 250 µs à 128 ms | |
| — avec cadence d'émission 500 µs | 500 µs à 256 ms | |
| — avec cadence d'émission 1 ms | 1 ms à 512 ms | |
| — avec cadence d'émission 2 ms | 2 ms à 512 ms | |
| — avec cadence d'émission 4 ms | 4 ms à 512 ms | |
| Périphérique PROFINET IO | ||
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage S7 | Oui | |
| — Mode synchrone | Non | |
| — IRT | Oui | |
| — MRP | Oui; Gestionnaire automatique MRP selon CEI 62439-2 édition 2.0 ; gestionnaire MRP ; client MRP ; nombre max. d'appareils dans l'anneau : 50 | |
| — MRPD | Oui; Condition : IRT | |
| — PROFIenergy | Oui; via le programme utilisateur | |
| — Shared Device | Oui | |
| — Nombre de périphériques IO pour Shared Device, max. | 4 | |
| — Enregistrement de la gestion des actifs | Oui; via le programme utilisateur | |
| 2. Interface | ||
| Réalisation physique de l'interface | ||
| ● Nombre de ports | 1 | |
| ● Commutateur intégré | Non | |
| ● RJ 45(Ethernet) | Oui; X2 | |
| Protocoles | ||
| ● Protocole IP | Oui; IPv4 | |
| ● Automate PROFINET IO | Oui | |
| ● Périphérique PROFINET IO | Oui | |
| ● Communication SIMATIC | Oui | |
| ● Communication IE ouverte | Oui; également disponible en option en version cryptée | |
| ● Serveur Web | Oui | |
| ● Redondance des média | Non | |
| Automate PROFINET IO | ||
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage S7 | Oui | |
| — Mode synchrone | Non | |
| — Échange de données direct | Non | |
| — IRT | Non | |
| — MRP | Non | |
| — MRPD | Non | |
| — PROFIenergy | Oui; via le programme utilisateur | |
| — Démarrage prioritaire | Non | |
| — Nombre de périphériques IO raccordables, max. | 32; au total, il est possible de raccorder max. 1 000 périphériques décentralisés via AS-i, PROFIBUS ou PROFINET | |
| — Nombre de périphériques d'E/S raccordables pour RT, maxi | 32 | |
| — dont en ligne, maxi | 32 | |
| — Nombre de périphériques IO activables/désactivables simultanément, maxi | 8; au total sur toutes les interfaces | |
| — Nombre de périphériques d'E/S par outil, maxi | 8 | |
| — Temps de rafraîchissement | La valeur minimale du temps d'actualisation dépend aussi du temps paramétré pour la communication PROFINET IO, du nombre de périphériques IO et du nombre de données utiles configurées | |
| Temps d'actualisation avec RT | ||
| — avec cadence d'émission 1 ms | 1 ms à 512 ms | |
| Périphérique PROFINET IO | ||
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage S7 | Oui | |
| — Mode synchrone | Non | |
| — IRT | Non | |
| — MRP | Non | |
| — MRPD | Non | |
| — PROFIenergy | Oui; via le programme utilisateur | |
| — Démarrage prioritaire | Non | |
| — Shared Device | Oui | |
| — Nombre de périphériques IO pour Shared Device, max. | 4 | |
| — Enregistrement de la gestion des actifs | Oui; via le programme utilisateur | |
| 3. Interface | ||
| Réalisation physique de l'interface | ||
| ● Nombre de ports | 1 | |
| ● RS 485 | Oui; X3 | |
| Protocoles | ||
| ● Maître PROFIBUS DP | Oui | |
| ● Esclave PROFIBUS DP | Non | |
| ● Communication SIMATIC | Oui | |
| Réalisation physique de l'interface | ||
| RJ 45(Ethernet) | ||
| ● 100 Mbit/s | Oui | |
| ● Autonégociation | Oui | |
| ● Autocrossing | Oui | |
| ● LED d'état Industrial Ethernet | Oui | |
| RS 485 | ||
| ● Vitesse de transmission, maxi | 12 Mbit/s | |
| Protocoles | ||
| Nombre de liaisons | ||
| ● Nombre de liaisons, max. | 256; via interfaces intégrées de la CPU et CP / CM raccordés | |
| ● Nombre de liaisons réservées pour ES/HMI/Web | 10 | |
| ● Nombre de liaisons via interfaces intégrées | 128 | |
| ● Nombre de liaison de routage S7 | 16 | |
| Mode redondant | ||
| ● H-Sync-Forwarding | Oui | |
| Redondance des média | ||
| — Temps de commutation en cas de rupture de câble, typ. | 200 ms; avec MRP ; sans à coup avec MRPD | |
| — Nombre d'abonnés dans l'anneau, max. | 50 | |
| Communication SIMATIC | ||
| ● Communication S7, en tant que serveur | Oui | |
| ● Communication S7, en tant que client | Oui | |
| ● Données utiles par requête, maxi | voir aide en ligne (communication S7, taille des données utilisateur) | |
| Communication IE ouverte | ||
| ● TCP/IP | Oui | |
| — Longueur de données, maxi | 64 kbyte | |
| — plusieurs liaisons passives par port, supportées | Oui | |
| ● ISO-on-TCP (RFC1006) | Oui | |
| — Longueur de données, maxi | 64 kbyte | |
| ● UDP | Oui | |
| — Longueur de données, maxi | 2 kbyte; 1 472 octets en diffusion UDP Broadcast | |
| — UDP-Multicast | Oui; max. 5 circuits Multicast | |
| ● DHCP | Non | |
| ● SNMP | Oui | |
| ● DCP | Oui | |
| ● LLDP | Oui | |
| Serveur Web | ||
| ● HTTP | Oui; Applications standard et personnalisées | |
| ● HTTPS | Oui; Applications standard et personnalisées | |
| Maître PROFIBUS DP | ||
| ● Nombre de liaisons, max. | 48; pour l'interface PROFIBUS DP intégrée | |
| Services | ||
| — Communication PG/OP | Oui | |
| — Routage S7 | Oui | |
| — Routage d'enregistrements | Oui | |
| — Mode synchrone | Oui | |
| — Equidistance | Oui | |
| — Nombre d'esclaves DP | 125; au total, il est possible de raccorder max. 1 000 périphériques décentralisés via AS-i, PROFIBUS ou PROFINET | |
| — Activation/Désactivation d'esclaves DP | Oui | |
| OPC UA | ||
| ● Licence Runtime nécessaire | Oui | |
| ● Client OPC UA | Oui | |
| — Authentification d'application | Oui | |
| — Security Policies | Security Policies disponibles : None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Authentification d'utilisateur | "Anonyme" ou par nom d'utilisateur et mot de passe | |
| — Nombre de liaisons, max. | 10 | |
| — Nombre de nœuds des interfaces client, max. | 2 000 | |
| — Nombre d'éléments pour un appel de OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, max. | 300 | |
| — Nombre d'éléments pour un appel de OPC_UA_NameSpaceGetIndexList, max. | 20 | |
| — Nombre d'éléments pour un appel de OPC_UA_MethodGetHandleList, max. | 100 | |
| — Nombre d'appels simultanés des instructions client par liaison (sauf OPC_UA_ReadList,OPC_UA_WriteList,OPC_UA_MethodCall), max. | 1 | |
| — Nombre d'appels simultanés des instructions client OPC_UA_ReadList,OPC_UA_WriteList et OPC_UA_MethodCall, max. | 5 | |
| — Nombre de nœuds enregistrables, max. | 5 000 | |
| — Nombre d'appels de méthode enregistrables de OPC_UA_MethodCall, max. | 100 | |
| — Nombre d'entrées/sorties pour appel OPC_UA_MethodCall, max. | 20 | |
| ● Serveur OPC UA | Oui; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space | |
| — Authentification d'application | Oui | |
| — Security Policies | Security Policies disponibles : None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Authentification d'utilisateur | "Anonyme" ou par nom d'utilisateur et mot de passe | |
| — Nombre de sessions, max. | 48 | |
| — Nombre de variables accessibles, max. | 100 000 | |
| — Nombre de nœuds enregistrables, max. | 20 000 | |
| — Nombre de souscriptions par session, max. | 20 | |
| — Intervalle de scrutation, min. | 100 ms | |
| — Intervalle d'émission, min. | 200 ms | |
| — Nombre de méthodes de serveur, max. | 50 | |
| — Nombre d'entrées/sorties par méthode de serveur, max. | 20 | |
| — Nombre d'éléments surveillés (monitored items), max. | 2 000; pour période d'échantillonnage de 1 s et période d'émission de 1 s | |
| — Nombre d'interfaces de serveur, max. | 10; ou 20, en fonction du type de l'interface serveur | |
| — Nombre de nœuds pour interfaces de serveur définies par l'utilisateur, max. | 5 000 | |
| Autres protocoles | ||
| ● MODBUS | Oui; MODBUS TCP | |
| Mode synchrone | ||
| Equidistance | Oui | |
| Fonctions de signalisation S7 | ||
| Nombre de stations pouvant être déclarées pour les fonctions de signalisation, max. | 64 | |
| Messages de programme | Oui | |
| Nombre de messages de programme configurables, max. | 10 000; Les messages de programme sont générés par le bloc "Program_Alarm", ProDiag ou GRAPH | |
| Nombre de messages de programme chargeables en RUN, max. | 5 000 | |
| Nombre de messages actifs simultanément, max. | ||
| ● Nombre de messages de programme | 1 000 | |
| ● Nombre de messages pour diagnostic système | 200 | |
| ● Nombre de messages pour objets technologiques Motion | 160 | |
| Fonctions de test et de mise en service | ||
| Mise en service groupée (team engineering) | Oui; Accès en ligne parallèle possible pour jusqu'à 8 systèmes d'ingénierie | |
| Etat du bloc | Oui; jusqu'à 8 simultanément (au total sur tous les clients ES) | |
| Pas unique | Non | |
| Nombre de points d'arrêt | 8 | |
| Visualisation/forçage | ||
| ● Visualisation/forçage de variables | Oui | |
| ● Variables | Entrées/sorties, mémentos, DB, entrées/sorties de périphérie, temporisations, compteurs | |
| ● Nombre de variables, max. | ||
| — dont pour Visualiser variables, maxi | 200; par contrat | |
| — dont pour Forcer variables, maxi | 200; par contrat | |
| Forçage permanent | ||
| ● Forçage permanent, variables | Entrées/sorties de périphérie | |
| ● Nombre de variables, max. | 200 | |
| Tampon de diagnostic | ||
| ● présente | Oui | |
| ● Nombre d'entrées, max. | 3 200 | |
| — dont protégé en cas de panne secteur | 500 | |
| Traces | ||
| ● Nombre de traces configurables | 4; jusqu'à 512 ko de données sont possibles par trace | |
| Alarmes/diagnostic/information d'état | ||
| Signalisation de diagnostic par LED | ||
| ● LED RUN/STOP | Oui | |
| ● LED ERROR | Oui | |
| ● LED MAINT | Oui | |
| ● Indicateur de liaison LINK TX/RX | Oui | |
| Objets technologiques supportés | ||
| Motion Control | Oui; Nota : le nombre d'axes influence le temps de cycle du programme API ; aide à la sélection via l'outil TIA Selection Tool ou SIZER | |
| ● Nombre de ressources Motion Control disponibles pour objets technologiques | 2 400 | |
| ● Ressources Motion Control nécessaires | ||
| — par axe rotatif | 40 | |
| — par axe de positionnement | 80 | |
| — par axe de synchronisme | 160 | |
| — par capteur externe | 80 | |
| — par came | 20 | |
| — par piste de came | 160 | |
| — par palpeur de mesure | 40 | |
| ● Axe de positionnement | ||
| — Nombre d'axe de positionnement avec cycle Motion Control de 4 ms (valeur typique) | 7 | |
| — Nombre d'axe de positionnement avec cycle Motion Control de 8 ms (valeur typique) | 14 | |
| Régulateur | ||
| ● PID_Compact | Oui; régulateur PID universel avec optimisation intégrée | |
| ● PID_3Step | Oui; régulateur PID avec optimisation intégrée pour vannes | |
| ● PID-Temp | Oui; Régulateur PID avec optimisation intégrée pour température | |
| Comptage et mesure | ||
| ● Compteur grande vitesse | Oui | |
| Conditions ambiantes | ||
| Température ambiante en service | ||
| ● Montage horizontal, mini | 0 °C | |
| ● Montage horizontal, maxi | 60 °C; Afficheur: 50 °C, l'afficheur est coupé à une température de service typique de 50 °C | |
| ● Montage vertical, mini | 0 °C | |
| ● Montage vertical, maxi | 40 °C; Afficheur: 40 °C, l'afficheur est coupé à une température de service typique de 40 °C | |
| Température ambiante à l'entreposage / au transport | ||
| ● mini | -40 °C | |
| ● max. | 70 °C | |
| Altitude en service par rapport au niveau de la mer | ||
| ● Altitude d'installation, max. | 5 000 m; Restrictions pour altitude d'implantation > 2 000 m, voir manuel | |
| Configuration | ||
| Programmation | ||
| Langage de programmation | ||
| — CONT | Oui | |
| — LOG | Oui | |
| — LIST | Oui | |
| — SCL | Oui | |
| — GRAPH | Oui | |
| Protection du savoir-faire | ||
| ● Protection des programmes utilisateur / protection par mot de passe | Oui | |
| ● Protection contre la copie | Oui | |
| ● Protection des blocs | Oui | |
| Protection d'accès | ||
| ● Mot de passe pour affichage | Oui | |
| ● Niveau de protection: protection en écriture | Oui | |
| ● Niveau de protection: protection écriture/lecture | Oui | |
| ● Niveau de protection: protection complète | Oui | |
| Surveillance du temps de cycle | ||
| ● Limite inférieure | durée min. de cycle réglable | |
| ● Limite supérieure | durée max. de cycle réglable | |
| Dimensions | ||
| Largeur | 70 mm | |
| Hauteur | 147 mm | |
| Profondeur | 129 mm | |
| Poids | ||
| Poids approx. | 845 g | |
| dernière modification : | 25-08-2020 | |
| Produit | |||
| Numéro d'article | 6ES7516-3AN01-0AB0 | ||
| Description d'article | *** Pièce de rechange *** SIMATIC S7-1500, CPU 1516-3 PN/DP, Module unité centrale avec 1Mo de mémoire de travail pour le programme et 5Mo pour les données, 1. interface : PROFINET IRT avec commutateur 2 ports, 2ème interface: PROFINET RT, 3ème interface: PROFIBUS, performance sur bit 10 NS, carte mémoire SIMATIC nécessaire | ||
| Famille de produit | Indisponible. | ||
| Cycle de vie du produit (PLM) | PM410:Commencez phase de soutien / Pièces de rechange & Repare - Période de soutien | ||
| Date de fin de vie du produit | Produkt gestrichen seit: 02.06.2020 | ||
| Notes | Ce produit ne peut être commandé qu'en tant que pièce de rechange. Pour cela cliquez sur l'icône "Service" ci-dessus puis "Service & Pièces de Rechange" pour accéder au panier "Pièces de Rechange"Vous pouvez aussi envoyer si besoin une demande de prix à l'adresse suivante :<a href="mailto:[email protected]?Subject=Demande%20de%20prix">[email protected]</a> Pour plus d'information merci de contacter votre interlocuteur Siemens habituel | ||
| Successor information | |||
| Successeur | 6ES7516-3AN02-0AB0 | ||
| Description article de remplacement | SIMATIC S7-1500, CPU 1516-3 PN/DP, unité centrale avec 1Mo de mémoire de travail pour le programme et 5Mo pour les données, 1ère interface : PROFINET IRT avec commutateur 2 ports, 2ème interface: PROFINET RT, 3ème interface: PROFIBUS, performance sur bit 10 NS, carte mémoire SIMATIC nécessaire | ||
| Données Prix | |||
| Groupe de prix | 215 | ||
| Coefficient Metal | Nullement | ||
| Informations Livraison | |||
| Caractéristiques d'exportation | ECCN : EAR99H / AL : N | ||
| Délai Appro Fsseur (hors transport) | 1 Jour(s) | ||
| Poids Net par quantité | 0.907 kg | ||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | ||
| Dimension emballage | 15.80 x 15.90 x 8.40 | ||
| Unité de mesure de l'emballage | CM | ||
| Quantité | 1 Pc | ||
| Quantité par emballage | 1 | ||
| Informations produit supplémentaires | |||
| EAN | 4047623404958 | ||
| UPC | 804766167720 | ||
| N° d'Export | 85371091 | ||
| Rubrique catalogue (PDF) | ST9-E5 | ||
| Groupe de produit | 4500 | ||
| Group Code | R111 | ||
| Pays d'origine | Allemagne | ||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 03.08.2015 | ||
| Classe de produit | A: problem-free, re-useable at short notice | ||
| Directive environnementale DEEE : | Oui | ||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||
| Classification | |||
| Indisponible. | |||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7516-3AN01-0AB0 FR_6ES7516-3AN01-0AB0.pdf | 175 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
