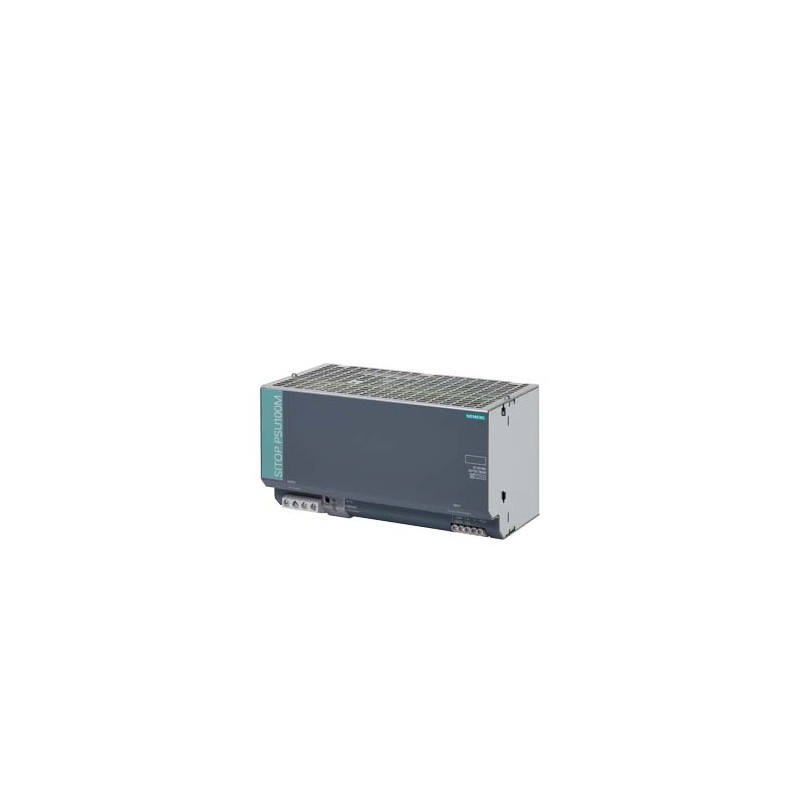

6AG1337-3BA00-7AA0 SIEMENS SIPLUS PS modular 40A –40...+70 °C con revestimiento conformado basado en 6EP1337..
6AG1337-3BA00-7AA0
SIEMENS
SIPLUS PS modular 40A –40...+70 °C con revestimiento conformado basado en 6EP1337-3BA00 . fuente de alimentación estabilizada Entrada: 120/230 V AC Salida: 24 V DC/40 A
AUTOMATIZACIÓN > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC002540 - Fuente de alimentación CC
| Valor | Unidad | |
|---|---|---|
| Valor nominal corriente de salida 3 (EF009398) | - | A |
| Valor nominal tensión de salida 1 (EF009393) | - | V |
| Tensión de alimentación nominal en CC (EF007078) | - | V |
| Valor nominal tensión de salida 3 (EF009395) | - | V |
| Corriente máxima de salida 2 (EF008285) | - | A |
| Corriente máxima de salida 3 (EF008286) | - | A |
| 3. tensión de salida (EF006800) | - | V |
| Valor nominal corriente de salida 2 (EF009397) | - | A |
| 2. Tensión de salida (EF006797) | - | V |
| Valor nominal tensión de salida 2 (EF009394) | - | V |
| Tipo de tensión de alimentación (EF002991) | CA | |
| 1ª tensión de salida (EF006792) | ['24', '24'] | V |
| Corriente máxima de salida 1 (EF008284) | 40 | A |
| Tensión de salida ajustable (EF007002) | true | |
| Valor nominal corriente de salida 1 (EF009396) | 40.0 | A |
| Protección contra cortocircuitos (EF007332) | true | |
| Tensión de alimentación nominal a 50 Hz CA (EF007076) | ['230', '230'] | V |
| Tensión de alimentación nominal a 60 Hz CA (EF007077) | ['120', '120'] | V |
| Tensión de salida regulada (EF003092) | - | |
| Consumo de energía (EF000346) | - | VA |
| Potencia suministrada (EF003034) | 960.0 | W |
| Estabilizado (EF005302) | - | |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada | |
| Montaje en carril posible (EF003972) | - | |
| Montaje en pared posible (EF003973) | - | |
| Adecuado para instalación en serie (EF001126) | true | |
| Anchura de unidades de división (EF002950) | - | |
| Anchura de instalación (EF000846) | 240.0 | mm |
| Altura de la instalación (EF000332) | 225.0 | mm |
| Montaje directo posible (EF005689) | false | |
| Anchura (EF000008) | 240.0 | mm |
| Altura (EF000040) | 125.0 | mm |
| Profundidad (EF000049) | 125.0 | mm |
| Adecuado para funciones de seguridad (EF001597) | - | |
| SIL según IEC 61508 (EF009889) | - | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
| Clase de protección (IP) (EF005474) | IP20 | |
| Grado de protección (NEMA) (EF011959) | - |
| SIPLUS PS PSU100M | ||
| SIPLUS PS modular 40A –40...+70 °C con revestimiento conformado basado en 6EP1337-3BA00 . fuente de alimentación estabilizada Entrada: 120/230 V AC Salida: 24 V DC/40 A | ||
| Entrada | ||
| Entrada | AC monofásica | |
| ● Observación | Ajuste mediante puente de alambre en el equipo; arranque a partir de Ue > 95/190 V | |
| Tensión de alimentación | ||
| ● 1 con AC valor nominal | 120 V | |
| ● 2 con AC valor nominal | 230 V | |
| Tensión de entrada | ||
| ● 1 con AC | 85 ... 132 V | |
| ● 2 con AC | 176 ... 264 V | |
| Entrada de rango amplio | No | |
| Resistencia a sobretensiones | 2,3 x Ue nom, 1,3 ms | |
| Respaldo de red | Con Ue = 230 V | |
| Respaldo de red con Ia nom, mín. | 20 ms; Con Ue = 230 V | |
| Frecuencia nominal de red 1 | 50 Hz | |
| Frecuencia nominal de red 2 | 60 Hz | |
| Rango de frecuencia de red | 47 ... 63 Hz | |
| Corriente de entrada | ||
| ● con valor nominal de la tensión de entrada 120 V | 15 A | |
| ● con valor nominal de la tensión de entrada 230 V | 8 A | |
| Limitación de la intensidad de conexión (+ 25 °C), máx. | 125 A | |
| I²t, máx. | 26 A²·s | |
| Fusible de entrada incorporado | Sí | |
| Protección del cable de red (IEC 898) | Interruptor magnetotérmico recomendado para funcionamiento monofásico: 20 A característica C; necesario para funcionamiento bifásico: interruptor magnetotérmico con dos polos acoplados o interruptor automático 3RV2421-4BA10 (120 V) o 3RV2411-1JA10 (230 V) | |
| Salida | ||
| Salida | Tensión continua estabilizada y aislada galvánicamente | |
| Tensión nominal Us nom DC | 24 V | |
| Tolerancia total, estática ± | 3 % | |
| Compens. estática variación de red, aprox. | 0,1 % | |
| Compens. estática variación de carga, aprox. | 0,1 % | |
| Ondulación residual entre picos, máx. | 100 mV | |
| Ondulación residual entre picos, típ. | 60 mV | |
| Spikes entre picos, máx. (ancho de banda aprox. 20 MHz) | 200 mV | |
| Spikes entre picos, típ. (ancho de banda aprox. 20 MHz) | 120 mV | |
| Rango de ajuste | 24 ... 28,8 V | |
| Función del producto Tensión de salida es ajustable | Sí | |
| Ajuste de la tensión de salida | Mediante potenciómetro | |
| Pantalla normal | LED verde para 24 V O.K. | |
| Señalización | Posible mediante módulo de señalización (6EP1961-3BA10) | |
| Comportamiento al conectar desconectar | Rebase transitorio de Ua aprox. 3% | |
| Retardo de arranque, máx. | 0,1 s | |
| Subida de tensión, típ. | 50 ms | |
| Intensidad nominal Ia nom | 40 A | |
| Rango de intensidad | 0 ... 40 A | |
| ● Observación | +60 ... +70 °C: Derating 2,5%/K | |
| potencia activa entregada típico | 960 W | |
| Intensidad de sobrecarga breve | ||
| ● con cortocircuito en servicio típico | 120 A | |
| Duración de la capacidad de sobrecarga con sobreintensidad | ||
| ● con cortocircuito en servicio | 25 ms | |
| Intensidad de sobrecarga constante | ||
| ● con cortocircuito durante el arranque típico | 46 A | |
| Posibilidad de conex. en paralelo para aumento de potencia | Sí; Característica conmutable | |
| Número de equipos conectables en paralelo para aumentar la potencia, unidades | 2 | |
| Rendimiento | ||
| Rendimiento con Ua nominal, Ia nominal, aprox. | 88 % | |
| Pérdidas con Ua nom, Ia nom, aprox. | 131 W | |
| Regulación | ||
| Compens. dinám. variación de red (Ue nom ± 15%), máx. | 1 % | |
| Compens. dinám. variación de carga (Ia: 50/100/50%), Ua ± típ. | 2 % | |
| Tiempo de recuperación escalón de carga 50 a 100%, típ. | 2 ms | |
| Tiempo de recuperación escalón de carga 100 a 50%, típ. | 2 ms | |
| Tiempo de establecimiento máx. | 5 ms | |
| Protección y vigilancia | ||
| Protección sobretensión en salida | < 35 V | |
| Limitación de intensidad, típ. | 46 A | |
| Propiedad de la salida resistente a cortocircuitos | Sí | |
| Prot. contra cortocircuito | Alternativamente, característica de intensidad constante hasta aprox. 46 A o desconexión con memoria | |
| Intensidad de cortocircuito sostenido Valor eficaz | ||
| ● típico | 46 A | |
| Señalización de sobrecarga/cortocircuito | LED amarillo para "Sobrecarga", LED rojo para "Desconexión con memoria" | |
| Seguridad | ||
| Aislamiento galvánico primario secondario | Sí | |
| Aislamiento galvánico | Tensión de salida MBTS/SELV Us según EN 60950-1 y EN 50178 | |
| Clase de protección | Clase I | |
| Corriente de fuga | ||
| ● máx. | 3,5 mA | |
| ● típico | 0,4 mA | |
| Grado di protección (EN 60529) | IP20 | |
| Homologaciones | ||
| Marcado CE | Sí | |
| CEM | ||
| Emisión de interferencias | EN 55022 clase B | |
| Limitación de armónicos en red | - | |
| Inmunidad a interferencias | EN 61000-6-2 | |
| condiciones ambientales | ||
| Temperatura ambiente con posición de montaje horizontal durante el funcionamiento | -40 ... +70; Con convección natural | |
| Temperatura ambiente durante el almacenamiento et el transporte | -40 ... +85 | |
| Altitud de instalación con altura sobre el nivel del mar máx. | 6 000 m | |
| Condiciones ambientales referida a temperatura ambiente-presión atmosférica-altura de instalación | En caso de funcionamiento a 2000-6000 m sobre el nivel del mar: derating de potencia de salida de –7,5 %/1000 m o reducción de la temperatura ambiente de 5 K/1000 m | |
| humedad relativa del aire con condensación según IEC 60068-2-38 máx. | 100 %; HR incl. condensación/helada (sin puesta en marcha si hay condensación), posición de montaje horizontal | |
| resistencia química frente a taladrinas convencionales | Sí; incl. microgotas de aceite y diésel en el aire | |
| Resistencia contra sustancias biológicamente activas Conformidad con EN 60721-3-3 | Sí; Clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 3B3 por encargo | |
| Resistencia contra sustancias químicamente activas Conformidad con EN 60721-3-3 | Sí; Clase 3C4 (HR <75 %) incl. niebla salina EN 60068-2-52 (grado de severidad 3) | |
| Resistencia a sustancias mecánicas activas Conformidad con EN 60721-3-3 | Sí; Clase 3S4 incl. arena, polvo | |
| Resistencia contra sustancias biológicamente activas conformidad según EN 60721-3-6 | Sí; Clase 6B2, esporas de moho, hongos y esporangios (exceptuando fauna) | |
| Resistencia contra sustancias químicamente activas conformidad según EN 60721-3-6 | Sí; Clase 6C3 (HR <75 %) incl. niebla salina EN 60068-2-52 (grado de severidad 3) | |
| Resistencia a sustancias mecánicas activas conformidad según EN 60721-3-6 | Sí; Clase 6S3 incl. arena, polvo | |
| Revestimiento para circuito impreso poblado según EN 61086 | Sí; Clase 2 para alta disponibilidad | |
| Tipo de revestimiento protección contra ensuciamiento según EN 60664-3 | Sí; Protección de tipo 1 | |
| Tipo de ensayo del revestimiento según MIL-I-46058C | Sí; Posible decoloración del revestimiento durante la vida útil | |
| Conformidad del producto del revestimiento Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830A | Sí; Revestimiento de conformación, clase A | |
| Mecánica | ||
| Sistema de conexión | conexión por tornillo | |
| Conexiones | ||
| ● entrada de red | L, N, PE: 1 borne de tornillo resp. para 0,2 ... 4 mm² monofilar/flexible | |
| ● salida | +, -: 2 bornes de tornillo resp. para 0,5 ... 10 mm² | |
| Anchura de la caja | 240 mm | |
| Altura de la caja | 125 mm | |
| Profundidad de la caja | 125 mm | |
| Distancia que debe respetarse | ||
| ● arriba | 50 mm | |
| ● abajo | 50 mm | |
| ● izquierda | 0 mm | |
| ● derecha | 0 mm | |
| Peso aprox. | 2,9 kg | |
| Propiedad del producto de la caja carcasa disponible en hilera | Sí | |
| Montaje | Sobre perfil normalizado EN 60715 35x15 por abroche | |
| Accesorios eléctricos | Módulo de respaldo, módulo de señalización | |
| MTBF con 40 °C | 540 249 h | |
| notas adicionales | Siempre que no se diga lo contrario, son aplicables todos los datos para la tensión nominal de entrada y una temperatura ambiente de +25 °C | |
| Producto | |||||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6AG1337-3BA00-7AA0 | ||||||||||||||||||||||||||||||||||||
| Descripción de producto | SIPLUS PS modular 40A –40...+70 °C con revestimiento conformado basado en 6EP1337-3BA00 . fuente de alimentación estabilizada Entrada: 120/230 V AC Salida: 24 V DC/40 A | ||||||||||||||||||||||||||||||||||||
| Familia de producto | Monofásicas, 24 V DC | ||||||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM400:Fase Inicio / Ilimitado suministro de repuestos | ||||||||||||||||||||||||||||||||||||
| Fecha efectiva de PLM | Eliminación de producto desde: 0 | ||||||||||||||||||||||||||||||||||||
| Datos de precio | |||||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 37X / 471 | ||||||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | ||||||||||||||||||||||||||||||||||||
| Información de entrega | |||||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Hora de entrega | 23 Día/Días | ||||||||||||||||||||||||||||||||||||
| Peso neto (kg) | 2,900 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | ||||||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 15,00 x 28,00 x 15,00 | ||||||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | ||||||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | ||||||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | ||||||||||||||||||||||||||||||||||||
| Información adicional del producto | |||||||||||||||||||||||||||||||||||||
| EAN | 4042948656150 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766407611 | ||||||||||||||||||||||||||||||||||||
| Commodity code | 85044090 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
| Grupo de productos | 4626 | ||||||||||||||||||||||||||||||||||||
| Group Code | R740 | ||||||||||||||||||||||||||||||||||||
| País de origen | Alemania | ||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 01/09/14 | ||||||||||||||||||||||||||||||||||||
| Clase de producto | B: retorno restringido, póngase en contacto con su contacto partner de Siemens | ||||||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Clasificaciones | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
