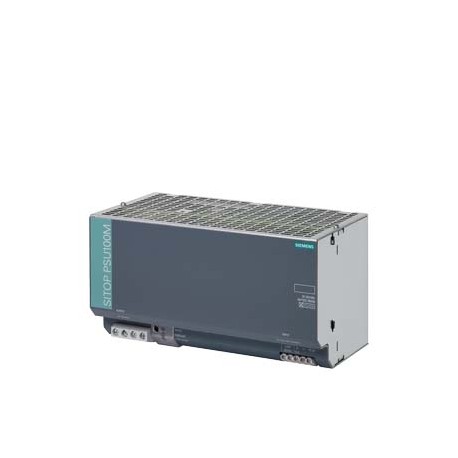

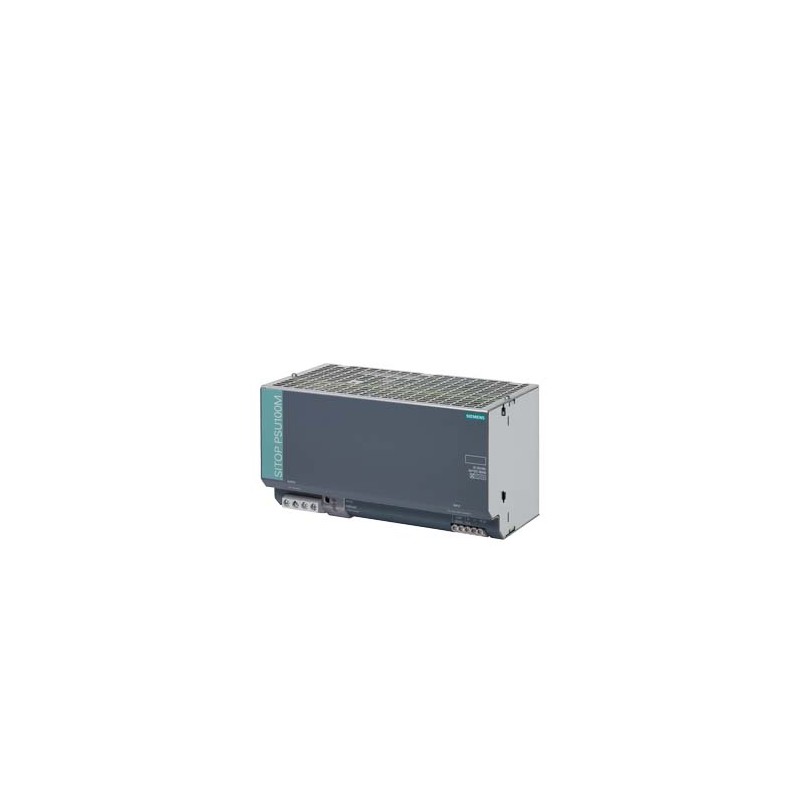

6AG1337-3BA00-7AA0 SIEMENS SIPLUS PS modular 40A -40 ... +70 °C con Conformal Coating based on 6EP1337-3BA00..
6AG1337-3BA00-7AA0
SIEMENS
SIPLUS PS modular 40A -40 ... +70 °C con Conformal Coating based on 6EP1337-3BA00 . alimentatore stabilizzato ingresso AC 120/230 V uscita: DC 24V/40A
SIPLUS PS modulare 40A -40 ... +70 °C con rivestimento formate sulla base del 6EP1337-3BA00 . Alimentatore stabilizzato. Ingresso: AC 120/230 V / DC, Uscita: 24 V/40 A
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC002540 - alimentazione in corrente continua
| Valore | Unità | |
|---|---|---|
| valore nominale corrente d\'uscita 3 (EF009398) | - | A |
| valore nominale tensione d\'uscita 1 (EF009393) | - | V |
| tensione di alimentazione nominale per DC (EF007078) | - | V |
| valore nominale tensione d\'uscita 3 (EF009395) | - | V |
| max. corrente d’uscita 2 (EF008285) | - | A |
| max. corrente d’uscita 3 (EF008286) | - | A |
| 3a tensione d’uscita (EF006800) | - | V |
| valore nominale corrente d\'uscita 2 (EF009397) | - | A |
| 2a tensione d’uscita (EF006797) | - | V |
| valore nominale tensione d\'uscita 2 (EF009394) | - | V |
| tipo di tensione di alimentazione (EF002991) | AC | |
| 1a tensione d’uscita (EF006792) | ['24', '24'] | V |
| max. corrente d’uscita 1 (EF008284) | 40 | A |
| tensione d’uscita regolabile (EF007002) | true | |
| valore nominale corrente d\'uscita 1 (EF009396) | 40.0 | A |
| resistente a corto circuito (EF007332) | true | |
| tensione di alimentazione nominale per AC 50 Hz (EF007076) | ['230', '230'] | V |
| tensione di alimentazione nominale per AC 60 Hz (EF007077) | ['120', '120'] | V |
| tensione d’uscita regolata (EF003092) | - | |
| assorbimento di potenza (EF000346) | - | VA |
| potenza erogata (EF003034) | 960.0 | W |
| stabilizzato (EF005302) | - | |
| esecuzione del collegamento elettrico (EF003961) | raccordo a vite | |
| montaggio su guida portante possibile (EF003972) | - | |
| montaggio a parete possibile (EF003973) | - | |
| adatto per installazione in serie (EF001126) | true | |
| larghezza in unità di suddivisione (EF002950) | - | |
| larghezza di montaggio (EF000846) | 240.0 | mm |
| Altezza della parte incassata (EF000332) | 225.0 | mm |
| montaggio diretto possibile (EF005689) | false | |
| Larghezza (EF000008) | 240.0 | mm |
| Altezza (EF000040) | 125.0 | mm |
| profondità (EF000049) | 125.0 | mm |
| adatto per funzioni di sicurezza (EF001597) | - | |
| SIL secondo IEC 61508 (EF009889) | - | |
| livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
| grado di protezione (IP) (EF005474) | IP20 | |
| tipo di protezione (NEMA) (EF011959) | - |
| SIPLUS PS PSU100M | ||
| SIPLUS PS modular 40A -40 ... +70 °C con Conformal Coating based on 6EP1337-3BA00 . alimentatore stabilizzato ingresso AC 120/230 V uscita: DC 24V/40A | ||
| Ingresso | ||
| Ingresso | Monofase AC | |
| ● Nota | Impostazione mediante ponticello sull'apparecchiatura; avvio da Ue > 95/190 V | |
| Tensione di alimentazione | ||
| ● 1 con AC valore nominale | 120 V | |
| ● 2 con AC valore nominale | 230 V | |
| Tensione di ingresso | ||
| ● 1 con AC | 85 ... 132 V | |
| ● 2 con AC | 176 ... 264 V | |
| Ingresso wide-range | No | |
| Resistenza a sovratensione | 2,3 x Ue nom, 1,3 ms | |
| Tamponamento per caduta della rete | Con Ue = 230 V | |
| Tamponamento per caduta della rete con Ia nom, min. | 20 ms; Con Ue = 230 V | |
| Valore nominale della frequenza di rete 1 | 50 Hz | |
| Valore nominale della frequenza di rete 2 | 60 Hz | |
| Campo della frequenza di rete | 47 ... 63 Hz | |
| Corrente di ingresso | ||
| ● con valore nominale della tensione di ingresso 120 V | 15 A | |
| ● con valore nominale della tensione di ingresso 230 V | 8 A | |
| Limitazione della corrente di inserzione (+ 25 °C), max. | 125 A | |
| I²t, max. | 26 A²·s | |
| Fusibile integrato all'ingresso | Sì | |
| Protezione del cavo di derivazione dalla rete (IEC 898) | Interruttore magnetotermico consigliato per funzionamento monofase: 20 A caratteristica C; necessario per funzionamento bifase: interruttore automatico con accoppiamento bipolare oppure interruttore automatico 3RV2421-4BA10 (120 V) o 3RV2411-1JA10 (230 V) | |
| Uscita | ||
| Uscita | tensione continua regolata a potenziale libero | |
| Valore nominale di tensione Va nom DC | 24 V | |
| Tolleranza complessiva, statica ± | 3 % | |
| Compensazione rete statica, ca. | 0,1 % | |
| Compensazione carico statica, ca. | 0,1 % | |
| Ondulazione residua picco-picco, max. | 100 mV | |
| Ondulazione residua picco-picco, tip. | 60 mV | |
| Spikes picco-picco, max. (larghezza di banda ca. 20 MHz) | 200 mV | |
| Spikes picco-picco, tip. (larghezza di banda ca. 20 MHz) | 120 mV | |
| Campo di impostazione | 24 ... 28,8 V | |
| Funzione del prodotto tensione di uscita impostabile | Sì | |
| Impostazione della tensione di uscita | Tramite potenziometro | |
| Segnalazione di funzionamento | LED verde per 24 V O.K. | |
| Segnalazione | Possibile tramite modulo di segnalazione (6EP1961-3BA10) | |
| Andamento all'inserzione/alla disinserzione | Sovraelongazione di Ua ca. 3 % | |
| Ritardo all'avvio, max. | 0,1 s | |
| Salita della tensione, tip. | 50 ms | |
| Valore nominale Ia nom | 40 A | |
| Campo die corrente | 0 ... 40 A | |
| ● Nota | +60 ... +70 °C: Derating 2,5%/K | |
| Potenza attiva esportata tip. | 960 W | |
| Corrente di sovraccarico di breve durata | ||
| ● in caso di cortocircuito durante l'esercizio tip. | 120 A | |
| Durata della sovraccaricabilità per sovracorrente | ||
| ● in caso di cortocircuito durante l'esercizio | 25 ms | |
| Corrente di sovraccarico costante | ||
| ● in caso di cortocircuito durante l'avviamento a regime tip. | 46 A | |
| Collegabilità dei canali per aumento di potenza | Sì; Caratteristica commutabile | |
| Numero di apparecchiature collegabili in parallelo per aumento di potenza, pezzi | 2 | |
| Rendimento | ||
| Rendimento percentuale con Ua nom, Ia nom, ca. | 88 % | |
| Potenza dissipata con Ua nom, Ia nom, ca. | 131 W | |
| Regolazione | ||
| Compensazione rete dinamica (Ue nom ±15 %), max. | 1 % | |
| Compensazione carico dinamica (Ia: 50/100/50 %), Ua ± tip. | 2 % | |
| Tempo di compensazione con variazione a gradino del carico da 50 a 100 %, tip. | 2 ms | |
| Tempo di compensazione con variazione a gradino del carico da 100 a 50 %, tip. | 2 ms | |
| Tempo di compensazione max. | 5 ms | |
| Protezione e monitoraggio | ||
| Protezione da sovratensione all'uscita | < 35 V | |
| Limitazione di corrente, tip. | 46 A | |
| Caratteristica dell'uscita resistente a cortocircuito | Sì | |
| Protezione da cortocircuito | A scelta caratteristica di corrente costante ca. 46 A o disinserzione con memorizzazione | |
| Corrente di cortocircuito permanente Valore efficace | ||
| ● tip. | 46 A | |
| Segnalazione di sovraccarico/ cortocircuito | LED giallo per "Sovraccarico", LED rosso per "Disinserzione con memorizzazione" | |
| Sicurezza | ||
| Separazione di potenziale primario/secondario | Sì | |
| Separazione di potenziale | Tensione di uscita SELV Ua secondo EN 60950-1 e EN 50178 | |
| Classe di protezione | Classe I | |
| Corrente di scarica | ||
| ● max. | 3,5 mA | |
| ● tip. | 0,4 mA | |
| Grado di protezione (EN 60529) | IP20 | |
| Omologazioni | ||
| Marchio CE | Sì | |
| EMC | ||
| Emissione di disturbi | EN 55022 Classe B | |
| Limitazione delle armoniche | - | |
| Immunità ai disturbi | EN 61000-6-2 | |
| condizioni ambientali | ||
| Temperatura ambiente con posizione di montaggio orizzontale durante l'esercizio | -40 ... +70; con convezione naturale (autoconvezione) | |
| Temperatura ambiente durante l'imagazzinaggio e il trasporto | -40 ... +85 | |
| Altitudine di installazione per altitudine s.l.m. max. | 6 000 m | |
| Condizioni ambientali riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | In caso di funzionamento a 2000 - 6000 m sul livello del mare: derating della potenza di uscita di -7,5 %/1000 m oppure riduzione della temperatura ambiente di 5 K/1000 m | |
| Umidità relativa con condensa secondo IEC 60068-2-38 max. | 100 %; Umidità relativa incl. condensa/gelo (non effettuare la messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
| Resistenza chimica contro lubrorefrigeranti di tipo commerciale | Sì; incl. goccioline di gasolio e olio nell'aria | |
| Resistenza a sostanze biologicamente attive conformità a EN 60721-3-3 | Sì; Classe 3B2 spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| Resistenza a sostanze chimicamente attive conformità a EN 60721-3-3 | Sì; Classe 3C4 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità a EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polveri | |
| Resistenza a sostanze biologicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6B2 spore di muffe, funghi e spugne (esclusa fauna) | |
| Resistenza a sostanze chimicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polveri | |
| Rivestimento per schede di circuito stampato equipaggiate secondo EN 61086 | Sì; Classe 2 per elevata disponibilità | |
| Esecuzione del rivestimento protezione dall'imbrattamento secondo EN 60664-3 | Sì; Protezione di tipo 1 | |
| Tipo di prova del rivestimento secondo MIL-I-46058C | Sì; Possibile decolorazione del rivestimento durante il periodo di durata | |
| Conformità del prodotto del rivestimento Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
| Meccanica | ||
| Tecnica di collegamento | collegamento a vite | |
| Collegamenti | ||
| ● ingresso lato rete | L, N, PE: 1 morsetto a vite ogni collegamento per 0,2 ... 4 mm² filo rigido/flessibile | |
| ● uscita | +, -: 2 morsetti a vite ogni collegamento per 0,5 ... 10 mm² | |
| Larghezza della custodia | 240 mm | |
| Altezza della custodia | 125 mm | |
| Profondità della custodia | 125 mm | |
| Distanza da rispettare | ||
| ● in alto | 50 mm | |
| ● in basso | 50 mm | |
| ● a sinistra | 0 mm | |
| ● a destra | 0 mm | |
| Peso ca. | 2,9 kg | |
| Caratteristica del prodotto della custodia custodia affiancabile | Sì | |
| Montaggio | Montaggio su guida profilata normalizzata EN 60715 35x15 | |
| Accessori elettrici | Modulo buffer, modulo di segnalazione | |
| MTBF a 40 °C | 540 249 h | |
| Altre avvertenze | Se non diversamente specificato, valgono tutti i dati per il valore nominale della tensione d‘ingresso e per la temperatura +25 °C | |
| Prodotto | |||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1337-3BA00-7AA0 | ||||||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS PS modular 40A -40 ... +70 °C con Conformal Coating based on 6EP1337-3BA00 . alimentatore stabilizzato ingresso AC 120/230 V uscita: DC 24V/40A | ||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Monofase, DC 24 V | ||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM400:Phase Out Started / Unlimited Spare Supply | ||||||||||||||||||||||||||||||||||||
| PLM Effective Date | Prodotto obsoleto a partire dal: 01.08.19 | ||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PW / 471 | ||||||||||||||||||||||||||||||||||||
| Metal Factor | None | ||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
| Peso netto | 2,900 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | ||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 15,00 x 28,00 x 15,00 | ||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | ||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
| EAN | 4042948656150 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766407611 | ||||||||||||||||||||||||||||||||||||
| Codice doganale | 85044090 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4626 | ||||||||||||||||||||||||||||||||||||
| Group Code | R740 | ||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.09.14 | ||||||||||||||||||||||||||||||||||||
| Product class | B: Limite. Riutilizzabile a medio termine | ||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Classificazioni | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1337-3BA00-7AA0 IT_6AG1337-3BA00-7AA0.pdf | 109 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
