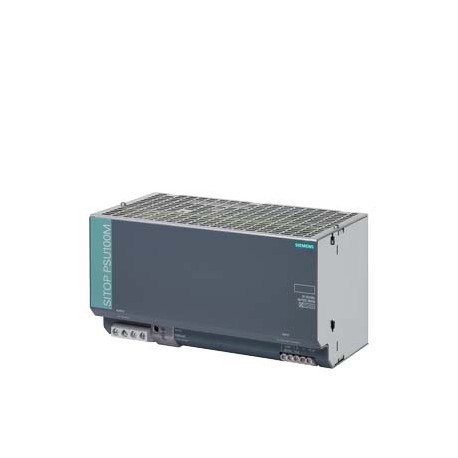

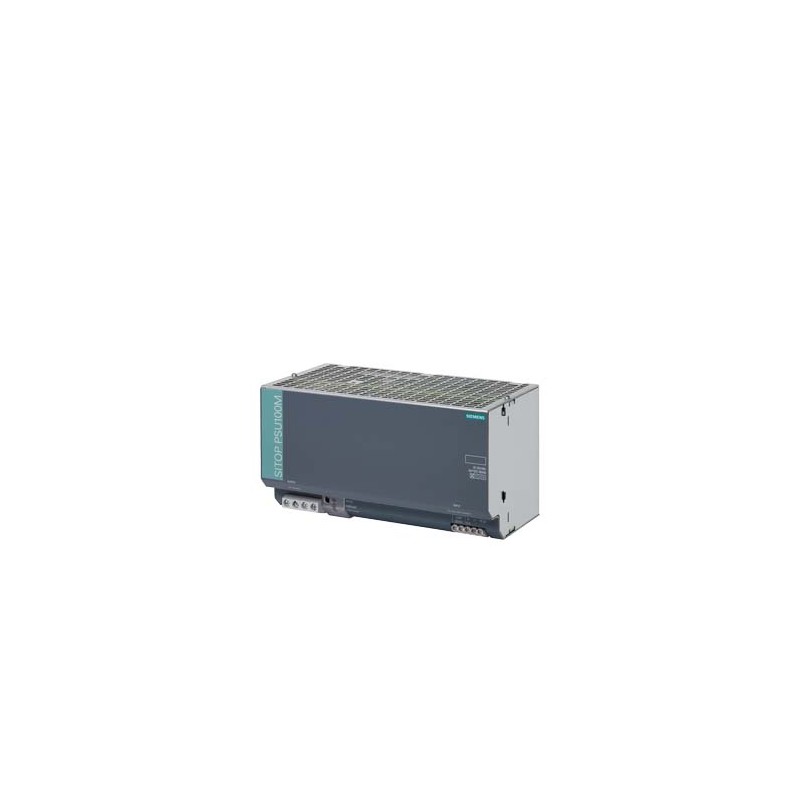

6AG1337-3BA00-7AA0 SIEMENS SIPLUS PS modular 40A -40...+70°C mit Conformal Coating based on 6EP1337-3BA00 . .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1337-3BA00-7AA0 SIEMENS SIPLUS PS modular 40A -40...+70°C mit Conformal Coating based on 6EP1337-3BA00 . ..

6AG1337-3BA00-7AA0

SIEMENS

SIPLUS PS modular 40A -40...+70°C mit Conformal Coating based on 6EP1337-3BA00 . geregelte Stromversorgung Eingang: AC 120/230V Ausgang: DC 24V/40A

SIPLUS PS modular 40A -40 ... +70 °C mit Beschichtung gebildet basierend auf 6EP1337-3BA00 . Stabilisierte Stromversorgung. Eingang: AC 120/230 V / DC Ausgang: 24 V/40 A

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002540 - Gleichstromversorgung

Wert Einheit
Nennwert Ausgangsstrom 3 (EF009398) -A
Nennwert Ausgangsspannung 1 (EF009393) -V
Bemessungsversorgungsspannung bei DC (EF007078) -V
Nennwert Ausgangsspannung 3 (EF009395) -V
Max. Ausgangsstrom 2 (EF008285) -A
Max. Ausgangsstrom 3 (EF008286) -A
3. Ausgangsspannung (EF006800) -V
Nennwert Ausgangsstrom 2 (EF009397) -A
2. Ausgangsspannung (EF006797) -V
Nennwert Ausgangsspannung 2 (EF009394) -V
Spannungsart der Versorgungsspannung (EF002991) AC
1. Ausgangsspannung (EF006792) ['24', '24']V
Max. Ausgangsstrom 1 (EF008284) 40A
Ausgangsspannung einstellbar (EF007002) true
Nennwert Ausgangsstrom 1 (EF009396) 40.0A
Kurzschlussfest (EF007332) true
Bemessungsversorgungsspannung bei AC 50 Hz (EF007076) ['230', '230']V
Bemessungsversorgungsspannung bei AC 60 Hz (EF007077) ['120', '120']V
Ausgangsspannung geregelt (EF003092) -
Leistungsaufnahme (EF000346) -VA
Leistungsabgabe (EF003034) 960.0W
Stabilisiert (EF005302) -
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) -
Wandmontage möglich (EF003973) -
Geeignet für Reiheneinbau (EF001126) true
Breite in Teilungseinheiten (EF002950) -
Einbaubreite (EF000846) 240.0mm
Einbauhöhe (EF000332) 225.0mm
Direktmontage möglich (EF005689) false
Breite (EF000008) 240.0mm
Höhe (EF000040) 125.0mm
Tiefe (EF000049) 125.0mm
Geeignet für Sicherheitsfunktionen (EF001597) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) -


SIPLUS PS PSU100M
SIPLUS PS modular 40A -40...+70°C mit Conformal Coating based on 6EP1337-3BA00 . geregelte Stromversorgung Eingang: AC 120/230V Ausgang: DC 24V/40A
Eingang
Eingang1-phasig AC
● AnmerkungEinstellung durch Drahtbrücke am Gerät; Anlauf ab Ue > 95/190 V
Versorgungsspannung
● 1 bei AC Nennwert120 V
● 2 bei AC Nennwert230 V
Eingangsspannung
● 1 bei AC85 ... 132 V
● 2 bei AC176 ... 264 V
WeitbereichseingangNein
Überspannungsfestigkeit2,3 x Ue Nenn, 1,3 ms
Netzausfallüberbrückungbei Ue = 230 V
Netzausfallüberbrückung bei Ia Nenn, min.20 ms; bei Ue = 230 V
Netzfrequenznennwert 150 Hz
Netzfrequenznennwert 260 Hz
Netzfrequenzbereich47 ... 63 Hz
Eingangsstrom
● bei Nennwert der Eingangsspannung 120 V15 A
● bei Nennwert der Eingangsspannung 230 V8 A
Einschaltstrombegrenzung (+ 25 °C), max.125 A
I²t, max.26 A²·s
Eingebaute Eingangssicherungja
Absicherung in der Netzzuleitung (IEC 898)empfohlener LS-Schalter bei einphasigem Betrieb: 20 A Charakteristik C; erforderlich bei zweiphasigem Betrieb: LS-Schalter zweipolig gekoppelt oder Leistungsschalter 3RV2421-4BA10 (120 V) bzw. 3RV2411-1JA10 (230 V)
Ausgang
Ausganggeregelte, potentialfreie Gleichspannung
Spannungsnennwert Ua Nenn DC24 V
Gesamttoleranz, statisch ±3 %
statische Netzausregelung, ca.0,1 %
statische Lastausregelung, ca.0,1 %
Restwelligkeit Spitze-Spitze, max.100 mV
Restwelligkeit Spitze-Spitze, typ.60 mV
Spikes Spitze-Spitze, max. (Bandbreite ca. 20 MHz)200 mV
Spikes Spitze-Spitze, typ. (Bandbreite ca. 20 MHz)120 mV
Einstellbereich24 ... 28,8 V
Produktfunktion Ausgangsspannung ist einstellbarJa
Einstellung der Ausgangsspannungüber Potentiometer
BetriebsanzeigeLED grün für 24 V O.K.
Signalisierungüber Meldemodul (6EP1961-3BA10) möglich
Ein-/AusschaltverhaltenÜberschwingen von Ua ca. 3 %
Anlaufverzögerung, max.0,1 s
Spannungsanstieg, typ.50 ms
Stromnennwert Ia Nenn40 A
Strombereich0 ... 40 A
● Anmerkung+60 ... +70 °C: Derating 2,5%/K
abgegebene Wirkleistung typisch960 W
kurzzeitiger Überlaststrom
● bei Kurzschluss während Betrieb typisch120 A
Dauer der Überlastfähigkeit bei Überstrom
● bei Kurzschluss während Betrieb25 ms
konstanter Überlaststrom
● bei Kurzschluss während Hochlauf typisch46 A
Parallelschaltbarkeit zur LeistungserhöhungJa; umschaltbare Kennlinie
Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück2
Wirkungsgrad
Wirkungsgrad bei Ua Nenn, Ia Nenn, ca.88 %
Verlustleistung bei Ua Nenn, Ia Nenn, ca.131 W
Regelung
Netzausregelung dyn. (Ue Nenn ±15 %), max.1 %
Lastausregelung dyn. (Ia: 50/100/50 %), Ua ± typ.2 %
Ausregelzeit Lastsprung 50 auf 100 %, typ.2 ms
Ausregelzeit Lastsprung 100 auf 50 %, typ.2 ms
Ausregelzeit maximal5 ms
Schutz und Überwachung
Ausgangsüberspannungsschutz< 35 V
Strombegrenzung, typ.46 A
Eigenschaft des Ausgangs kurzschlussfestJa
Kurzschlussschutzwahlweise Konstantstromkennlinie ca. 46 A oder speichernde Abschaltung
Dauerkurzschlussstrom Effektivwert
● typisch46 A
Überlast-/KurzschlussanzeigeLED gelb für "Überlast", LED rot für "speichernde Abschaltung"
Sicherheit
Potenzialtrennung primär/sekundärJa
PotenzialtrennungSELV-Ausgangsspannung Ua nach EN 60950-1 und EN 50178
SchutzklasseKlasse I
Ableitstrom
● maximal3,5 mA
● typisch0,4 mA
Schutzart (EN 60529)IP20
Zulassungen
CE-KennzeichnungJa
EMV
Störaussendung (Emission)EN 55022 Klasse B
Netzoberwellenbegrenzung-
Störfestigkeit (Immunität)EN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur bei waagerechter Einbaulage während Betrieb-40 ... +70; bei natürlicher Konvektion (Eigenkonvektion)
Umgebungstemperatur während Lagerung und Transport-40 ... +85
Aufstellungshöhe bei Höhe über NN maximal6 000 m
Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte mit Betauung gemäß IEC 60068-2-38 maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel sowie und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung für bestückte Leiterplatte gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung der Beschichtung gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität der Beschichtung Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
AnschlusstechnikSchraubanschluss
Anschlüsse
● NetzeingangL, N, PE: je 1 Schraubklemme für 0,2 ... 4 mm² ein-/feindrähtig
● Ausgang+, -: je 2 Schraubklemmen für 0,5 ... 10 mm²
Breite des Gehäuses240 mm
Höhe des Gehäuses125 mm
Tiefe des Gehäuses125 mm
einzuhaltender Abstand
● oben50 mm
● unten50 mm
● links0 mm
● rechts0 mm
Gewicht, etwa2,9 kg
Produkteigenschaft des Gehäuses anreihbares GehäuseJa
Montageauf Normprofilschiene EN 60715 35x15 aufschnappbar
elektrisches ZubehörPuffermodul, Meldemodul
MTBF bei 40 °C540 249 h
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1337-3BA00-7AA0
ArtikelbeschreibungSIPLUS PS modular 40A -40...+70°C mit Conformal Coating based on 6EP1337-3BA00 . geregelte Stromversorgung Eingang: AC 120/230V Ausgang: DC 24V/40A
Produktfamilie1-phasig, DC 24 V
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 01.08.2019
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME2,900 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße15,00 x 28,00 x 15,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948656150
UPC804766407611
Statistische Warennummer85044090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.09.2014
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM4EC002540
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1539-12-10-04

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1337-3BA00-7AA0 DE_6AG1337-3BA00-7AA0.pdf 109 Kbytes 6AG1337-3BA00-7AA0 DE_6AG1337-3BA00-7AA0.pdf
